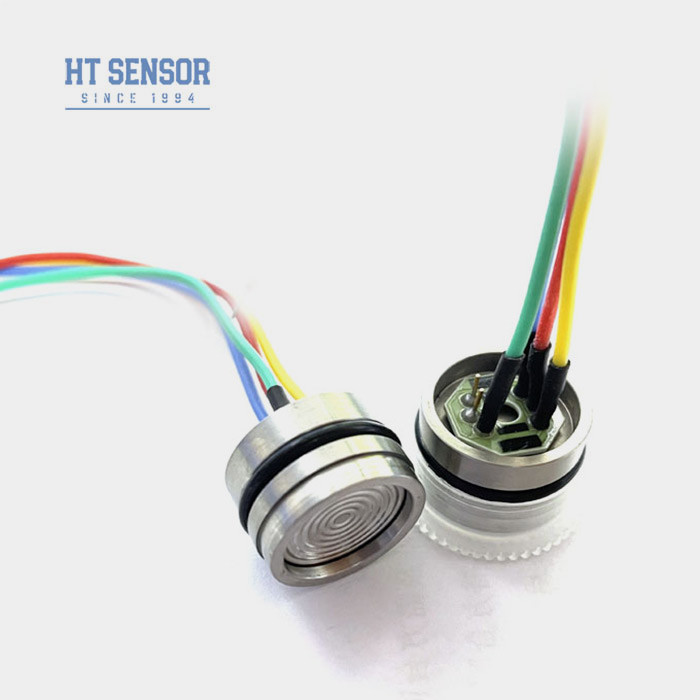

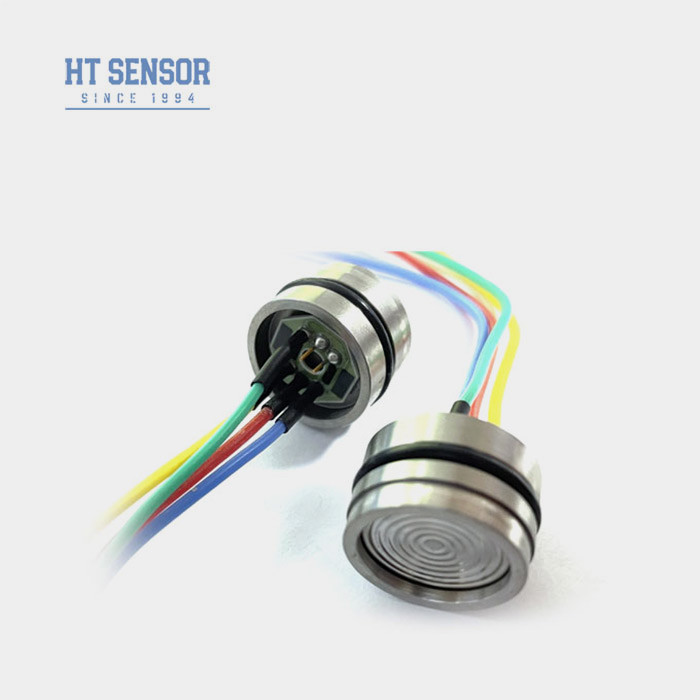

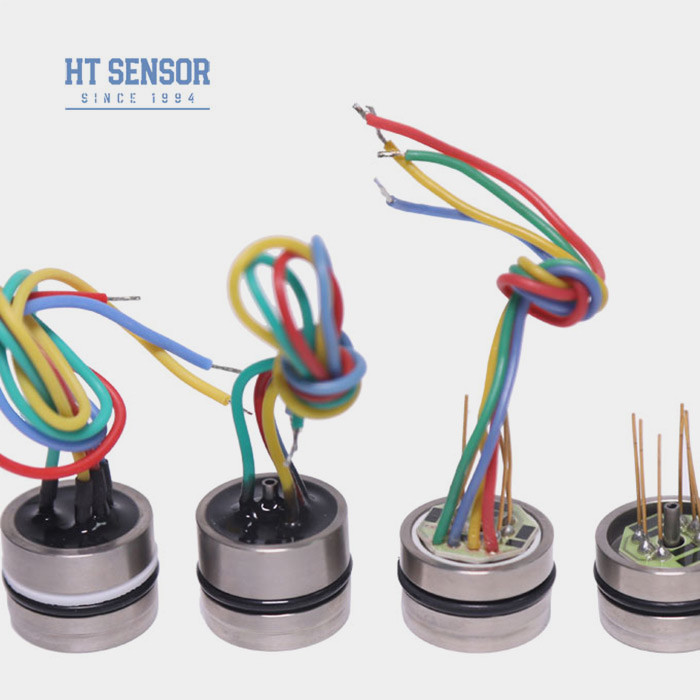

19 mm Durchmesser Siliziumdiaphragm Sensor 316L Piezoresistiver Drucksensor
Product Details
| Material: | 316L | Mindestbereich: | 10kpa |
|---|---|---|---|
| Maximaler Bereich: | 100mpa | Liefern: | kleiner als 2mA |
| Ausgabe: | Millivolt-Signal | auswählbar: | Vier-Farbsilikondraht |
| Modell: | HT19 | Hoch: | 12 mm |
| Hervorheben |
19 mm Durchmesser Silikon-Diaphragma-Drucksensor,Silikon-Diaphragma-Druckmessgerät 316L,316L piezoresistiver Drucksensor |
||
Product Description
HT19 19mm Durchmesser 316L Material Mv Signal-Ausgang Diffusion Silizium-Drucksensorzelle
HT19 PiezoresistiveSiliziumDrucksensor
Einführung eines 15mm-Siliziumdrucksensors:
HT19 piezoresistiver Silizium-Drucksensor, der Hauptbestandteil ist ein hochstabiles Diffusreflexions-Silizium-Sensor.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragenDie Methode des piezoresistiven Effekts von diffusem Silizium wurde zur Messung des Gas- und Flüssigkeitsdrucks eingesetzt.und der Preis ist billiger als andere Arten.
Produktmerkmalemit einem Druckmessgerät aus Silizium von 15 mm:
- Breiter Messbereich: 0~10KPa~100Mpa
- mit einer Breite von mehr als 50 mm,
- Full316LSS, vollwertiges Titan- oder Hastelloy-Diaphragma
- O-Ringhalterung
- Hohe Genauigkeit und Stabilität
Anwendungenmit einem Druckmessgerät von 15 mm Silizium:
- Messdruck von Gas und Flüssigkeit
- Erdölgewinnung
- Wasserversorgung, Wärmeversorgung der Stadt
- Prozesssteuerungssystem
- Luftfahrt- und Schifffahrtsinspektionen
- Hydraulischer Druck
Elektrische Leistungmit einem Druckmessgerät aus Silizium von 15 mm:
- Versorgung:1.5mADC
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Isolierwiderstand: ≥ 100MΩ/50VDC
- Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
- Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Abmessung
| Bestelltipps |
1. Achten Sie auf die Passform zwischen der Kerngröße und dem Sendergehäuse während der Montage, um die erforderliche Luftdichte zu erreichen
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
