19 mm Öl gefüllter Drucktransmitter Diffus Silikon Drucktransmitter Wasseröl-Test
Product Details
| Material: | 316L | Genauigkeit: | ±0.25% |
|---|---|---|---|
| Wohnmaterial: | Edelstahl | Messbereich: | 0~10kpa...20kpa....100MPa |
| Ausgangssignal: | mV | Stromversorgung: | 1.5mADC |
| Druckart: | Abmessung/Absolute/versiegelt | Produktbezeichnung: | Drucktransmitter-Sensor |
| Kompensierte Temperaturbereiche: | -40 zu 80°C | Öl- gefüllt: | Silikon-Öl |
| Hervorheben |
19 mm Öl-gefüllter Drucktransmitter,Ölgefüllter Drucktransmitter diffusiert,Silikon-Drucktransmitter-Wasserölprüfung |
||
Product Description
Ölgefüllter diffuser Silikon-Drucktransmitter-Sensor für Wasser- und Ölprüfung

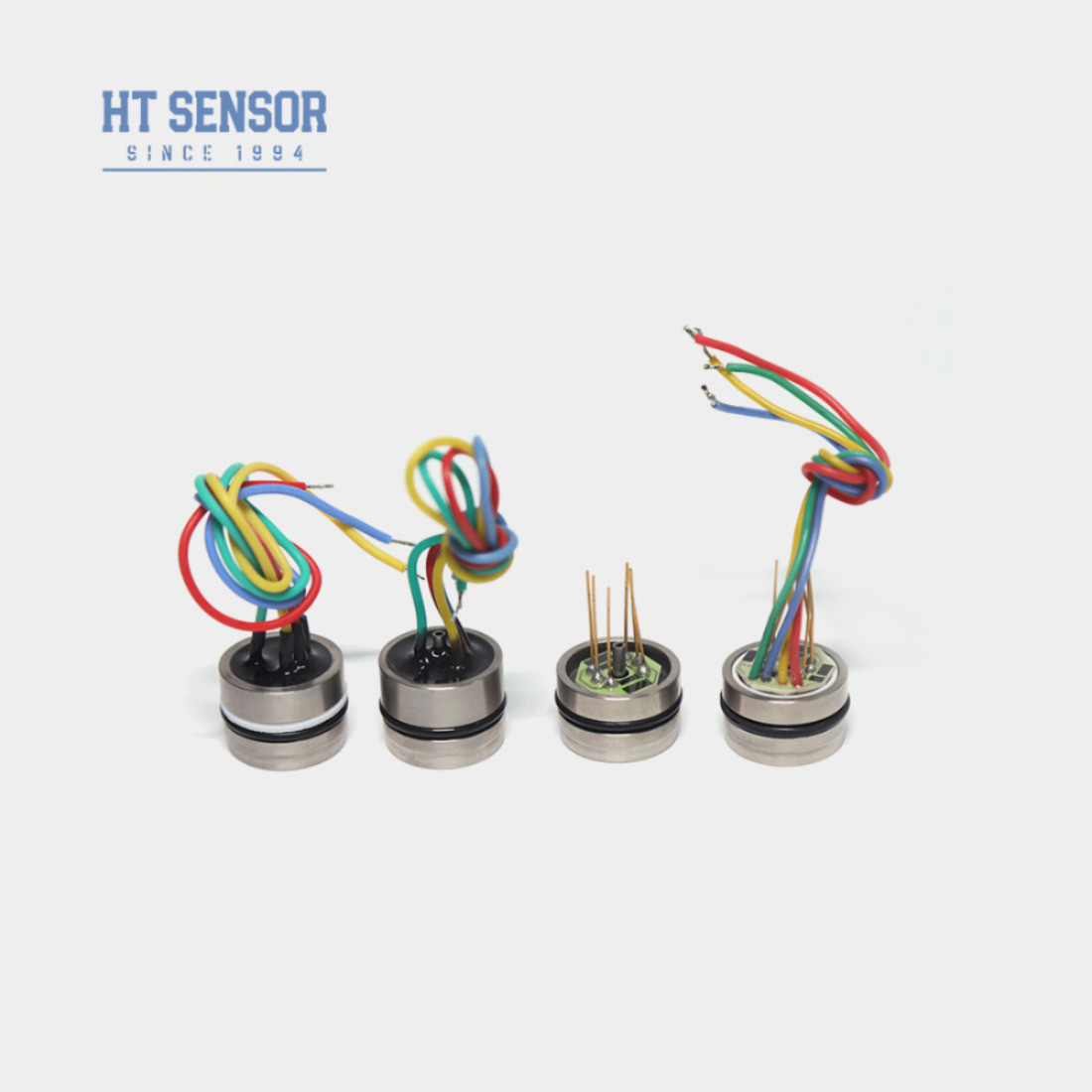

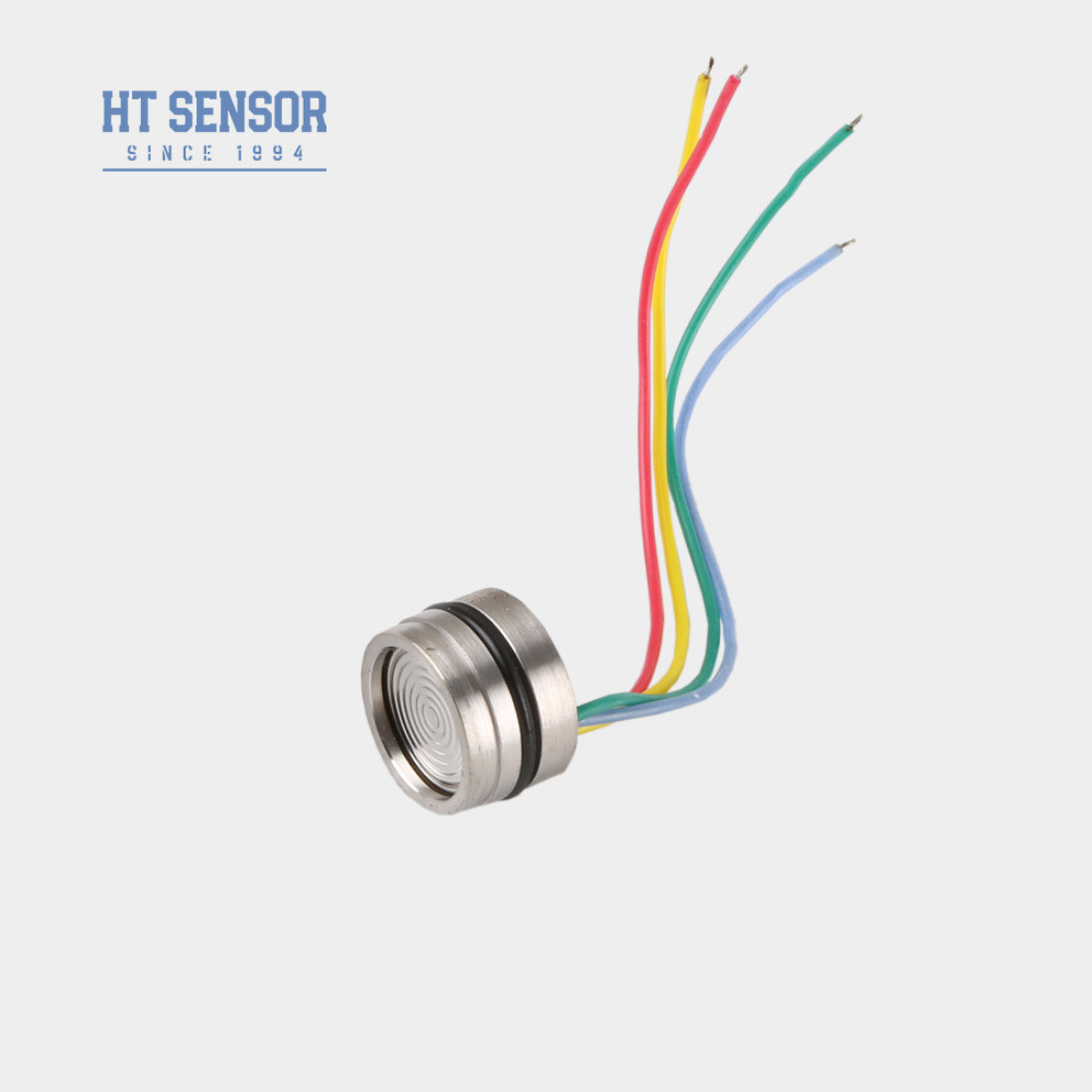

19 mm Silizium-Piezoresistive-Drucksensor
Einführung des Drucktransmittersensors:
1.Verwendung fortschrittlicher Technologie und 316L-Edelstahlgehäuse, zusammen mitmit einer Breite von mehr als 20 mm,
2.Verwendung von Dicke Film Schaltkreisen zur Temperaturkompensation und zum NullpunktKorrektur
3.hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenvon Drucktransmitter-Sensor:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
4. geeignet für hydraulische und pneumatische Steuerungssysteme
5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungvon Drucktransmitter-Sensor:
1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
2.Eingangsimpedanz: 3KΩ~6KΩ
3.Ausgangsimpedanz:2.5KΩ~6KΩ
4.Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparameter: | |||||
| Reichweite | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Sicherheitsdiensten für die Beförderung von Fahrzeugen mit einem Fahrrad mit einem Fahrradvertrieb von mehr als 20 km/h ist die Genehmigung für die Bereitstellung von Sicherheitsdiensten für Fahrzeuge mit einem Fahrradvertrieb von mehr als 20 km/h erforderlich. | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | Nitrilring oder Fluorring | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 28 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C | |||||
| Entwurf des Baus | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektroanbindung und Ausgleich |
|
|
| Auswahlbeispiele |
| Bestelltipps |
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
