Thread TO8 Silizium-Drucksensor für Trockenlufttest Mini-Sensor Wasserdruck
Produktdetails
| Modell Nr.: | HT12 | Fadenstyp: | TO8 |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 20 mm | Messmedium: | Gasluft |
| Reichweite: | 0 bis 10 kPa bis 1000 kPa | Ausgabe: | Analogsignal |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Ausgangssignalart: | Analogtyp |
| Material: | Edelstahl | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
Thread To8 Silizium-Drucksensor,Schleife zum Sensor Wasserdruck,Trockenluftprüfsensor Wasserdruck |
||
Produktbeschreibung

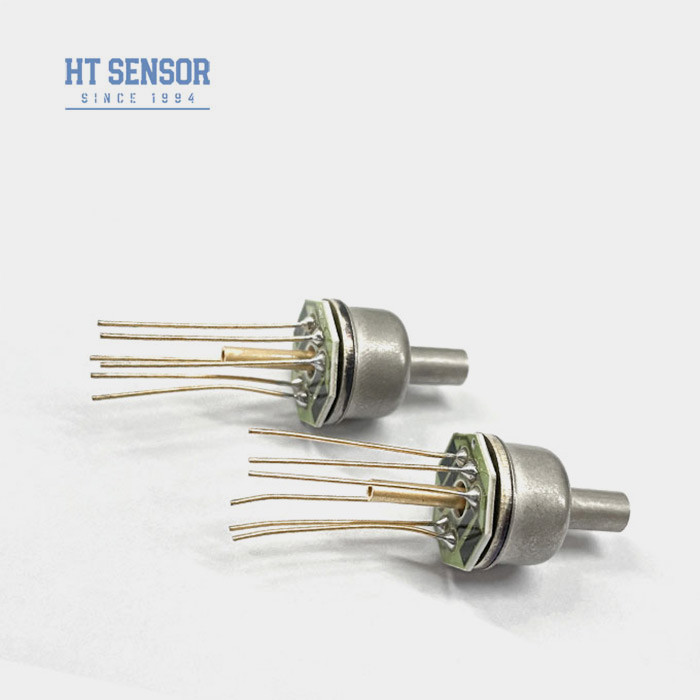

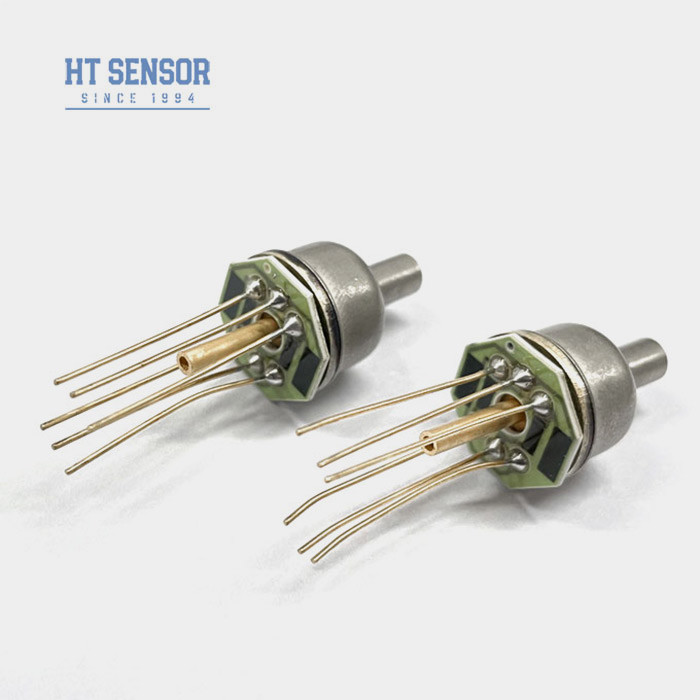

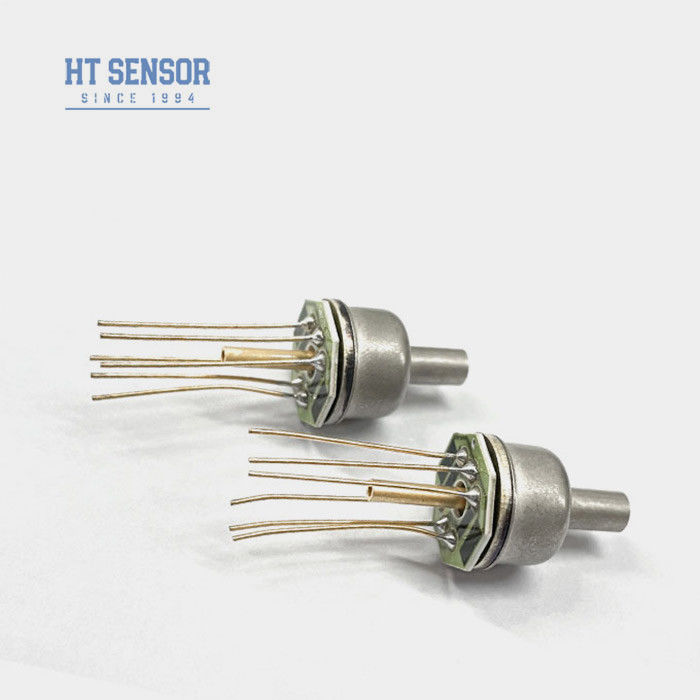

HT12 Baoji Hengtong To8 Siliziumdrucksensor für Trockenluftprüfung
HT12 Silizium piezoresistiver Drucksensor ist ein hochstabiles diffuses Siliziumelement, verpackt mit der international fortschrittlichen TO8 VerkapselungEs ist bekannt für seine außergewöhnliche Zuverlässigkeit, Wiederholbarkeit und Stabilität, wodurch es sich ideal für die genaue Messung des Gasdrucks eignet.
Produktmerkmale eines Siliziumdrucksensors:
- Breiter Messbereich, 0~10KPa~2Mpa
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Technik zur Verkapselung von TO8
- Anwendungen im Luft- und Raumfahrtbereich
Anwendungenmit einem Druckmessgerät aus Silizium:
- Messung des trockenen, nicht korrosiven Gasdrucks
- Pneumatische Steuerungen
- Biomedizinische Technik für medizinische Anwendungen
- HVAC (Heizung, Lüftung und Klimaanlage)
- Luft- und Raumfahrtversuche für Luftfahrtzwecke
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
|
| Bestelltipps |
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
