Name: 13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT13
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT13	Verdrahten der Art:	Mit vier Drähten
Messmedium:	Luft und Flüssigkeit	Durchmesser:	13 mm
Typ:	HT13 Silizium-Drucksensor	Ausgangssignaltyp:	mv-Signal Analogtyp
Material:	Edelstahl 316l	Anpassung:	Erhältlich
Hervorheben:	13 mm Silizium-Piezoresistive-Drucksensor , Silikon-Piezoresistive-Drucksensor-Luftwegverbindung , 13 mm kleiner Drucksensor

Produkt-Beschreibung

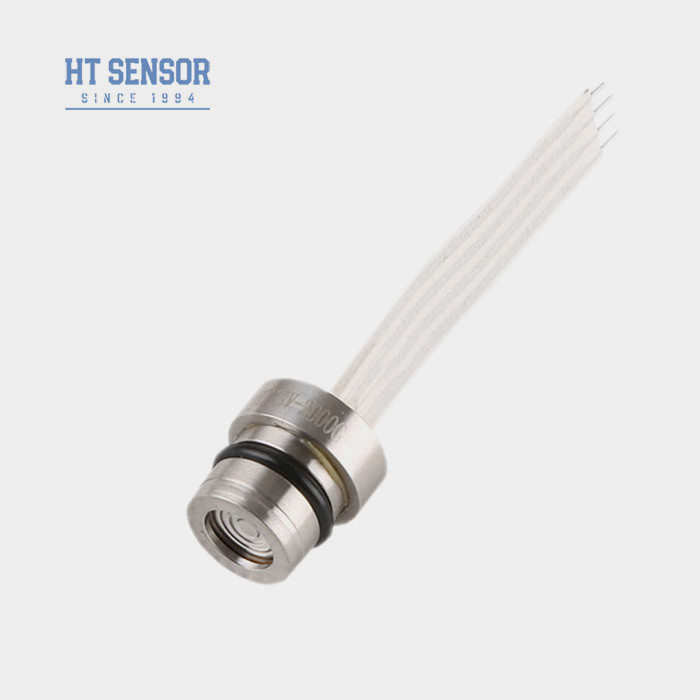

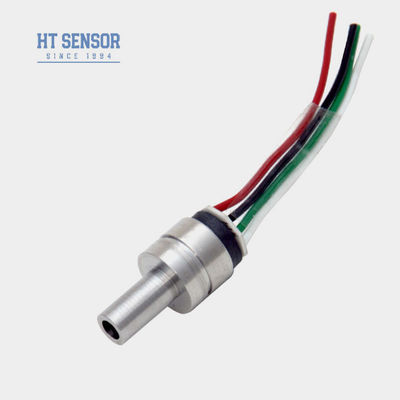

HT13 Silikondrucksensor aus Edelstahl

HT13 Siliziumpiezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors:

HT13 Silizium-Drucksensor ist die neueste Konstruktion von Öl gefüllten diffusen Silizium-Drucksensor, mit hohem Druck Einfluss 100.000 mal ist nicht schlecht und Anti-Interferenz / Erosion / Einfrieren / Einfluss,hohe Genauigkeit und StabilitätDer Druckantrag ist schneller und empfindlicher, speziell entworfener Drucksensor mit kleinem Durchmesser.Das Wichtigste ist der Sensor.- 316 Edelstahl, hochpräzise CNC, Importdichtung.

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 0

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 1

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 2

Produktmerkmalemit einem Druckmessgerät aus Silizium:

Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
Breiter Messbereich 0~350KPa~60MpaS
Hohe Zuverlässigkeit und hervorragende Stabilität
Verschiedene Gewinde-Schnittstellen zur Auswahl

Anwendungenmit einem Druckmessgerät aus Silizium:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz: 3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht

Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich	Abmessung ((G)	350 KPa, 1000 KPa, 2000 Kpa
	Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
	Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission zu prüfen, ob die Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG gelten.
	Typ		Maximal	Einheit
Linearität	±0.15		±0.3	% F.S.
Wiederholbarkeit	0.05		0.1	% F.S.
Hysterese	0.05		0.1	% F.S.
Null Offset-Ausgabe	0 ± 1		0 ± 2	mV
Vollständige Ausgabe	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	±0.5		± 1	% F.S.
Vollständige Temperatur.	±0.5		± 1	% F.S.
Kompensierte Temp.	0 bis 70			oC
Betriebstemperatur	- 20 bis 80			oC
Speichertemperatur	-40 bis 125			oC
Zulässige Überlastung	Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa
Ausbruchdruck	5x die volle Skala
Langfristige Stabilität	0.2 %			F.S./Jahr
Material der Zwerchfläche	316L
Widerstand gegen Isolierung	≥ 200MΩ 100VDC
Vibrationen	Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock	100 g, 11 ms
Reaktionszeit	≤ 1 ms
O-Ring Siegel	mit einer Breite von nicht mehr als 30 mm
Füllmittel	Silikonöl
Gewicht	etwa 15 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C

Entwurf des Baus
Typ 1
Typ 2

Elektroanbindung und Ausgleich

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 5

Auswahlbeispiele

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 6

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Unternehmen

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 7

13mm Silizium-Piezoresistive-Drucksensor Luftwegverbindung Miniaturdrucksensor 8

Fragen und Antworten

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A:5 bis 8 ArbeitstageFür Standardmodelle können angepasste Produkte unterschiedlich sein.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT13

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
