Name: HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT13V
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT13V	Verdrahten der Art:	mit einem Durchmesser von mehr als 20 mm
Reichweite:	0-350kpa bis 35mpa	Versorgung:	5-10VDC
Schlüsselwörter:	Mini-Sensor	Transportpaket:	Ausgestopft
Handelsmarke:	HENGTONG	Ursprung:	Baoji China
Ausgangssignaltyp:	Analogtyp mv-Signal	Material:	Edelstahl
Hervorheben:	HT13V Mini-Drucktransmitter , Mini-Drucktransmitter 13 mm , 13 mm Siliziumdiaphragma-Typ-Level-Sender

Produkt-Beschreibung

Baoji Hengtong HT13V 13mm Typ Silizium-Drucksensor für Mini-Level-Sender

HT13V Siliziumpiezoresistiver Drucksensor

Einführung eines Mini-Silizium-Drucksensors:

HT13V ist ein Silizium-Drucksensor mit international fortgeschrittener hoher Stabilität, hoher Präzision Silizium-Druck-Chip, Spannung optimiert Design der gesinterten Basis, durch SMT, Golddraht Bindung,Schweißen mit Zwerchfläche, hohe Vakuumöl-Injektion, Druck-Zyklus Belastungsentlastung, hohe Temperaturalterung, Temperaturkompensation und andere Prozesse, die Produktstabilität ist ausgezeichnet, ausgezeichnete Leistung.
Die Gesamtgröße ist miniaturisiert, um den Konstruktionsanforderungen an die Gesamtgröße des Benutzers gerecht zu werden.

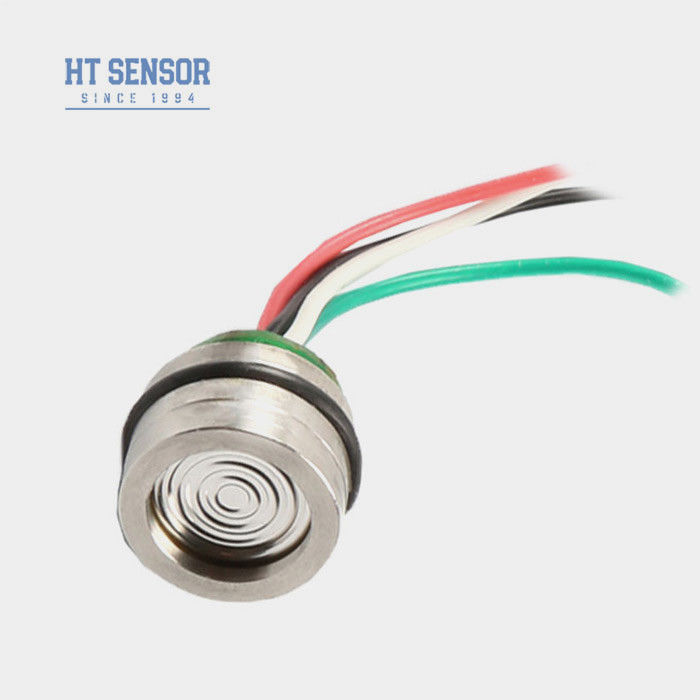

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 0

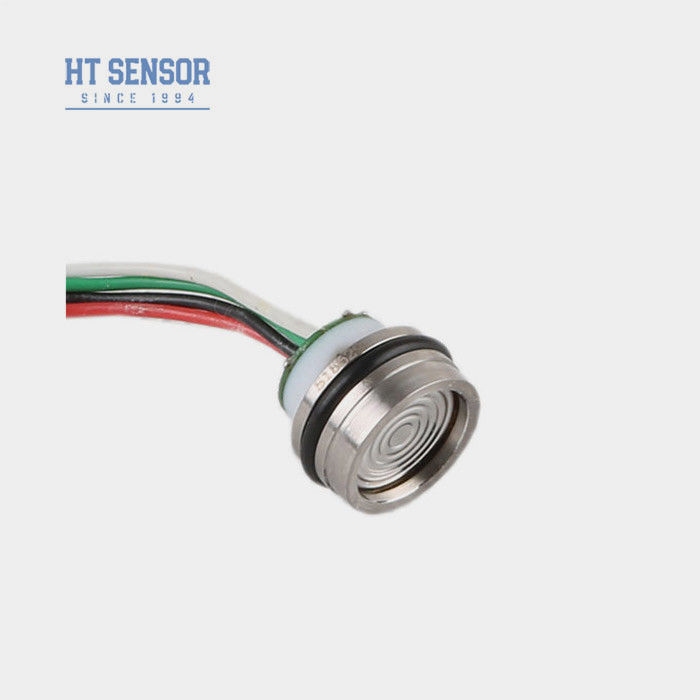

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 1

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 2

Produktmerkmalemit einer Breite von mehr als 10 mm,:

Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
Breiter Messbereich 0~350KPa~60MpaS
Hohe Zuverlässigkeit und hervorragende Stabilität
Konstante Spannungsversorgung

Anwendungenmit einer Breite von mehr als 10 mm,:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet

Elektrische Leistungmit einer Breite von mehr als 10 mm,:

Stromversorgung: ≤10VDC (5-10VDC)
Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
Eintrittsimpedanz:4KΩ~20KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel

Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich	Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
	Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission zu prüfen, ob die Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG gelten.
	Typ		Maximal	Einheit
Nichtlinearität	±0.15		±0.3	% F.S.
Wiederholbarkeit	0.05		0.1	% F.S.
Hysterese	0.05		0.1	% F.S.
Null Offset-Ausgabe	0 ± 1		0 ± 2	mV
Vollständige Ausgabe	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	±0.5		± 1	% F.S.
Vollständige Temperatur.	±0.5		± 1	% F.S.
Kompensierte Temp.	0 bis 70			oC
Betriebstemperatur	- 20 bis 80			oC
Speichertemperatur	-40 bis 125			oC
Zulässige Überlastung	Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa
Ausbruchdruck	5x die volle Skala
Langfristige Stabilität	0.2 %			F.S./Jahr
Material der Zwerchfläche	316L
Widerstand gegen Isolierung	≥ 200MΩ 100VDC
Vibrationen	Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock	100 g, 11 ms
Reaktionszeit	≤ 1 ms
O-Ring Siegel	mit einer Breite von nicht mehr als 30 mm
Füllmittel	Silikonöl
Gewicht	~ 15 g
Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC

Entwurf des Bausmit einer Breite von mehr als 10 mm,
Typ 1
Typ 2

Elektroanbindung und Ausgleich

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 5

Auswahlbeispiele

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 6

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Unternehmen

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 7

HT13V Mini-Drucktransmitter 13mm Silizium-Diaphragma-Typ-Level-Transmitter 8

Fragen und Antworten

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A:5 bis 8 ArbeitstageFür Standardmodelle können angepasste Produkte unterschiedlich sein.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT13V

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
