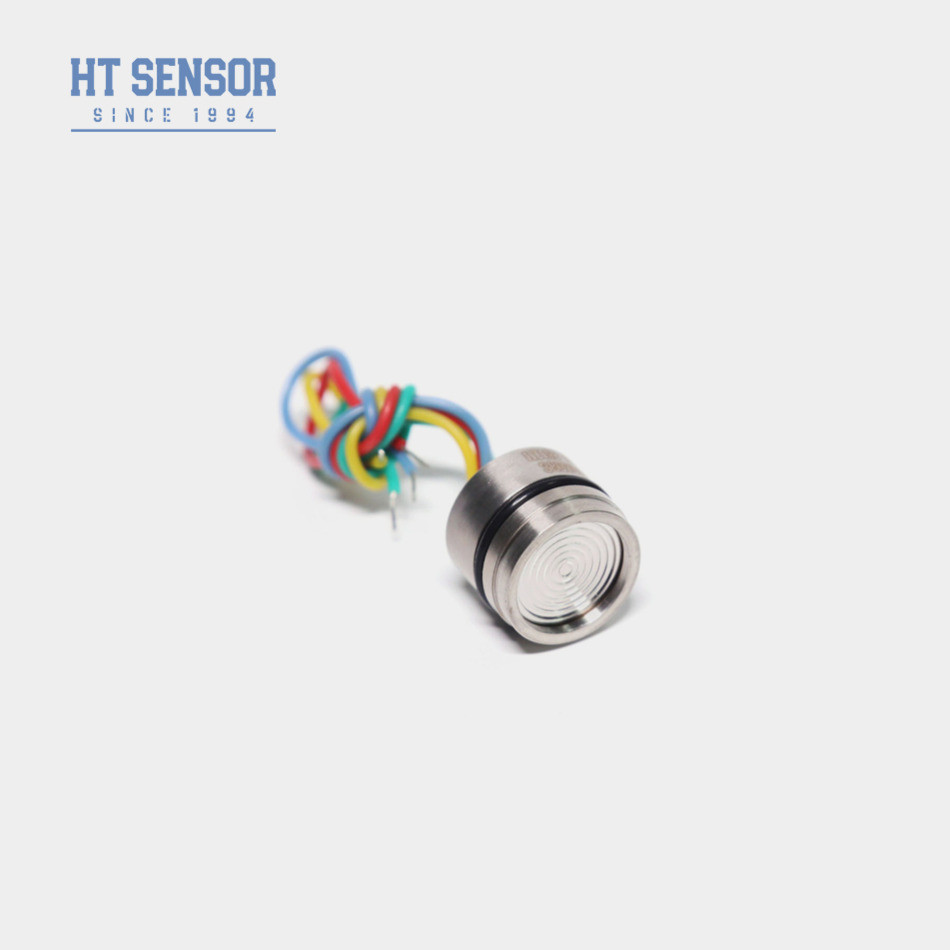

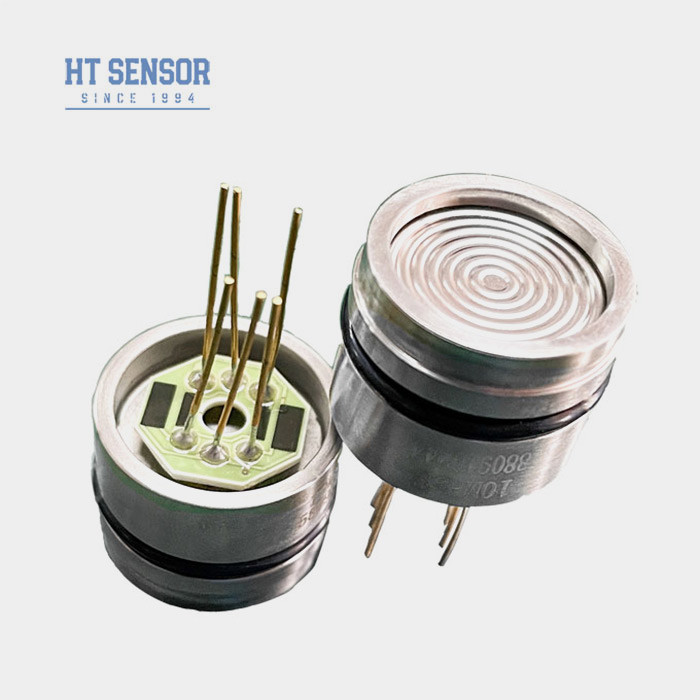

19 mm Silizium-Piezoresistive-Drucksensor
Einführung eines Siliziumdrucksensors:
HT19F fungiert als piezoresistiver Siliziumdrucksensor mit einem Kern aus einem hochstabilen diffusen Siliziumelement.der Druck von Flüssigkeiten und Gasen durch Übertragung des Drucks des PrüfsMittel zum Siliziumdiaphragma durch ein Isolationsdiaphragma und Siliziumohl.Die Vielseitigkeit des Sensors findet einen breiten Einsatz in Luftkompressoren und KühlsystemenSysteme.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
1.Verwendung fortschrittlicher Technologie und 316L-Edelstahlgehäuse, zusammen mit mit einer Breite von mehr als 20 mm,2.Verwendung von Dicke Film Schaltkreisen zur Temperaturkompensation und zum Nullpunkt Korrektur
3.Ohervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L Kompatibilität mit Edelstahl
2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
4. geeignet für hydraulische und pneumatische Steuerungssysteme
5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
2.Eingangsimpedanz: 3KΩ~6KΩ
3.Ausgangsimpedanz:2.5KΩ~6KΩ
4.Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: |
| Reichweite |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Sicherheitsdiensten für die Beförderung von Fahrzeugen mit einem Fahrrad mit einem Fahrradvertrieb von mehr als 20 km/h ist die Genehmigung für die Bereitstellung von Sicherheitsdiensten für Fahrzeuge mit einem Fahrradvertrieb von mehr als 20 km/h erforderlich. |
| |
Typ |
Maximal |
Einheit |
| Nichtlinearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Span-Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperaturfehler-Null |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Temperaturfehlerbereich |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Kompensierte Temp. |
≤ 20 KPa |
0 bis 50 |
oC |
| ≥ 35 kPa |
0 bis 70 |
oC |
| Betriebstemperatur |
- 20 bis 80 |
oC |
| Speichertemperatur |
-40 bis 125 |
oC |
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa |
|
| Ausbruchdruck |
5x die volle Skala |
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
| Material der Zwerchfläche |
316L |
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
| Schock |
100 g, 11 ms |
|
| Reaktionszeit |
≤ 1 ms |
|
| O-Ring Siegel |
Nitrilring oder Fluorring |
|
| Füllmittel |
Silikonöl |
|
| Gewicht |
etwa 28 g |
|
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C |

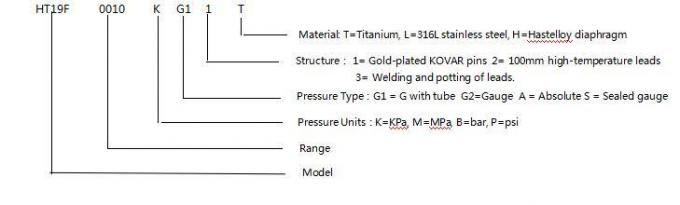

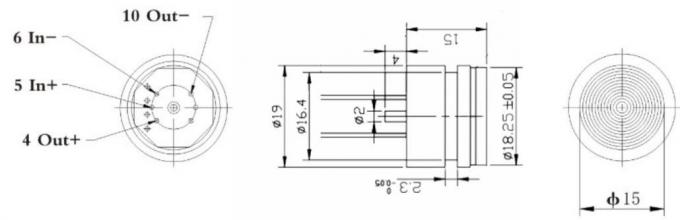

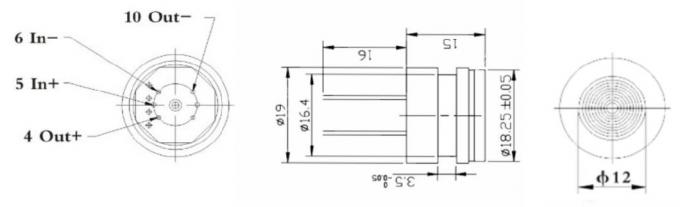

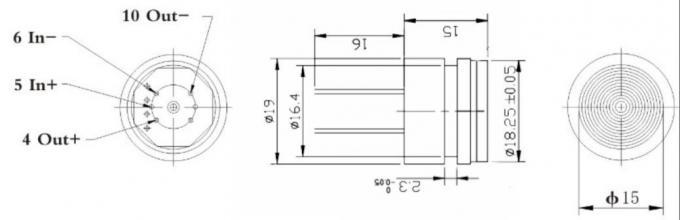

| Entwurf des Baus |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |

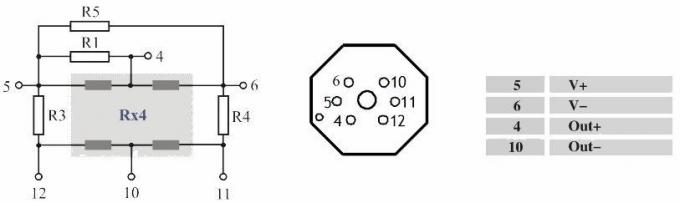

| Elektroanbindung und Ausgleich |
|
|
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um diegleichmäßige Luftstabilität
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
