Name: Gasflüssiges Silizium-Drucksensor Flush-Diaphragma-Drucksensor hochstabil
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT24
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT24	Faden:	G1/2 M20*1,5 1/2NPT
Verdrahten der Art:	Kovar-Pins mit vier Drähten oder vergoldet	Messmedium:	Gas und Flüssigkeit
Reichweite:	0-10kpa~20mpa	Macht:	1.5mA
Transportpaket:	Ausgestopft	Handelsmarke:	HENGTONG
Ursprung:	China	Typ:	druckelektrischer Druck-Sensor
Für:	Diffusioniertes Siliziumdrucktransmitter	Ausgangssignalart:	Analogtyp
Material:	316L Edelstahl	Anpassung:	Erhältlich.
Hervorheben:	Gasflüssiges Silizium-Drucksensor 1 , 5 mA , Hochstabiler Siliziumdrucksensor

Produkt-Beschreibung

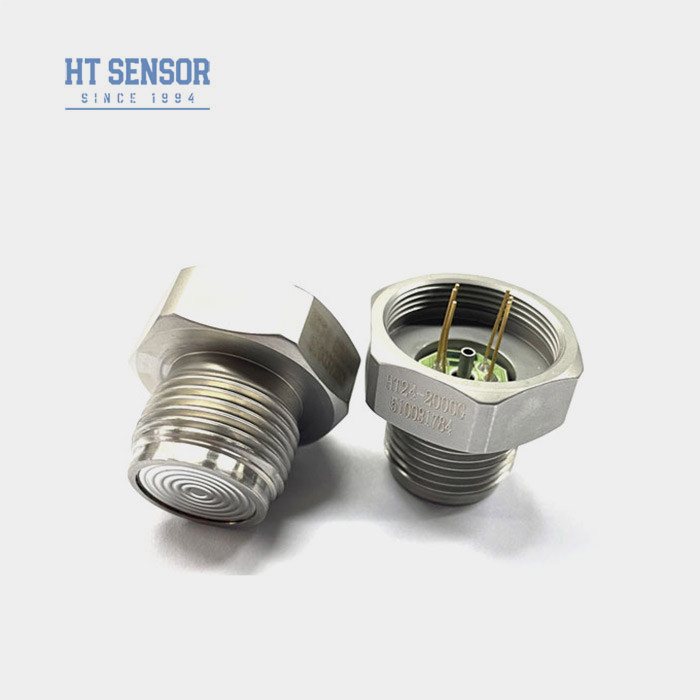

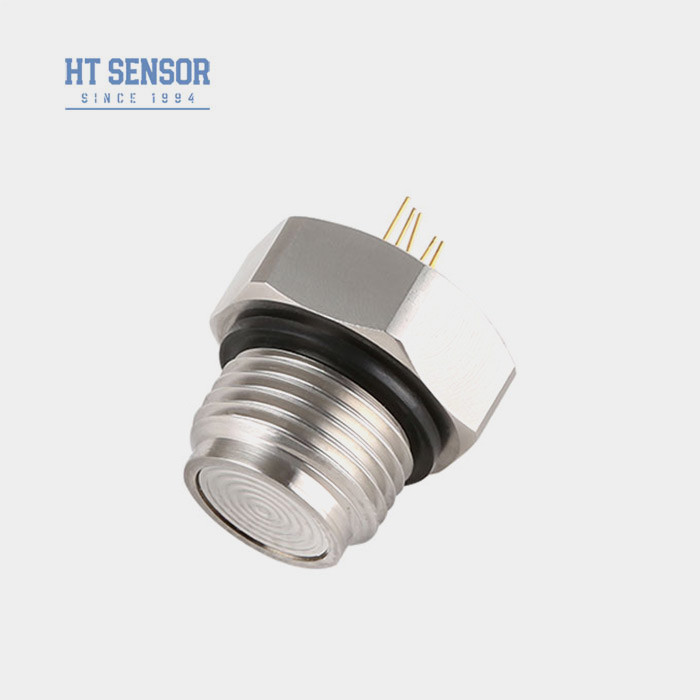

HT SENSOR HT24 Flush Diaphragma Siliziumdrucksensor mit hochstabilem diffusem Siliziumchip

HT24 Siliziumpiezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors mit Spülzelle:

HT24 ist ein Spülzellen-Druckmessgerät mit einem hochstabilen diffusen Siliziumchip, der nicht direkt mit dem Messmedium in Berührung kommt.Der Druck wird auf den empfindlichen Chip über ein Edelstahldiaphragma und Silikonöl übertragen. Dieses Produkt ist eine flache Membranstruktur mit Gewinde, G1/2 M20* 1.51/2NPT ist das am häufigsten verwendete Gewinde. Leicht zu reinigen, hohe Zuverlässigkeit. Geeignet für Lebensmittel, Gesundheit und andere Industriezweige.

Produktmerkmalemit einem Druckmessgerät aus Silizium:

Mit fortschrittlicher Technologie und einem 316L-Edelstahlgehäusemit einer Breite von mehr als 20 mm,
Verwendung von Dickefolie-Schaltkreisen zur Temperaturkompensation und zum Nullpunkt Korrektur
hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Flush-Diaphragma-Struktur, die es leicht zu reinigen macht

Anwendungenmit einem Druckmessgerät aus Silizium:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
Lebensmittel- und Getränkeindustrie
Industrieprozesssteuerung
Pharmazeutika

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz: 2,5 KΩ~6 KΩ
Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte.

Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich		Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
		Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen ist die in Absatz 1 genannte Regelung anzuwenden.
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 55 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C

Entwurf des Baus
Abmessung

Elektroanbindung und Ausgleich

Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip

Auswahlbeispiele

Bestelltipps

1Bei der Montage ist auf die Koordinierung zwischen Kerngröße und Sendergehäuse zu achten, um die erforderliche Dichte zu erreichen.
2. bei der Montage der Schale, um die vertikale Ausrichtung und den gleichmäßigen Druck zu gewährleisten, um zu vermeiden, daß das Kompensationsbrett steckt oder beschädigt wird.
3Wenn das Prüfmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit der Hand oder mit scharfen Gegenständen zu drücken, um den Kern durch Verformung oder Lochung des Diaphragmas nicht zu beschädigen.
5. Halten Sie den Druck des Druckmessgerätes Kern Mund offen für die Atmosphäre, verhindern Wasser, Dampf oder ätzendes Medium in die negative Druckmessgerät Kernkammer.6. Wenn es einen Wechselspinn gibt, bitte nach dem Etikett auf dem eigentlichen Leiter zur Referenz.

Unternehmen

Fragen und Antworten

1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2. F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.

3F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..

4. F: Wie ist die typische Lieferzeit?

A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.

5F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT24

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
