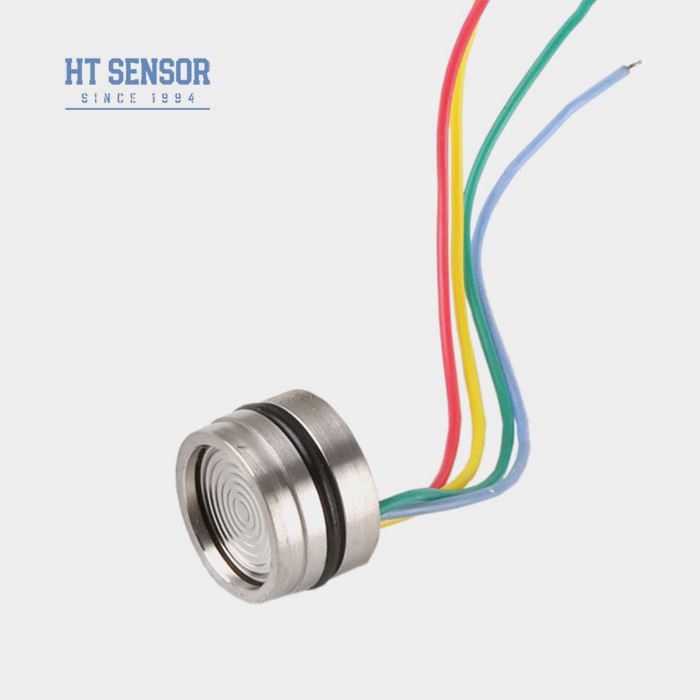

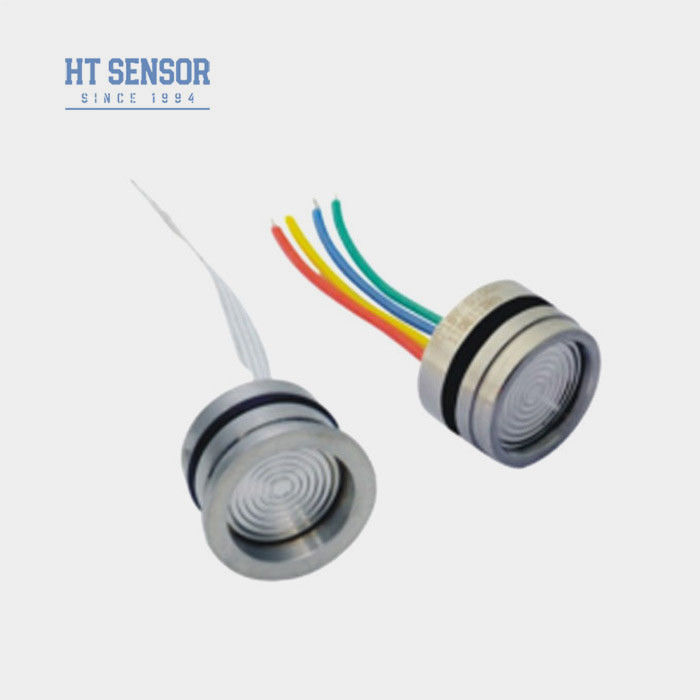

HT19V Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19V verwendet ein hochstabiles diffuses Siliziumelement, was es zu einem zuverlässigen Silizium-Piezoresistivdrucksensor macht.Der Sensor misst den Druck von Flüssigkeiten und Gasen genauDie breite Anwendung in Luftkompressoren und Kühlsystemen macht es zu einem wertvollen Werkzeug in verschiedenen Branchen.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
1.Verwendet dickfilmige Schaltkreise zur Temperaturkompensation und NullverschiebungKorrektur
2.Hohe Zuverlässigkeit und hervorragende Stabilität
3.Stromversorgung mit konstanter Spannung, Standardleistung
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
2.In Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
3.Allgemein in Kühlsystemen und Luftkompressoren für Druck Messung.
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
1.Stromversorgung: ≤10VDC
2.Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch)
3.Eingangsimpedanz: 4KΩ~20KΩ
4.Ausgangsimpedanz:2.5KΩ~6KΩ
5Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einem Druckmessgerät aus SiliziumDie Kommission |
| Messbereich |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. |
| |
Typ |
Maximal |
Einheit |
| Nichtlinearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null Offset-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Vollständige Ausgabe |
≤ 20 KPa |
50 ± 1 |
50 ± 2 |
mV |
|
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
|
| Nullverschiebungstemp. |
≤ 20 KPa |
± 1 |
± 25 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Vollständige Temperatur. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Kompensierte Temp. |
≤ 20 KPa |
0 bis 50 |
oC |
|
| ≥ 35 kPa |
0 bis 70 |
oC |
|
| Betriebstemperatur |
- 20 bis 80 |
oC |
|
| Speichertemperatur |
-40 bis 125 |
oC |
|
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa |
|
|
| Ausbruchdruck |
5x die volle Skala |
|
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
|
| Material der Zwerchfläche |
316L |
|
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
|
| Schock |
100 g, 11 ms |
|
|
| Reaktionszeit |
≤ 1 ms |
|
|
| O-Ring Siegel |
mit einer Breite von nicht mehr als 30 mm |
|
|
| Füllmittel |
Silikonöl |
|
|
| Gewicht |
~ 28 g |
|
|
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC |
|
| Entwurf des Bausmit einem Druckmessgerät aus Silizium |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die erforderliche Luftdichtheit zu erreichen
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um eine Beschädigung der Ausgleichsplatte zu vermeiden.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns offen für die Atmosphäre und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
1.F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
