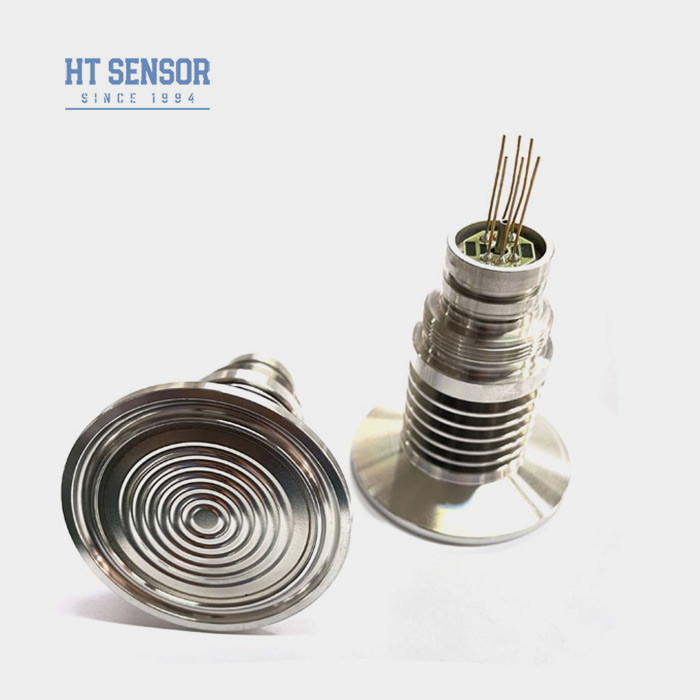

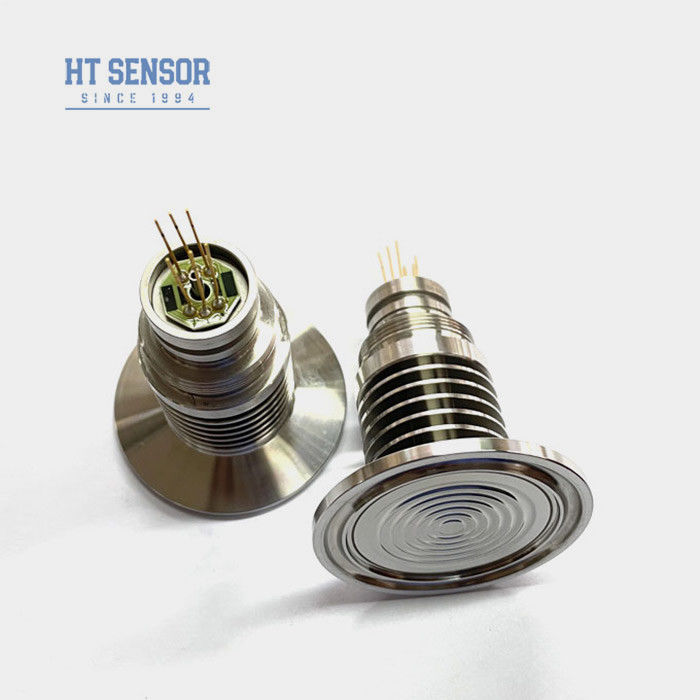

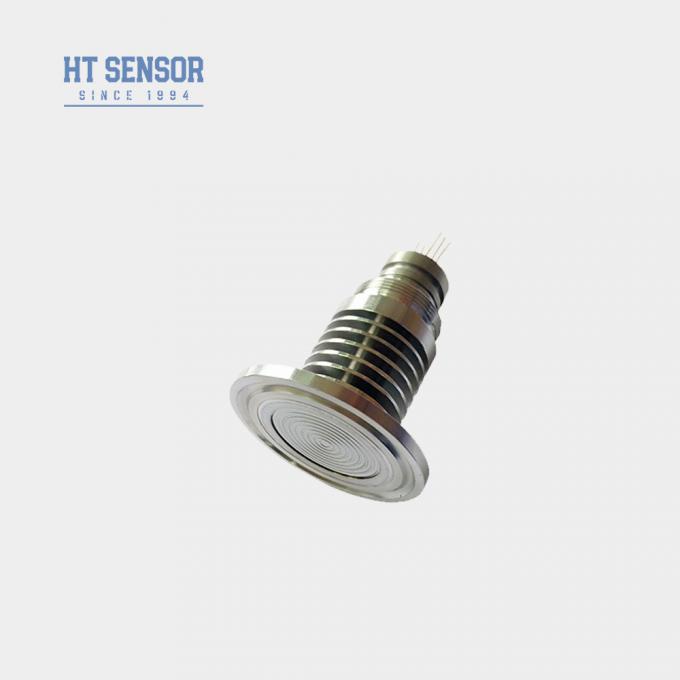

HT-IQT Silizium-Druckaufnehmer Flansch Einfache Reinigung Hochtemperatur-Drucksensor
Product Details
| Modell Nr.: | HT-IQT | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | Kovar-Stifte mit vier Drähten oder vergoldet | Messmedium: | Gas und Flüssigkeit |
| Liefern: | 1,5 mA | Dia: | 50.4 mm |
| Temperatur: | -40~125 | Ausgabe: | Millivolt-Signal |
| Warenzeichen: | HengTong | Hs-Code: | 9026209090 |
| Ausgangssignalart: | Analogtyp | Produktionsprozess: | Integration |
| Material: | Edelstahl | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
HT-IQT Siliziumdruckwandler,Silikon-Druckwandlerflansche,Leicht zu reinigen Hochdruck-Temperatursensor 3 |
||
Product Description
HT-IQT Hochtemperaturflansche Einfach zu reinigen Der Siliziumdrucksensor für Transducer
HT-IQT Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT-IQT ist ein Spülzellen-Druckmessgerät mit einem hochstabilen hochtemperaturdiffusionierten Siliziumchip, der nicht direkt mit dem Messmedium in Kontakt kommt.Der Druck wird auf den empfindlichen Chip über die Edelstahlzwischenschicht und das Dichtungssilikonöl übertragen, und die Widerstandsbrücke des Chips ändert sich, was zu einer Änderung der Spannung führt, und die Spannung ändert sich auf das Millivolt-Niveau.Einfach zu reinigen, erzeugt keine Kristallisation am Gewindeende., leicht zu reinigen, einfach zu installieren, hohe Zuverlässigkeit.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- Fortgeschrittene Technologie und Verpackungen aus Edelstahl 316L
- Temperaturkompensation und Nullpunktkorrektur durch dicke Folie
- SchaltungAusgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Lebensmittel- und Getränkeindustrie
- Pharmazeutika
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 2,5 KΩ~6 KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 220 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |

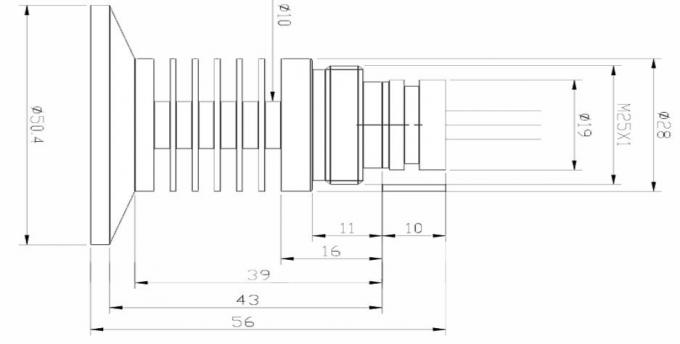

| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie die Drucköffnung des Messkerns offen für die Atmosphäre, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich ein Stift ändert, wenden Sie sich an das Etikett auf dem eigentlichen Kerndraht.
