Name: 10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30V
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT30V	Typ des Gewinns:	angepasst
Verdrahten der Art:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
angepasst:	angepasst	Macht:	5VDC 10VDC
Spezifikation:	G1/4 G1/8 1/4NPT usw.	Ausgangssignaltyp:	Analoger Typ
Material:	Edelstahl	Anpassung:	Erhältlich
Hervorheben:	10VDC-Flüssigsilikon-Drucksensor , Mini-Dreh für den Drucksensor aus flüssigem Silizium , 10VDC-Druckmessgerät für den Wasserbehälter

Produkt-Beschreibung

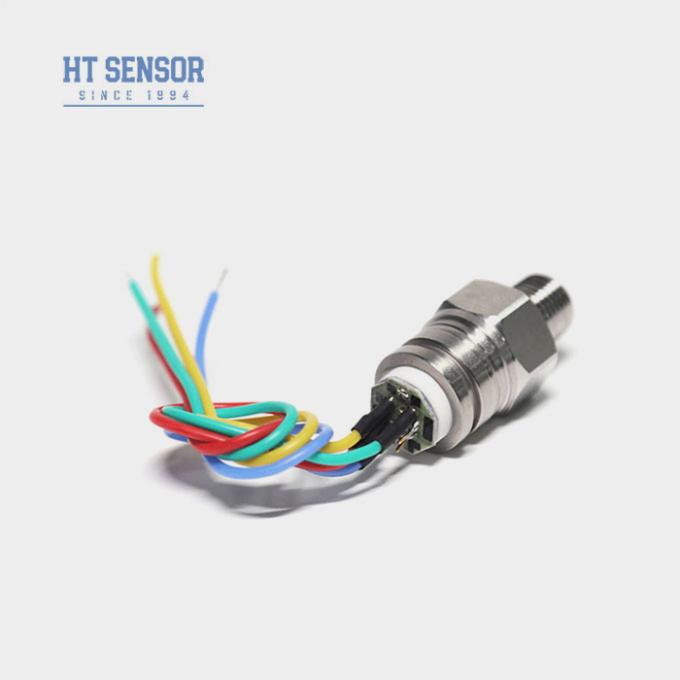

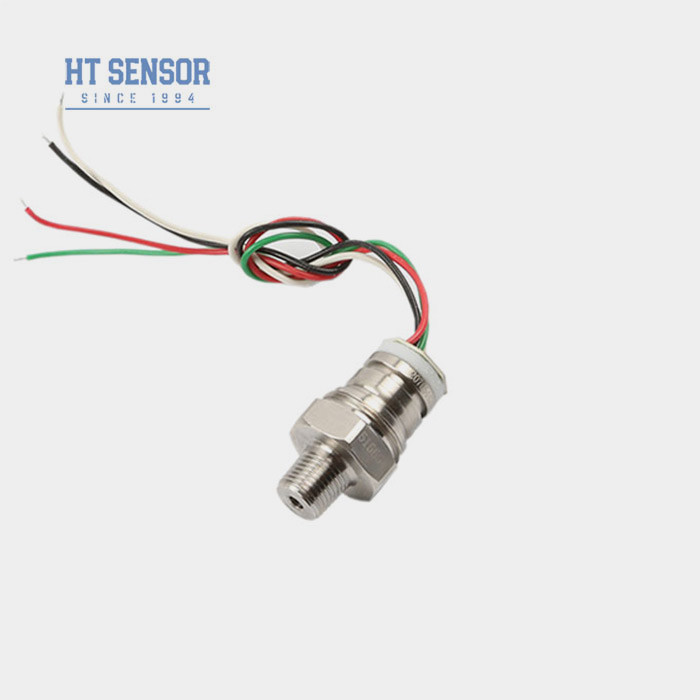

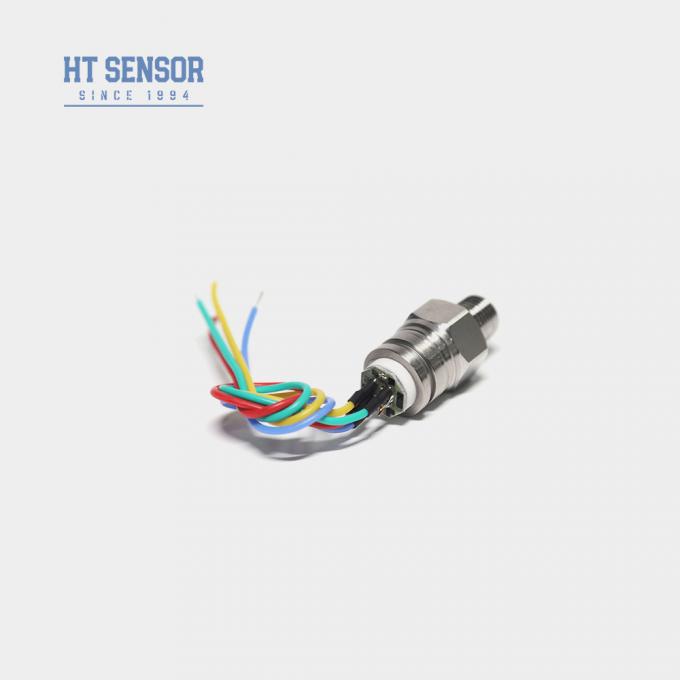

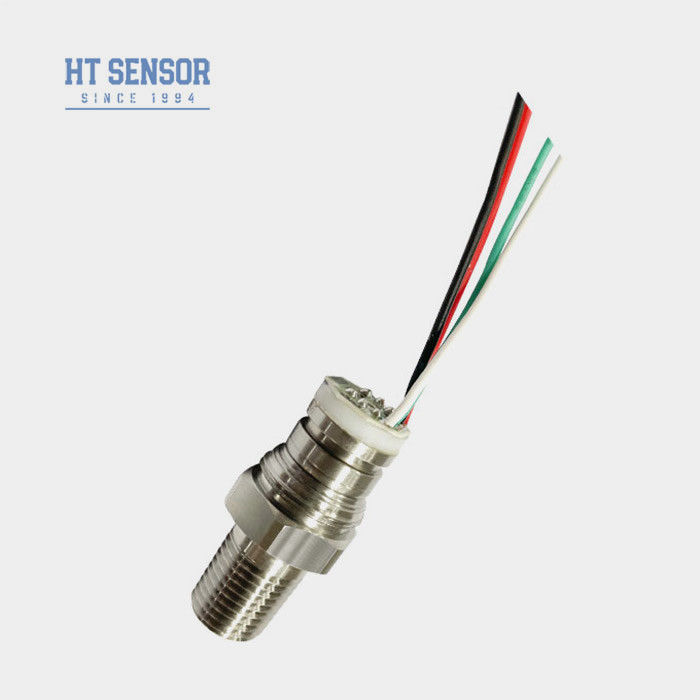

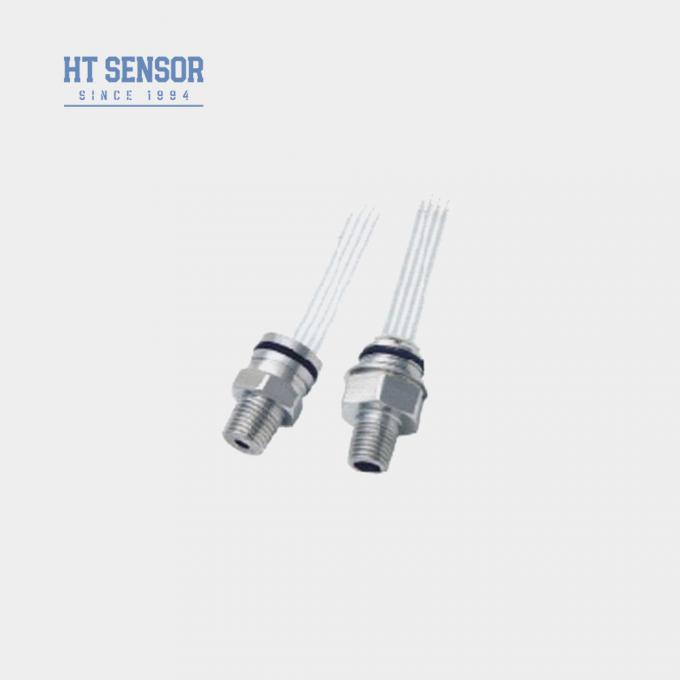

HT30V 10VDC angetriebener Mini-Thread Liquid Silicon Drucksensor-Wandler

HT30V PiezoresistiveSiliziumDrucksensor

Einführung eines Drucksensors aus Silikon:

Der HT30V verwendet ein hochstabiles diffuses Siliziumelement, was ihn zu einem zuverlässigen Silizium-Piezoresistivdrucksensor macht.Der Sensor misst den Druck von Flüssigkeiten und Gasen genauDie breite Anwendung in Luftkompressoren und Kühlsystemen macht es zu einem wertvollen Werkzeug in verschiedenen Branchen.

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 0

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 1

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 2

Produktmerkmalemit einer Breite von mehr als 10 mm,:

Verwendet Dicke Film Schaltkreise für Temperaturkompensation und NullverschiebungKorrektur.
Hohe Zuverlässigkeit und hervorragende Stabilität.
Stromversorgung mit konstanter Spannung, Standardleistung

Anwendungenmit einer Breite von mehr als 10 mm,:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
In Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
Häufig in Kühlsystemen und Luftkompressoren zur Druckbehandlung verwendet Messung.

Elektrische Leistungmit einer Breite von mehr als 10 mm,:

Stromversorgung: ≤10VDC
Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
Eintrittsimpedanz:4KΩ~20KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel

Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich		Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
		Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Luftfahrtfahrzeuge sind folgende Anforderungen zu beachten:
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		± 25	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 63 g
Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC

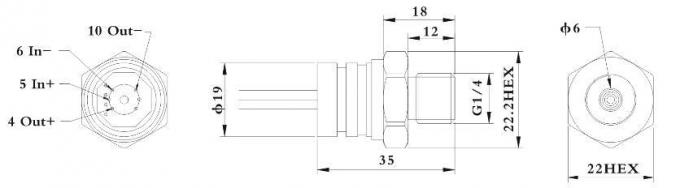

Entwurf des Baus
Abmessung
Anmerkungen: Die Gewindegröße des Drucksensors kann angepasst werden

Elektroanbindung und Ausgleich

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 4

Auswahlbeispiele

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 5

Bestelltipps

1. Für Gewinde-Sensoren müssen Sie bitte die erforderliche Gewinde-Schnittstelle, die obere Schnittstelle, die untere Schnittstelle oder das Schweißbedürfnis bestätigen, um das Umrissgrößendiagramm zu erhalten.
2Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
3. Vermeiden Sie die Verwendung von Händen oder scharfen Gegenständen auf dem Sensordiaphragma, um eine Verformung des Diaphragmas oder eine Verletzung des Kerns zu vermeiden.

4. Halten Sie die Drucköffnung des Messkerns offen für die Atmosphäre, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
5. Wenn sich ein Stift ändert, wenden Sie sich an das Etikett auf dem eigentlichen Kerndraht.

Unternehmen

10VDC Liquid Silicon Pressure Sensor Mini Thread Wasserbehälter Niveaudrucksensor 6

Fragen und Antworten

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A:5 bis 8 ArbeitstageFür Standardmodelle können angepasste Produkte unterschiedlich sein.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT30V

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
