Name: HT30-Dreh-Silizium-Drucksensor Zelle Wasser-Nassdrucksensor OEM
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT30	Typ des Gewinns:	OEM-Produkte
Typ der Verkabelung:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
Reichweite:	0-10kpa bis 20Mpa	Macht:	1.5mA
Transportpaket:	Karton	HS-Code:	9026209090
Versorgungsmaterial-Fähigkeit:	50000 PCS/Jahr	Typ:	Piezoresistiver Drucksensor
Für:	Diffusioniertes Siliziumdrucktransmitter	Ausgangssignalart:	Analogtyp
Material:	mit einer Breite von nicht mehr als 20 mm	Anpassung:	Erhältlich.
Hervorheben:	HT30-Dreh-Silizium-Drucksensor , OEM Silizium-Drucksensorzelle , Wasserfeuchtigkeitsdrucksensor OEM

Produkt-Beschreibung

Baoji Hengtong HT30-Dreh angepasste Silizium-Drucksensorzelle für Wasser

HT30 Siliziumpiezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors:

HT30 Silizium piezoresistive Drucksensor ist ein hochstabiles diffuses SiliziumEs nutzt die piezoresistive Wirkung von diffusem Silizium, um dieDer Kern ist mit einem Standardschweißwerk zusammengeschweißtund verwendet keine O-Ring-Dichtung, so dass es für eine breite Palette vonAnwendung.

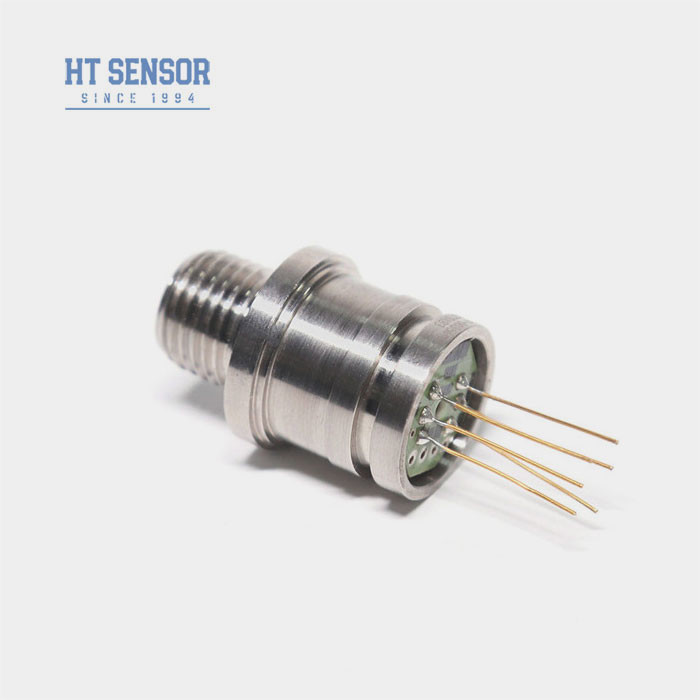

HT30-Dreh-Silizium-Drucksensor Zelle Wasser-Nassdrucksensor OEM 0

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz:2.5KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte.

Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich		Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
		Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Luftfahrtfahrzeuge sind folgende Anforderungen zu beachten:
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 63 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1.5mA @ 25°C

Entwurf des Bausmit einem Druckmessgerät aus Silizium

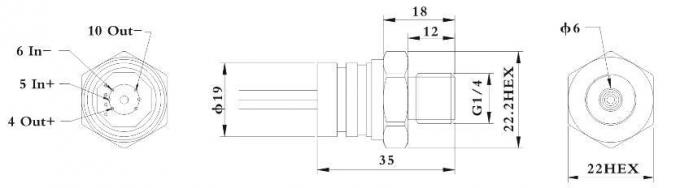

Abmessung

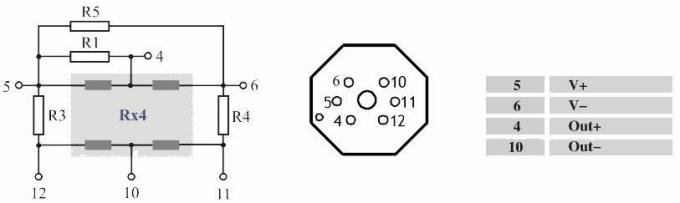

Elektroanbindung und Ausgleich

Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell

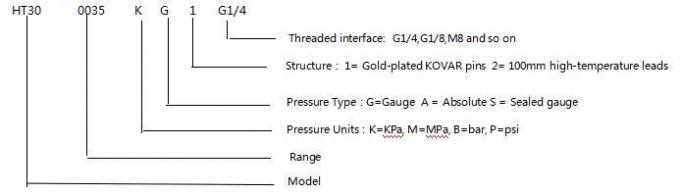

Auswahlbeispiele

Produktmerkmalemit einem Druckmessgerät aus Silizium:

Mit fortschrittlicher Technologie und einem 316L-Edelstahlgehäusemit einer Breite von mehr als 20 mm,
Verwendung von Dickefolie-Schaltkreisen zur Temperaturkompensation und zum NullpunktKorrektur.
Mehrere Schnittstellen zur Auswahl
Einheitlich geschweißt, kompakte Größe und hohe Zuverlässigkeit

Anwendungenmit einem Druckmessgerät aus Silizium:

Anwendbar in verschiedenen Industrieanlagen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
Verwendung in der Schifffahrt und Luftfahrt
mit einer Breite von mehr als 50 mm,
In Anwendungen zur Prozesssteuerung verwendet

Bestelltipps

1. Bei der Montage achten Sie auf die Koordination der Kerngröße und des Sendergehäuses, um die erforderliche Dichtung zu erreichen
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie den Druckschluss des Messkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich ein Stift ändert, wenden Sie sich an das Etikett auf dem eigentlichen Kerndraht.

Unternehmen

Fragen und Antworten

F1: Sind Sind Sie eine Handelsfirma?

A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.

Q2:Maßgeschneidertes Produkt

A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.

Q3:Qualitätsgarantie

A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.

Q4: Versand und Verpackung

A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.

F5: Kontaktieren Sie uns

A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT30

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
