Edelstahl Silizium Drucksensor Element piezoresistiver Drucktransmitter Zelle
Product Details
| Modell Nr.: | HT30 | Fadenstyp: | G1/4 G1/8 und so weiter |
|---|---|---|---|
| Typ der Verkabelung: | Vergoldete Kovar-Stifte oder 100 mm hochtemperature Drähte. | Messmedium: | Gas und Flüssigkeit |
| Stabilität: | ± 0,1% F.S./Jahr | Reichweite: | 0~10kpa- 40Mpa |
| Membran: | 316L | Stromversorgung: | 1,5 mA |
| Ausgangssignalart: | Analogtyp | Material: | Edelstahl |
| Anpassung: | Verfügbar | Angepasste Anfrage | Garantie: | 2 Jahre |
| Hervorheben |
Silikondrucksensor aus Edelstahl,Siliziumdrucksensor,Silikon-Piezoresistive-Drucktransmitter |
||
Product Description

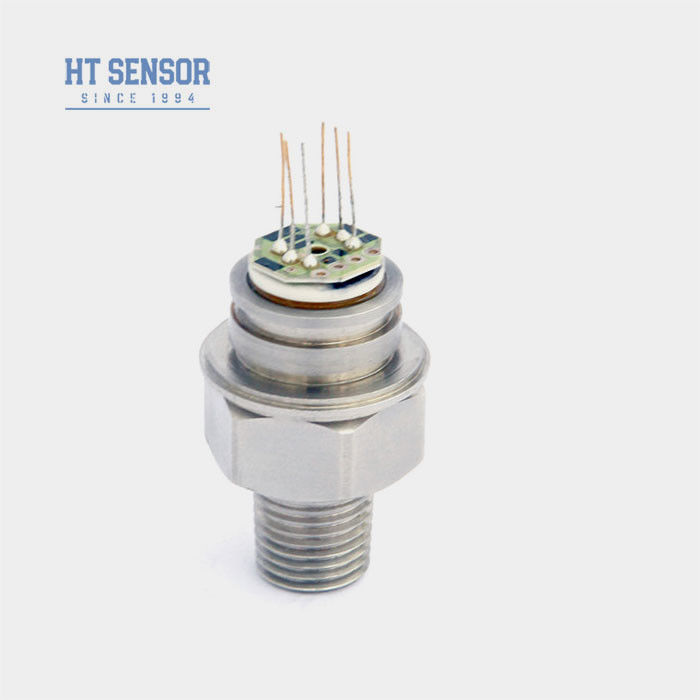

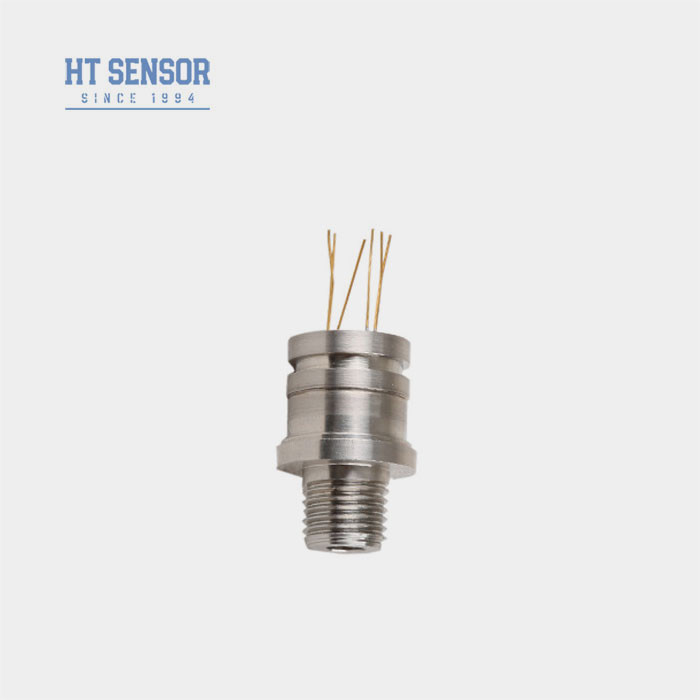

HT30 Druckmessgerät aus Edelstahl
HT30 Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT30 Silizium piezoresistiver Drucksensor ist ein hochstabiles diffuses SiliziumEs nutzt die piezoresistive Wirkung von diffusem Silizium, um dieDer Kern ist mit einem Standardschweißwerk zusammengeschweißtund verwendet keine O-Ring-Dichtung, so dass es für eine breite Palette vonAnwendungen
Produktmerkmalemit einem Druckmessgerät aus Silizium:
1.Verwendung fortschrittlicher Technologie und 316L-Edelstahlgehäuse, zusammen mitmit einer Breite von mehr als 20 mm,
2.Verwendung von Dicke Film Schaltkreisen zur Temperaturkompensation und zum NullpunktKorrektur.
3.Mehrere Schnittstellen zur Auswahl
4.Geschweißt als ein Stück, kompakte Größe und hohe Zuverlässigkeit
Anwendungenmit einem Druckmessgerät aus Silizium:1.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
2.Verwendet in der Schifffahrts- und Luftfahrtindustrie
3. geeignet für hydraulische und pneumatische Steuerungssysteme
4.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium:1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
2.Eingangsimpedanz:2.5KΩ~6KΩ
3.Ausgangsimpedanz:2.5KΩ~6KΩ
4.Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Luftfahrtfahrzeuge sind folgende Anforderungen zu beachten: | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 63 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1.5mA @ 25°C | |||||
| Entwurf des Baus | |

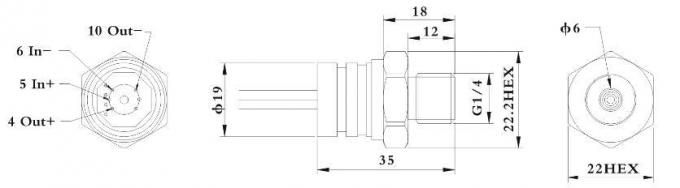

| Abmessung |
|

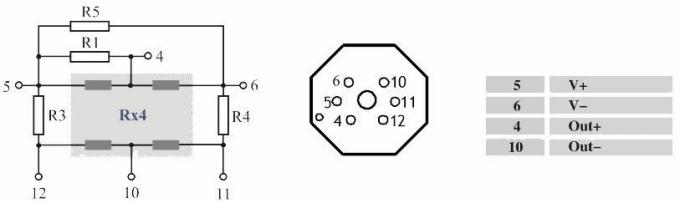

| Elektroanbindung und Ausgleich |
|

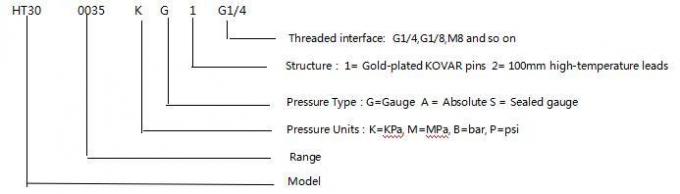

| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
| Fragen und Antworten |
.4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
.6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
