Name: OEM-Silizium-Piezoresistive-Drucksensor 5-10V-Diaphragma-basierter Drucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26V
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT26V	Ausgangssignaltyp:	Analoger Typ
Reichweite:	0-10kpa bis 60mpa	Material:	Edelstahl 316l
Verdrahten der Art:	mit einem Durchmesser von mehr als 20 mm	Messmedium:	Luft und Flüssigkeit
Macht:	5-10VDC Leistung	Ausgabe:	10 mv/v
Durchmesser:	19mm	Anpassung:	Soem und ODM
Hervorheben:	ODM OEM Silizium piezoresistiver Drucksensor , Siliziumpiezoresistiver Drucksensor 5V , 10V-Drucksensor mit Zwerchfell

Produkt-Beschreibung

OEM HT26V 5-10V Versorgung Siliziumdrucksensor Kernkomponenten Fabrik

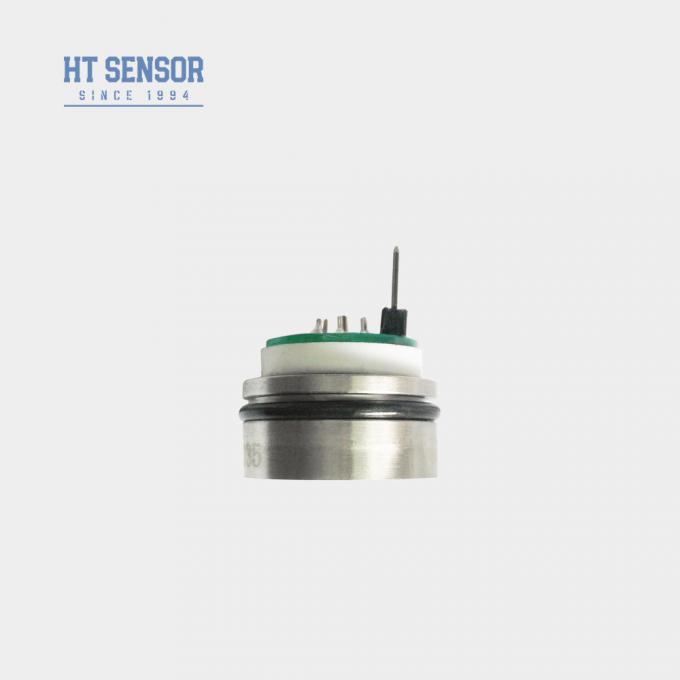

HT26V Piezoresistiver Siliziumdrucksensor

Einführung eines Siliziumdrucksensorkerns:

HT26V ist ein piezoresistiver Silizium-Drucksensorkern, der die piezoresistive Wirkung von diffusem Silizium zur Messung des Drucks von Flüssigkeiten und Gasen verwendet.Konstante Spannung Stromversorgung Ausgang ist relativ Standard, niedriger als die normale HT19-Höhe, geeignet für die spezielle Gehäusebauten.

Dieses Produkt ist ein kundenspezifisches Produkt, kann eine konstante Spannungsversorgung oder eine konstante Stromversorgung angepasst werden, die Höhe kann entsprechend den Feldbedürfnissen angepasst werden,und schließlich vollständig an Kundenanforderungen anwendbar.

10V supply pressure sensor core components factory

Produktmerkmalemit einer Breite von mehr als 10 mm,:

Dauerspannungszufuhr und Ausgangsstandardsignale
Hohe Zuverlässigkeit und hervorragende Stabilität
DieMin.Höhe ist 7mm, verschiedene Strukturen können angepasst werden

Anwendungenmit einer Breite von mehr als 10 mm,:

Anwendbar in verschiedenen Industrieprozessbereichen.
Dies gilt auch für Erdöl, Chemie, Metallurgie, Energie und Hydrologie..
Verwendung in der Schifffahrt und Luftfahrt
Geeignet für hydraulische und pneumatische Steuerungssysteme.

Elektrische Leistungmit einer Breite von mehr als 10 mm,:

Stromversorgung: ≤10VDC (5-10VDC)
Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
Eintrittsimpedanz:4KΩ~20KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ

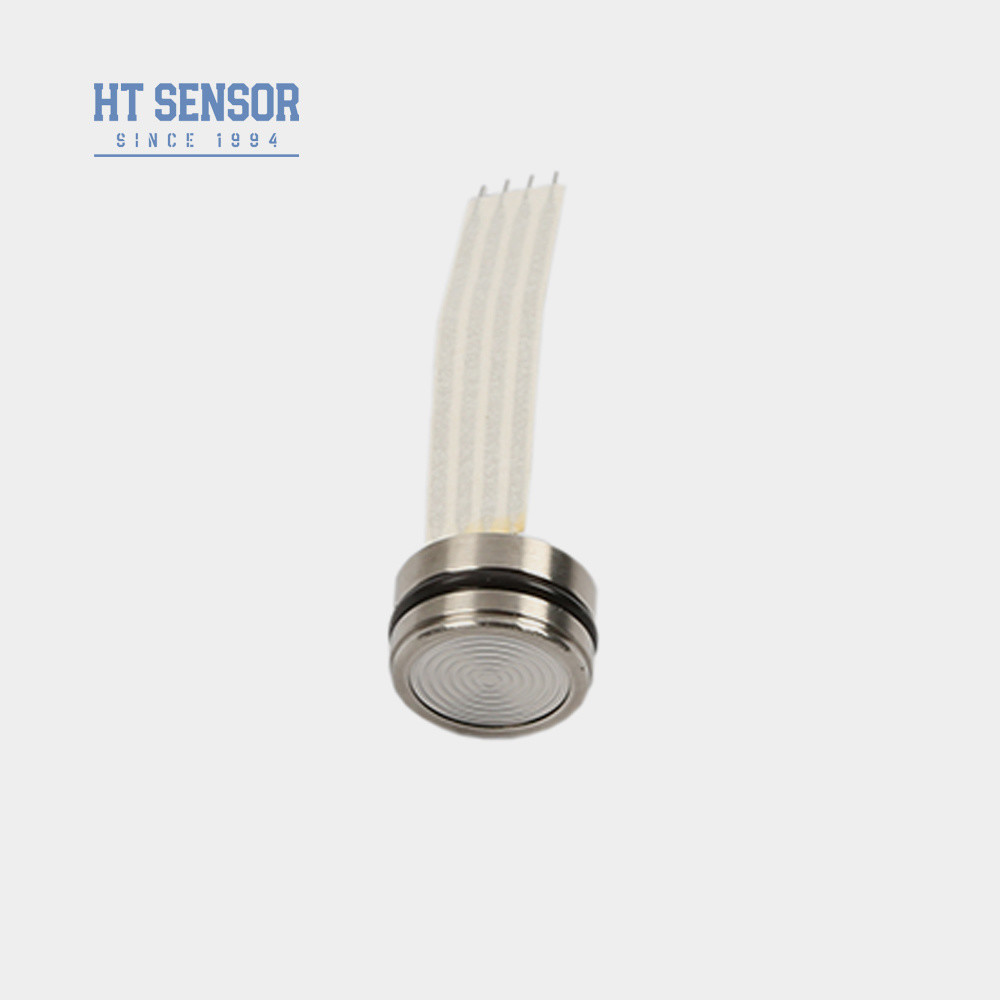

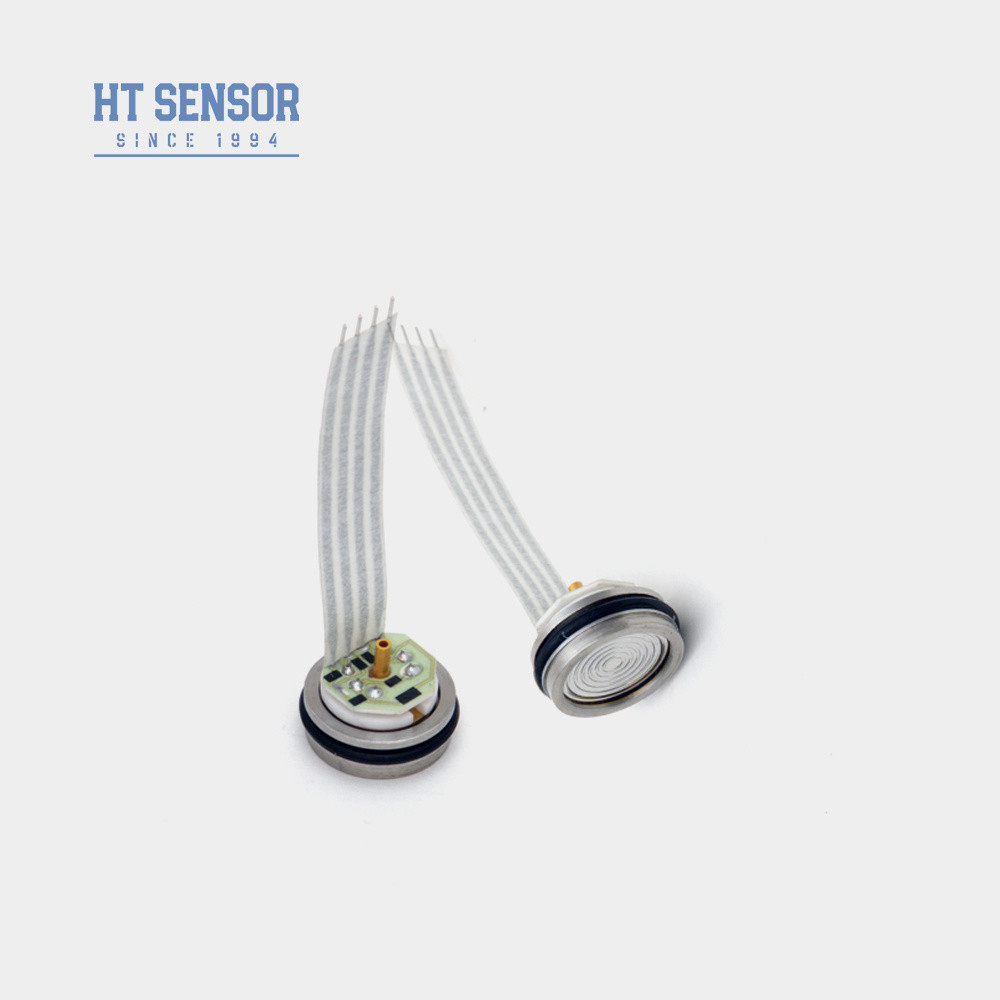

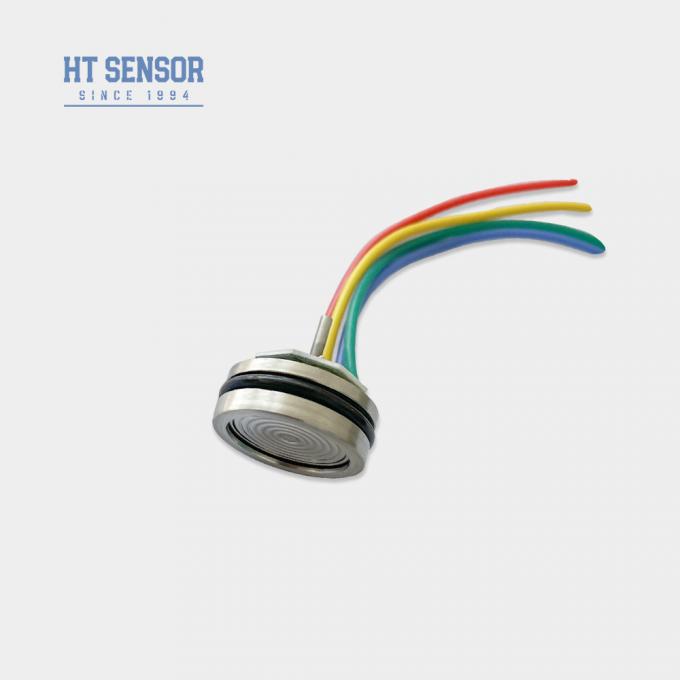

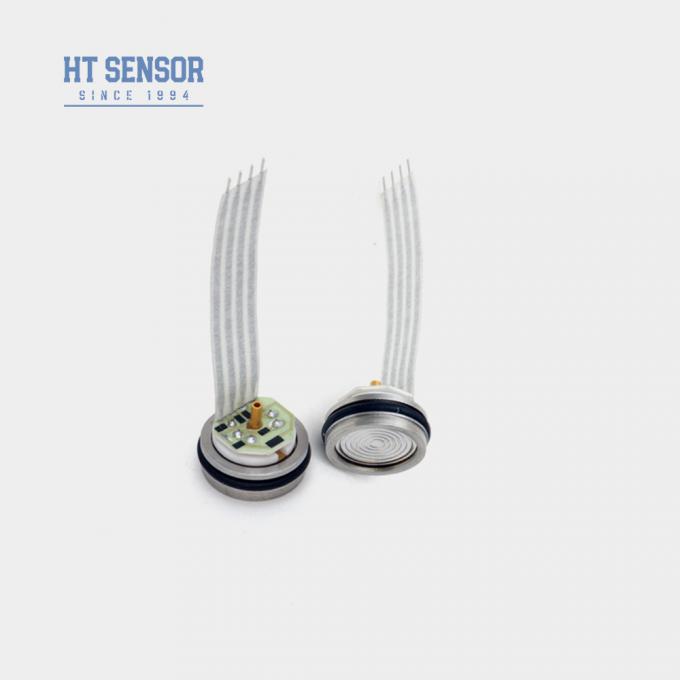

Elektrische Verbindung: 100 mm hochtemperaturspeicher Draht, Bandkabel und Steckverbinder.

Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich		Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
		Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		± 25	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		3 mal die volle Skala
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 25 g
Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC

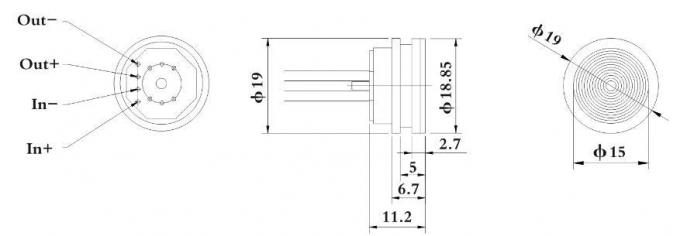

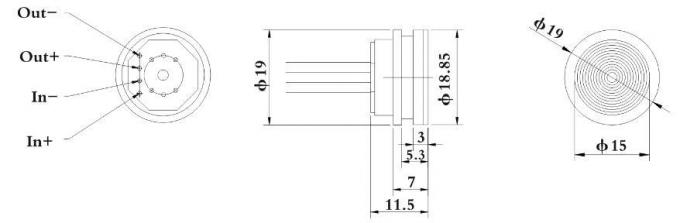

Entwurf des Bausmit einer Breite von mehr als 10 mm,
Druckröhre < 3,5 MPaS
Normal ≥ 3,5 MPaS < 40 MPaS

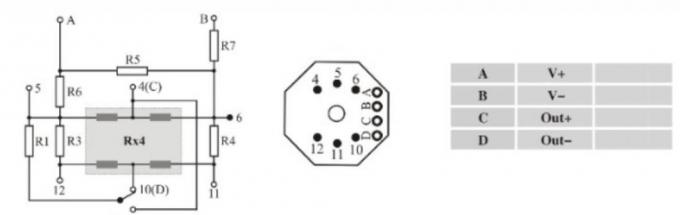

Elektroanbindung und Ausgleich

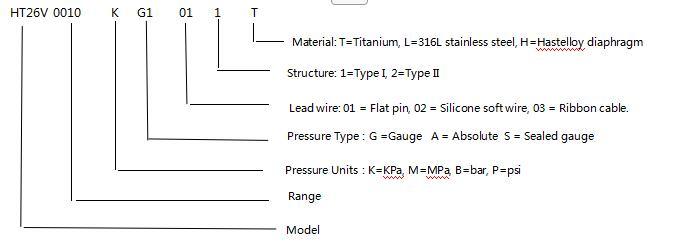

Auswahlbeispiele

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

FQA

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
