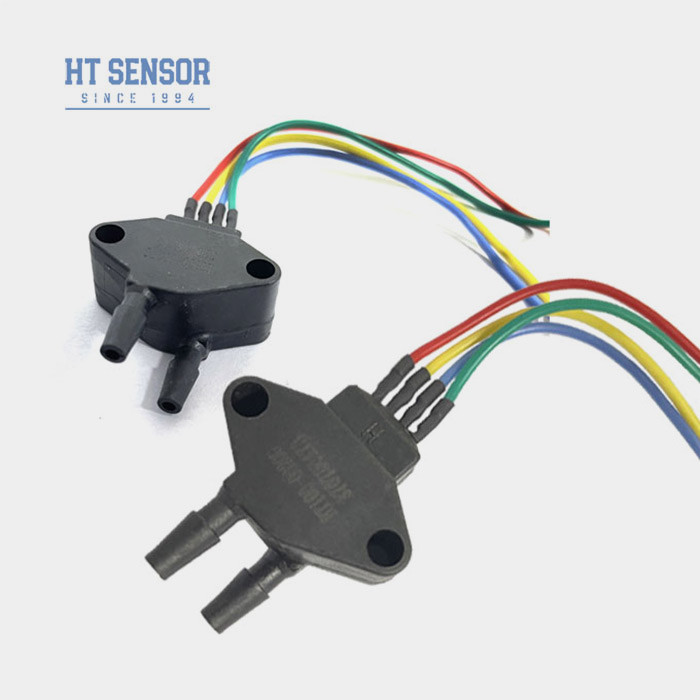

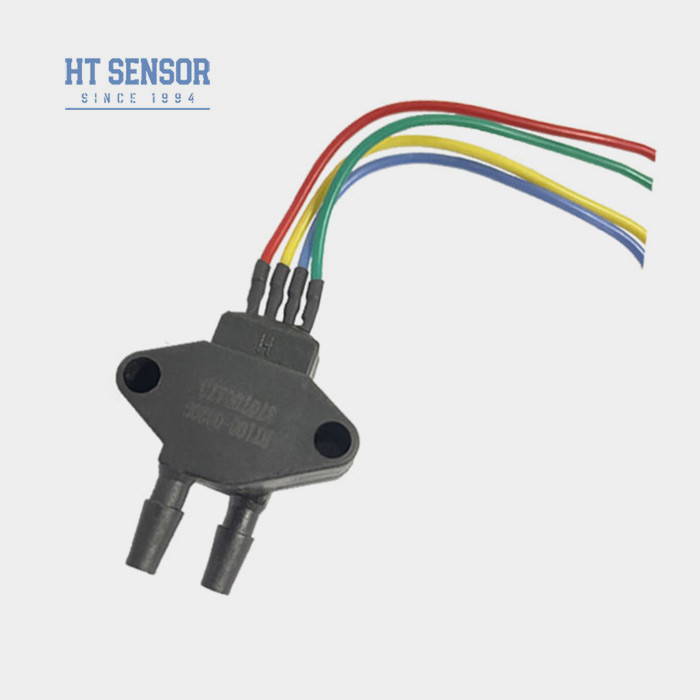

20kpa Kunststoffschalen Differenzdrucksensor Zelle Silizium piezoresistive Drucksensor
Produktdetails
| Modell Nr.: | HT100 | Typ: | Differenzdruck |
|---|---|---|---|
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gasluft |
| Leistung: | 5VDC / 1,5mA | Genauigkeit: | 0,2 % FS |
| Ausgabe: | Millivolt-Signal | Liefern: | 1,5 mA |
| Ausgangssignalart: | Analog | Anpassung: | Verfügbar kann OEM angepasst werden |
| Hervorheben |
20 kPa Differentialdrucksensor aus Kunststoff,Differenzdrucksensor Silizium,20kpa Siliziumpiezoresistiver Drucksensor |
||
Produktbeschreibung
HT100 20kpa schwarzer Kunststoffschalendifferenzdrucksensor aus Silizium für den Differenzdruck
HT100Silikonpiezoresistiver Drucksensor
Einführung eines Silikondrucksensors:
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- Breiter Messbereich, 0~10KPa~2Mpa
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Technik zur Verkapselung von TO8
- Anwendungen im Luft- und Raumfahrtbereich
Anwendungenmit einem Druckmessgerät aus Silizium:
- Messung des trockenen, nicht korrosiven Gasdrucks
- Pneumatische Steuerungen
- Biomedizinische Technik für medizinische Anwendungen
- HVAC (Heizung, Lüftung und Klimaanlage)
- Luft- und Raumfahrtversuche für Luftfahrtzwecke
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Bestelltipps |
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
