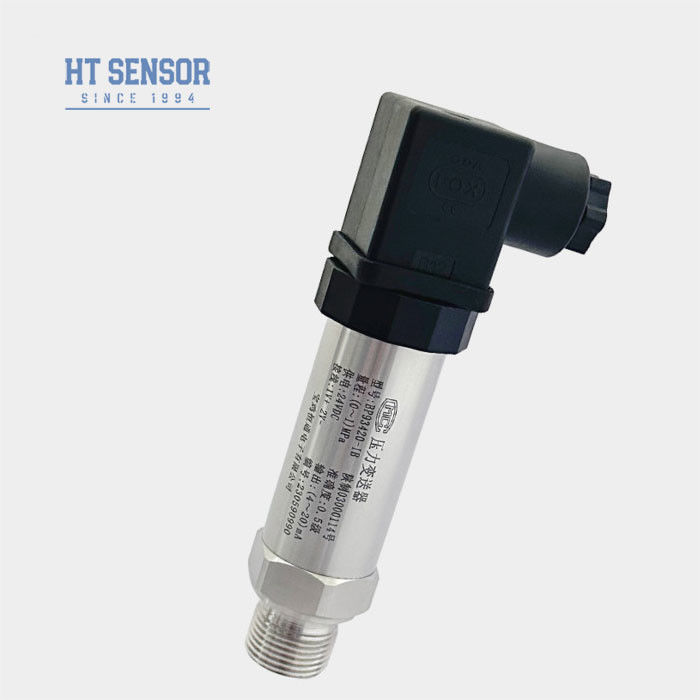

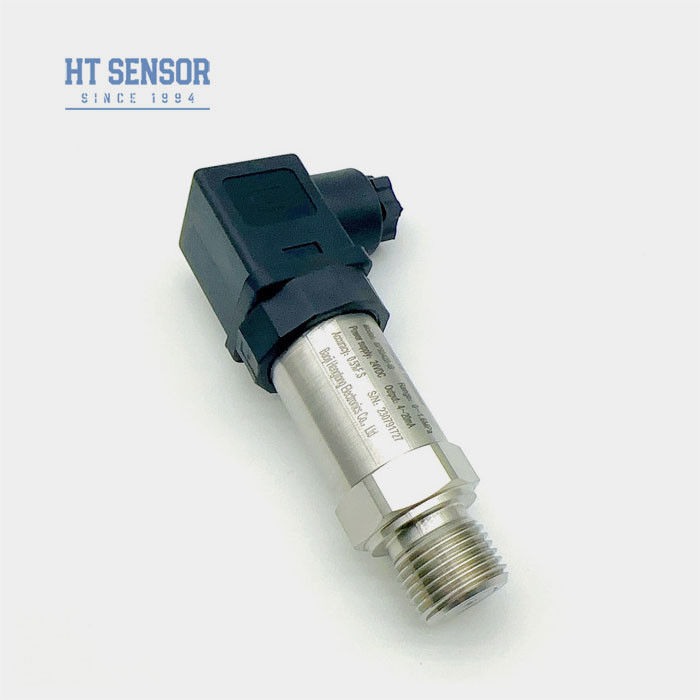

BP93420IB Druckübertrager-Sensor
Einführung des Druckmesssensors:
Der BP93420IB-Drucktransmitter-Sensor verwendet den diffusen Silizium-isolierten Ölkern der HT-Serie als Hauptmesselement.Diffuse Silizium-Drucksensoren sind so konzipiert, dass sie für kritische Prozesse genaue und stabile Messungen liefernMit hoher Genauigkeit und Stabilität eignet sich dieser diffuse Siliziumdrucksensor für eine Vielzahl von industriellen Anwendungen.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2Kompaktes und leichtes Design
3.Hohe Präzision, alles aus Edelstahl.
4.Kann LED- oder LCD-Uhrkopf, Vor-Ort-Display hinzufügen
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter des Drucktransmittersensors |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,15 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Bestellspitzen des Drucktransmittersensors |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung mit LCD- oder LED-Displaykopf des Transduzors sollte die Übertragungsleistung nicht weniger als 20 VDC betragen.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7Im Falle starker Schwingungen, sofortiger Aufprallkräfte, starker elektromagnetischer oder Radiofrequenzstörungen und anderer besonderer Anforderungen informieren Sie bitte unsere Firma und geben Sie dies in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ1/IQ2 |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein.1. . .0 ~ 0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab dem Versanddatum bis zum ursprünglichen Käufer. Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
