4-20mA BP93420-IC Hochtemperaturdrucksensor Hochgenauigkeit Drucktransmitter Sensor
Product Details
| Modell Nr.: | BP93420-IC | Reichweite: | 0-10KPA ~ 60mpa |
|---|---|---|---|
| Faden: | OEM | Transportpaket: | Standard-Exportverpackung mit Karton |
| Spezifikation: | Siliziumdrucksensor | Warenzeichen: | HT-Sensor |
| Messmedium: | Flüssigkeit und Luft | Genauigkeitsgrad: | 0,5 % |
| Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa | Stecker: | M12-Stecker |
| Hervorheben |
BP93420-IC Hochtemperaturdrucksensor,4-20mA Hochtemperaturdrucksensor,4-20mA Hochgenauigkeitsdrucktransmitter |
||
Product Description

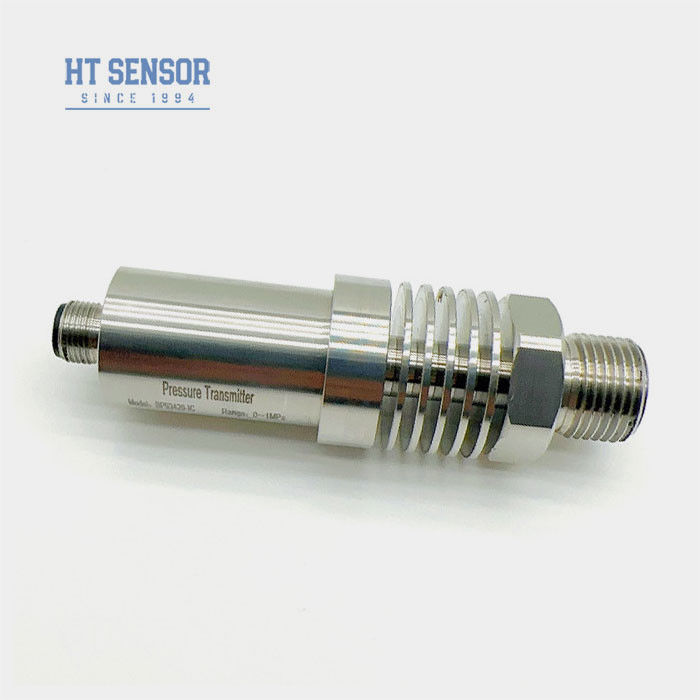

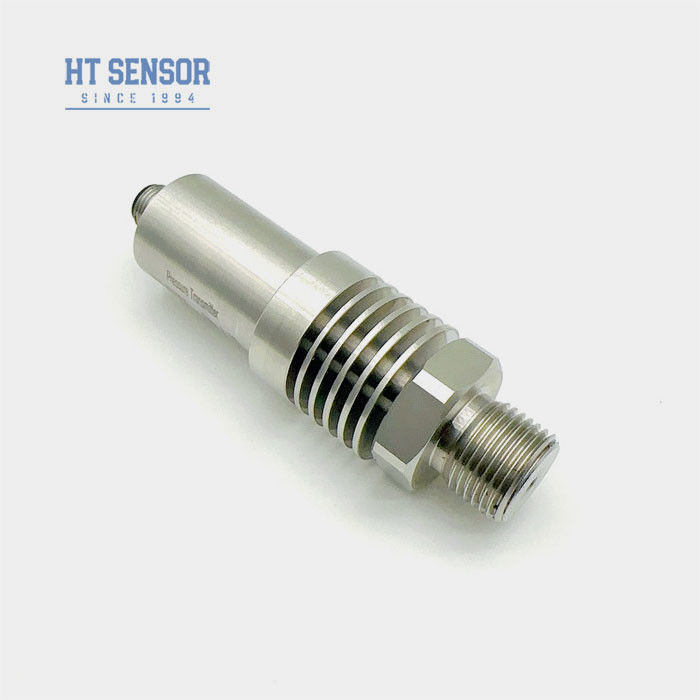

4-20mA BP93420-IC Hochtemperatur-Drucktransmitter-Sensor mit großem Messbereich
BP93420IC Drucktransmitter
Einführung des Hochtemperatur-Drucktransmitter-Sensors:
Der BP93420-IC ist ein Hochtemperatur-Drucktransmitter, der den fortschrittlichen HT-Serien-Silizium-druckfesten, isolierten, ölgefüllten Kern als Kernelement verwendet. Der Sensor erfasst effizient den Druck des gemessenen Mediums durch eine spezielle Wärmeableitungsstruktur, die in den Transmitter integriert ist.Dieses außergewöhnliche Design macht ihn perfekt geeignet für anspruchsvolle Umgebungen mit hohen Temperaturen und macht ihn zur idealen Wahl für Anwendungen, die Folgendes beinhalten:Temperaturschwankungen oder Betrieb unter erhöhten Bedingungen. Er findet breite Anwendung in industriellen Prozessen und Systemen, die genaue und zuverlässige Druckmessungen erfordernMessungen auch in anspruchsvollen Hochtemperaturbedingungen
Produktmerkmaledes Hochtemperatur-Drucktransmitter-Sensors:
1. Großer Messbereich, Edelstahlstruktur, vielfältige Druckschnittstellenformen
2. Edelstahlstruktur mit IP65-Schutzart
3. Nullpunkt und Endwert einstellbar
4. Hohe Präzision, Voll-Edelstahlstruktur
Anwendungendes Hochtemperatur-Drucktransmitter-Sensors:
1. Druckmessung von nichtkorrosiven Gasen und Flüssigkeiten mit 316L-Edelstahl
2. Anwendung in der Marine- und Luftfahrtindustrie
3. Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
4. Einsatz in hydraulischen und pneumatischen Steuerungssystemen
| Leistungsparameterdes Hochtemperatur-Drucktransmitter-Sensors: | |
| Messbereich | -100kPa…0kPa ~ 10kPa…100MPa |
| Druckart | Überdruck, Absolutdruck, Relativdruck |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25ºC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholgenauigkeit | 0,1%FS |
| Hysterese | 0,1%FS |
| Langzeitstabilität | ±0,1%F.S/Jahr (typisch) ±0,2%F.S/Jahr (maximal) |
| Temperaturdrift des Nullpunkts | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Temperaturdrift des Endwerts | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC (≤10MPa, kundenspezifisch) |
| Betriebstemperatur | -20ºC~150ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,3kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3,6~30V / Batterie | 4-Draht |
| Bestellhinweise |
1. Stellen Sie bei der Auswahl des Produkts sicher, dass das zu prüfende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2. Bitte beachten Sie bei der Bestellung, dass explosionsgeschützte Produkte keine Digitalanzeige enthalten.
3. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer vor Ort Blitzschutzvorrichtungen installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4. Der Nennbetriebstemperaturbereich von Fluorkautschuk-O-Ringen beträgt -20 °C ~ 250 °C. Wenn die Betriebstemperatur des Produkts niedriger als -20 °C ist, sollte der EPDM-O-Ring verwendet werden.
5. Die Standardkabellänge beträgt 1,5 m und es stehen drei Materialien zur Auswahl. Wenn nicht anders angegeben, kann Polyethylen-Kabelmaterial verwendet werden. Wenn Sie andere Kabelmaterialien benötigen, geben Sie dies bitte bei der Bestellung an.
6. Bei starken Vibrationen, kurzzeitigen Stoßkräften, starken elektromagnetischen oder Hochfrequenzstörungen und anderen Sonderanforderungen informieren Sie bitte unser Unternehmen und geben Sie dies bei der Bestellung an.

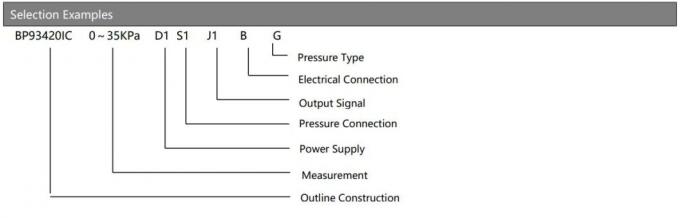

| Bestellhilfe des Hochtemperatur-Drucktransmitter-Sensors | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Aufbau | |||||||
| IB | Allgemeiner Drucktransmitter | IX | Drucktransmitter mit Anzeige | |||||
| IE | Stoßfester Luftfahrtdrucktransmitter | IIC/III | Industrieller Allgemeiner/Anzeigedrucktransmitter | |||||
| IF | Feuchtigkeitsgeschützter Drucktransmitter | IIE/IIIE | Allgemeiner/Anzeigedrucktransmitter | |||||
| IN | Spezialdrucktransmitter für Klimaanlagen | |||||||
| IC | Hochtemperatur-Drucktransmitter | |||||||
| IQ/IQT | Drucktransmitter mit großer Membran / Hochtemperatur-Drucktransmitter | |||||||
| Messbereich | -0,1. . .0~0,01...100MPa | |||||||
| (0-X)Kpa oder MPa | X: Gibt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||

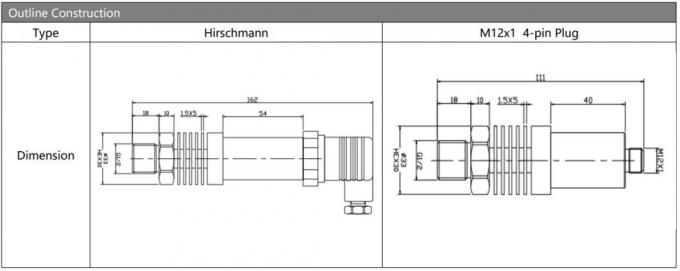

| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7-Stecker | |||||||
| B3 | Abgedichteter Kabelausgang | |||||||
| B4 | Industriegehäuse 2088 | |||||||
| B5 | Industriegehäuse 2088 mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Überdruck | |||||||
| A | Absolutdruck | |||||||
| S | Relativdruck | |||||||
F&A
F1:Sind Sie ein produzierendes Unternehmen?
A1:Wir sind ein produzierender Händler mit über 22 Jahren Erfahrung.
F2:Kundenspezifisches Produkt
A2:Wir bieten OEM- und kundenspezifische Design-Dienstleistungen an.
F3:Qualitätsgarantie
A3:Unsere Produkte haben eine eingeschränkte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer. Hengtong ersetzt oder repariert defekte Produkte kostenlos. Diese Garantie gilt nicht für Einheiten, die modifiziert, missbraucht oder vernachlässigt wurden.
F4:Versand & Verpackung
A4:Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS, FedEx, DHL und INT für frachtfreie Lieferung, kann auch Ihr Versandkonto zum Sammeln verwenden, Standard-Exportverpackung, einschließlich Inspektionszertifizierung.
F5:Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, das Sie bei technischen Fragen und geschäftlichen Angelegenheiten betreut. Hinterlassen Sie uns einfach eine Nachricht oder klicken Sie auf den Online-Service.
