Thimble 4-20mA Industrieller Drucksensor BP156TC Keramik-Drucktransmitter Sensor Proble
Produktdetails
| Modell Nr.: | BP156TC | Sensor: | Keramischer Sensor |
|---|---|---|---|
| Leistung: | 5VDC /3,3VDC /12-36vdc | Ausgabe: | 0.5-4.5V/0.2-2.2V /4-20mA |
| Gehäusematerial: | 304S.S. | Warenzeichen: | HT-Sensor |
| Herkunft: | Baoji, China | HS-Code: | 9026209090 |
| Genauigkeitsgrad: | 0,5 % | Druckbereich: | 0kpa~200kpa...10MPa |
| IP-Bewertung: | IP65 | Anpassung: | Verfügbar OEM und ODM |
| Hervorheben |
Daumen 4-20mA Industriedruckwandler,Industriedruckwandler BP156TC,BP156TC Keramikdrucktransmitter |
||
Produktbeschreibung
4-20mA BP156TC Industrieller Drucksensor mit Keramiksensor
BP156TC Drucktransmitter
Einführung in industrielle Drucksensoren:
Der industrielle Drucksensor-Transmitter BP156TC ist eine kostengünstige Lösung für Kompressoren und Kälteanlagen. Der Transmitter nutzt die neueste Technologie und verfügt über eine leistungsstarke Übertragungsschaltung, die von unserem Unternehmen entwickelt wurde. Er zeichnet sich durch seine kompakte Größe, hohe Feuchtigkeitsbeständigkeit und ausgezeichnete Beständigkeit gegen elektromagnetische Störungen aus. Die Kernkomponente ist ein keramischer Drucksensor, der erhebliche Kosteneinsparungen für Prüfumgebungen mit geringer Überdruckbelastung bietet.
Produktmerkmale des industriellen Drucksensors:
1. Großer Messbereich, diverse Druckanschlüsse
2. Kompaktes und leichtes Design
3. Nullpunkt und Endwert einstellbar
4. Hohe Präzision, Voll-Edelstahl-Konstruktion
Anwendungen des industriellen Drucksensors:
1. Nicht korrosive Gase und Flüssigkeiten mit 316L Edelstahl
2. Marine- und Luftfahrtindustrie
3. Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
4. Eingesetzt in hydraulischen und pneumatischen Steuerungssystemen
| Leistungsparameter des industriellen Drucksensors: | |
| Messbereich | 0kPa ~ 500kPa…5MPa |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholgenauigkeit/Hysterese | 0,02%E.W. (typ.) 0,05%E.W. (max.) |
| Langzeitstabilität | ±0,1%E.W./Jahr (typ.) ±0,2%E.W./Jahr (max.) |
| Temperaturdrift Nullpunkt | ±0,02%E.W./°C (≤100KPa) ±0,01%E.W./°C (>100KPa) |
| Temperaturdrift Endwert | ±0,02%E.W./°C (≤100KPa) ±0,01%E.W./°C (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70°C (≤10MPa, kundenspezifisch) |
| Betriebstemperatur | -20°C~80°C |
| Lagertemperatur | -40°C~120°C |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutz-Zulassung | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| Gewicht | ~0,15kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

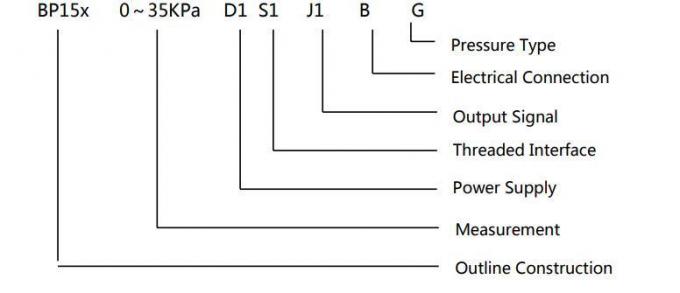

| Auswahlbeispiele |
| Bestellhinweise |
2. Bitte beachten Sie, dass explosionsgeschützte Produkte bei der Bestellung keine digitalen Anzeigeköpfe enthalten.
3. Um einen zuverlässigen Produktbetrieb zu gewährleisten, wird empfohlen, vor Ort Blitzschutzvorrichtungen zu installieren und für eine ordnungsgemäße Erdung des Produkts und der Stromversorgung zu sorgen.
4. Der Fluorkautschuk-O-Ring hat einen Nennbetriebstemperaturbereich von -20°C bis 250°C. Für Betriebstemperaturen unter -20°C sollte eine EPDM-O-Ring-Dichtung gewählt werden.
5. Die Standardkabellänge beträgt 1,5 m und ist in drei Materialien erhältlich. Wenn kein spezifisches Material angegeben ist, wird ein Polyethylenkabel geliefert. Wenn ein anderes Kabelmaterial erforderlich ist, geben Sie dies bitte bei der Bestellung an.
6. Bei Sonderanforderungen wie starken Vibrationen, plötzlichen Stoßkräften oder elektromagnetischen/Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese bei der Bestellung an.
| Bestellhilfe | |||||||||
| BP15X | Analogdrucktransmitter | ||||||||
| Code | Aufbau | ||||||||
| 5 | Packard-Stecker | 6 | Abgedichtetes Direktkabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Stecker | 8 | Großer Hirschmann-Stecker | ||||||
| Messbereich | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa oder MPa |
X: Gibt den tatsächlichen Messbereich an | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckanschluss | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flansch Ø50,4) | ||||||||

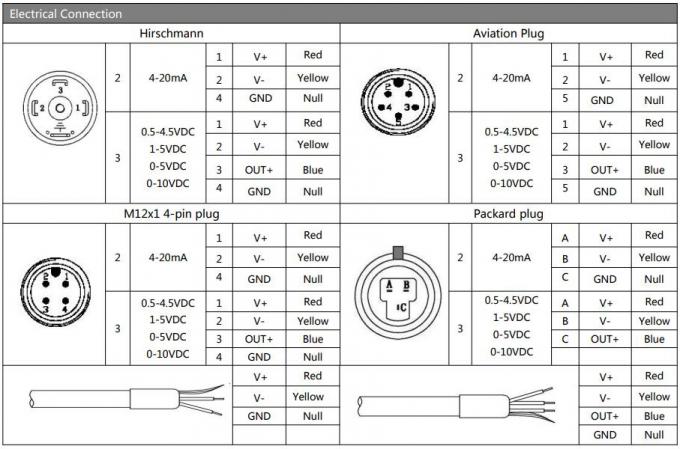

| Code | Elektrischer Anschluss | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabelverschraubung 1,5 Meter | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Relativdruck | ||||||||
| A | Absolutdruck | ||||||||
| S | Druck mit abgedichtetem Referenzdruck | ||||||||
FAQ:
Um Ihnen den am besten geeigneten Sensor zu empfehlen, teilen Sie uns bitte die folgenden Informationen mit.
1. Arbeitstemperatur: -20~80 °C ?
2. Prüfbereich?
3. Ausgang: 4-20mA, RS485 oder andere?
4. Schraube: G1/4, 1/4NPT, R1/4, M20*1,5?
5. Elektrischer Anschluss: Hirschmann, Packard, Direktleitung?
6. Bestellmenge: ?
