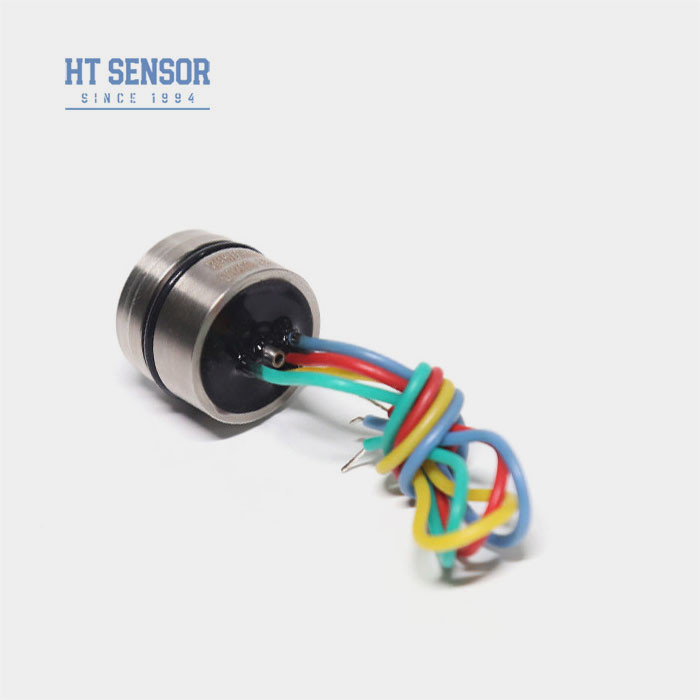

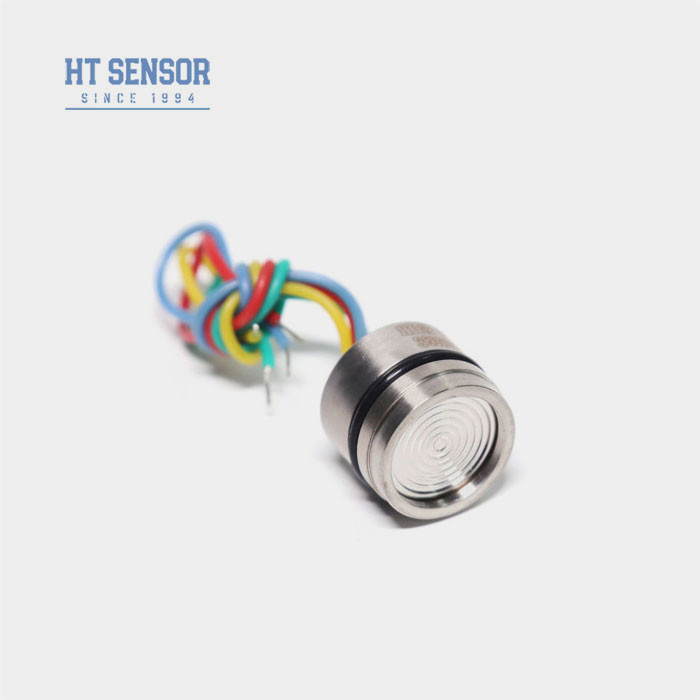

HT19 Diffusionssilizium-Drucksensorzelle für Drucksender
HT19 SiliziumdruckSensor
Einführung eines Siliziumdrucksensors:
HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragenDer piezoresistive Drucksensor verwendet einen internationalen, fortschrittlichen Siliziumdruckchip mit hoher Stabilität und hoher Präzision, nimmt eine Sinterbasis mit optimiertem Spannungsdesign an und wird von SMT hergestellt.,Golddrahtverbindung, Membranschweißen, Hochvakuum-Ölung, Druckzyklus-Spannungsentlastung, Hochtemperaturalterung, Temperaturkompensation und andere Prozesse.Produktionserfahrung und technologische Innovation, die Produkte haben eine ausgezeichnete Stabilität und Leistung und werden von den Anwendern weithin anerkannt.
ProduktmerkmaleSilikondruckmessgerät:
- Breiter Messbereich: 0~10KPa~100Mpa
- mit einer Breite von mehr als 50 mm,
- Full316LSS, vollwertiges Titan- oder Hastelloy-Diaphragma
- O-Ringhalterung
- Hohe Genauigkeit und Stabilität
Anwendungen mit einem Druckmessgerät aus Silizium:
- Messdruck von Gas und Flüssigkeit
- Erdölgewinnung
- Wasserversorgung, Wärmeversorgung der Stadt
- Prozesssteuerungssystem
- Luftfahrt- und Schifffahrtsinspektionen
- Hydraulischer Druck
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typisch |
Max, du bist ein guter Mann. |
Einheiten |
| Druck Nichtlinearität |
±0.15
|
±0.3 |
% F.S. |
| Druckwiederholbarkeit und Hysterese |
0.02 |
0.05 |
% F.S. |
| Null-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Span-Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperaturfehler-Null |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Temperaturfehlerbereich |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Beweisdruck |
3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist |
- Ich weiß nicht. |
| Betriebstemperaturbereich |
- 20 bis 80 |
°C |
| Kompensationstemperaturbereich |
0~70, 0~50 ((Bereich≤20KPa) |
°C |
| Speichertemperaturbereich |
-40 bis 125 |
°C |
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Abmessung
1. Achten Sie auf die Passform zwischen der Kerngröße und dem Sendergehäuse während der Montage, um die erforderliche Luftdichte zu erreichen
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
