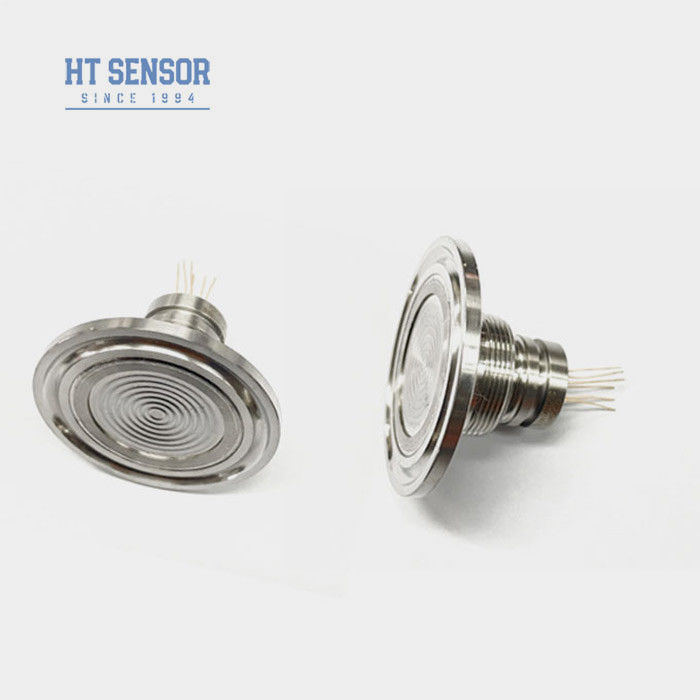

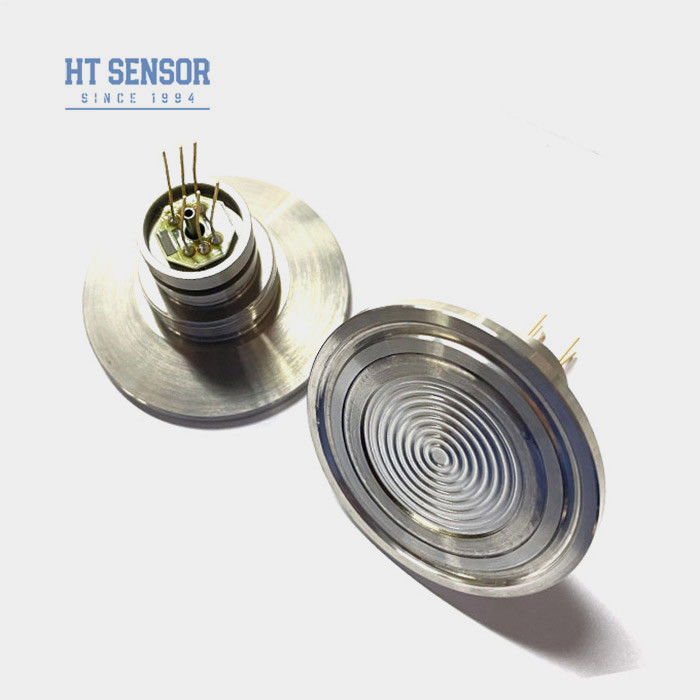

HT-IQ Silizium-Drucksensor mit bündiger Membran, Druckmessumformer-Kern 50,4 mm
Product Details
| Modell Nr.: | HT-IQ | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 30 mm | Messmedium: | Luft- und Flüssigkeitsklemmen |
| Dia: | 50.4 mm | Ausgabe: | Analog 100mv + 30mv |
| Leistung: | 1,5 mA | Typ: | Flush diffusiertes Silizium-Drucksensor |
| Material: | 316L Edelstahl | Faden: | 50.4 mm |
| Hervorheben |
HT-IQ-Silizium-Flush-Drucksensor,50.4mm-Silizium-Druckmessgerät,Durchspülung des Diaphragma-Drucktransmitters 50 |
||
Product Description
HT-IQ Silizium-Drucksensor für Flüssigkeitsprüfung mit 50,4 mm Klemmanschluss
HT-IQ PiezoresistiveSiliziumDrucksensor
Einführung eines Silikondrucksensors:
HT - IQ-Drucksensor ist ein Spüldiffusions-Silizium-Diaphragma-Drucksensor.Der Druck, den das Membran empfindet, wird durch das Silikonöl an den Druckchip übertragen, und die Kompensationsschaltung korrigiert das Drucksignal zu einem linearen elektrischen Signal.Alkohol und andere Gesundheitsindustrie und im Allgemeinen geeignet für MessmedienFlaches Membran mit Klemmstruktur, leicht zu installieren und zu entfernen, leicht zu reinigen.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- Fortgeschrittene Technologie und Verpackungen aus Edelstahl 316L
- Temperaturkompensation und Nullpunktkorrektur durch dicke Folie
- SchaltungAusgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Hochtemperaturspüldiaphragmenstruktur zur einfachen Reinigung
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 2,5 KΩ~6 KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einer Breite von mehr als 10 mm,: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 220 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |
| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
