BPHT24 Spülmembran-Druckmessumformer Edelstahl-Drucksensor 4-20mA Industrie-Füllstandssensor
Product Details
| Modell Nr.: | BPHT24 | Reichweite: | 0-10kpa bis 35Mpa |
|---|---|---|---|
| Leistung: | 24Vdc | Ausgabe: | 4-20mA /0-10VDC und so weiter |
| Faden: | G1/2 1/2NPT und so weiter | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Typ: | Ebener Membrandruckgeber-Sensor | Messmedium: | Flüssigkeit, Gas, Getränke und so weiter |
| Hervorheben |
BPHT24 Flush-Diaphragma-Druckwandler,Durchspülungsdiaphragma-Druckwandler 4-20mA,Drucksensor aus Edelstahl 4-20mA |
||
Product Description

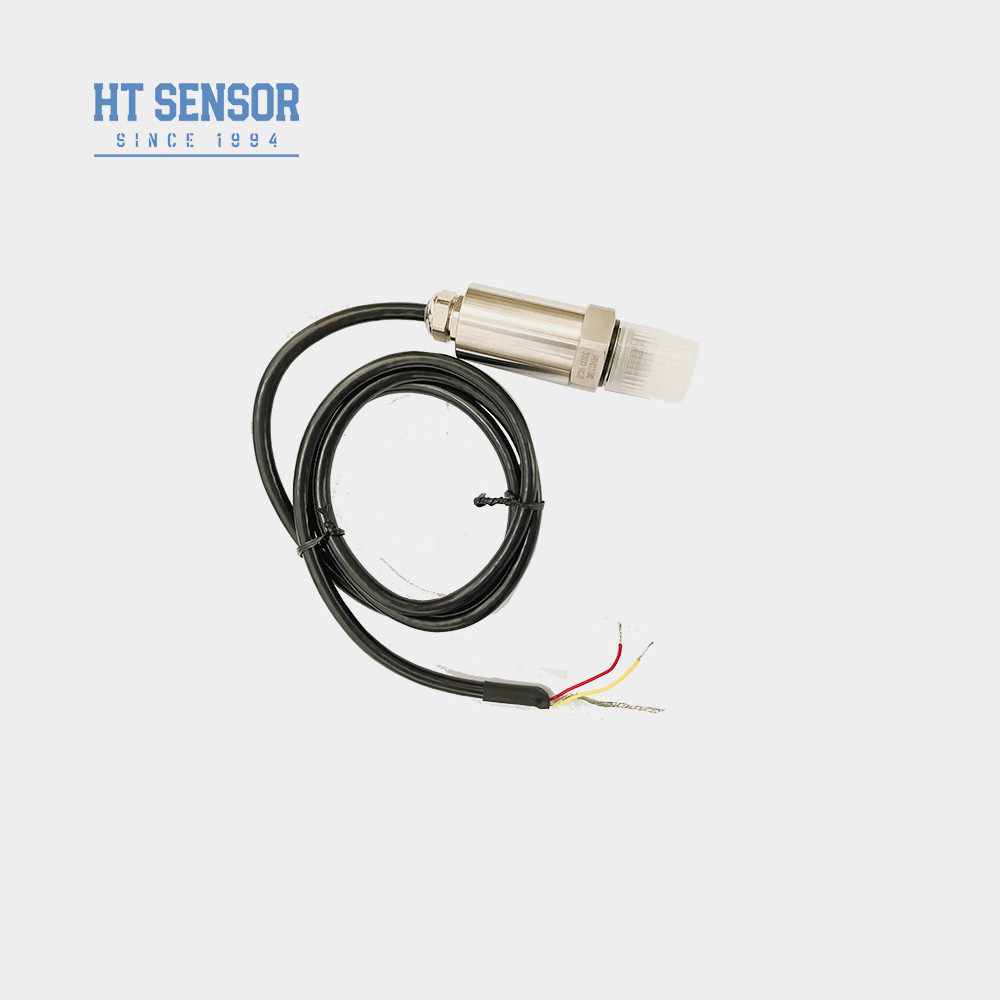

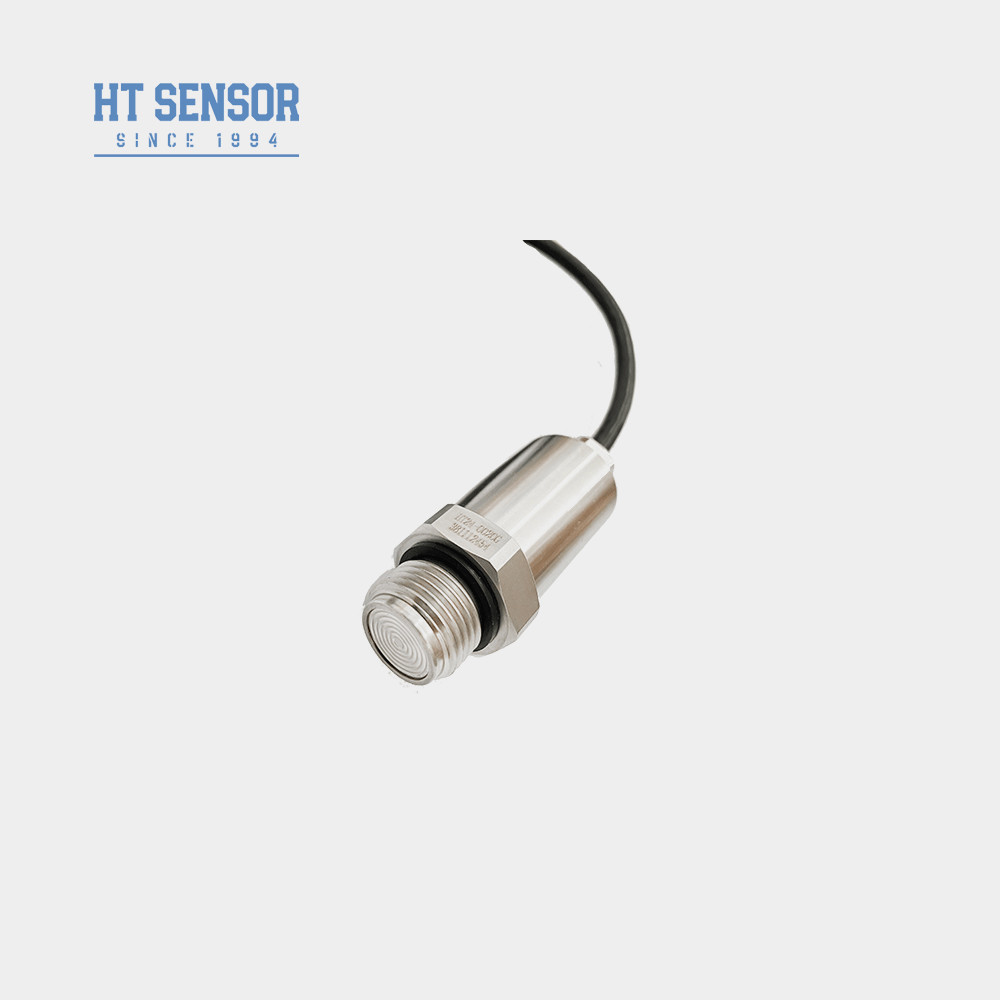

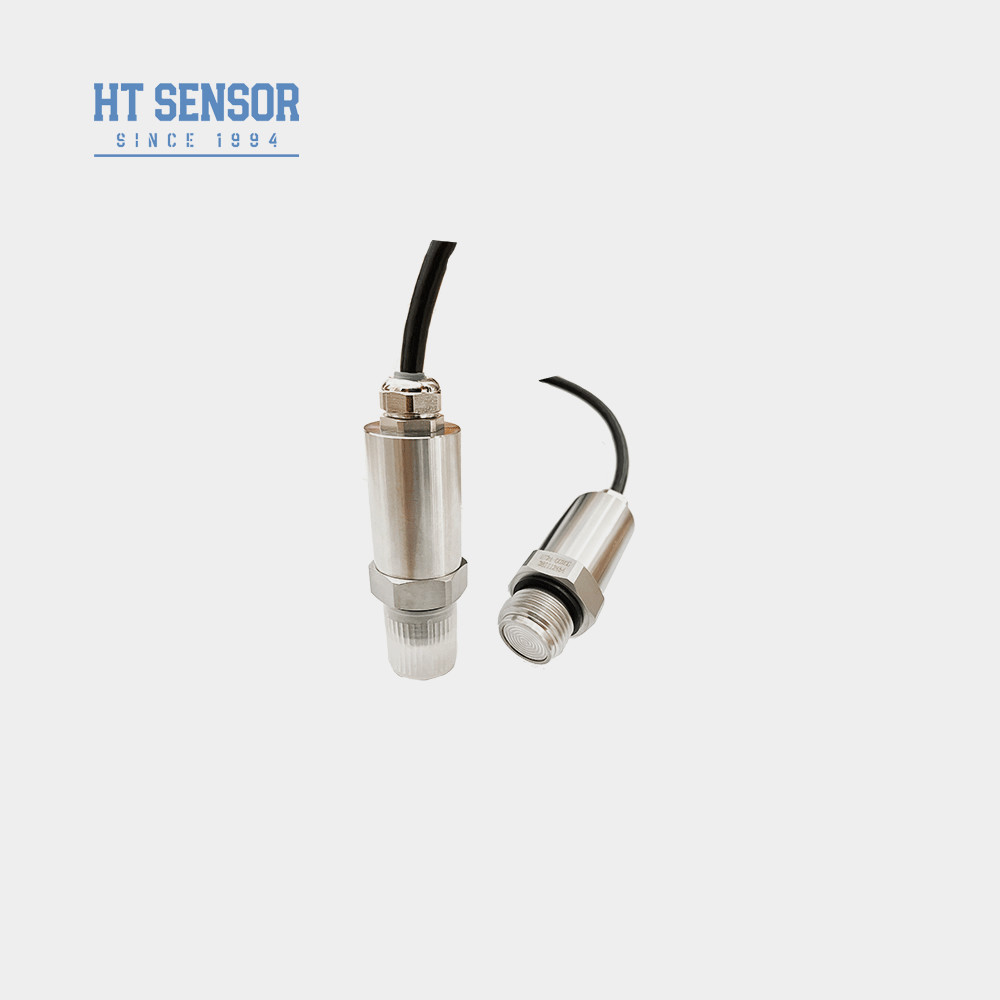

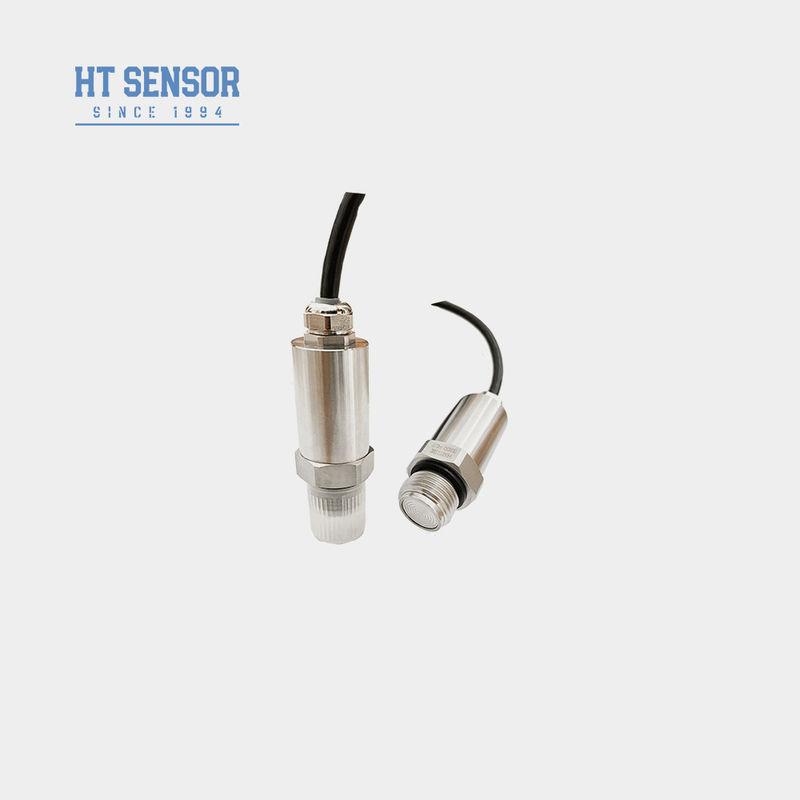

4-20mA BPHT24 Drucktransmitter-Sensor mit Voll-Edelstahl-Struktur
BPHT24 Drucktransmitter
Einführung des Drucktransmitter-Sensors mit bündigem Membran:
BPHT24 Drucktransmitter mit bündiger Membran SensorMit seinem Gewindedesign und der Flachfilmstruktur bietet der Drucktransmitter eine einfache Installation und präzise Druckmesstechnik. Er wird häufig in Automatisierungssystemen eingesetzt, um Drucksignale in elektrische Ausgänge umzuwandeln, was eine effektive Steuerung und Überwachung ermöglicht.
Produktmerkmale des Drucktransmitter-Sensors mit bündiger Membran:
1. Verschiedene Optionen für den Druckanschluss
2. Ausgelegt für hygienische Anwendungen zur Vermeidung von Ablagerungen
3. Hohe Genauigkeit mit einer Voll-Edelstahl-Struktur
4. Leicht zu reinigen
Anwendungen des Drucktransmitter-Sensors mit bündiger Membran:
- Dieses Produkt ist für die Messung von nicht korrosiven Gasen und Flüssigkeiten unter Verwendung von 316L-Material ausgelegt.
- Es eignet sich besonders gut für Anwendungen im Umweltschutz und in der chemischen Industrie.
- Das Produkt wird aufgrund seiner hohen Zuverlässigkeit und Genauigkeit auch in der Schifffahrts- und Luftfahrtindustrie weit verbreitet eingesetzt.
- Darüber hinaus ist dieser Drucktransmitter ideal für den Einsatz in der Medizin-, Biopharma- und Lebensmittelhygieneindustrie, wo Präzision und Sauberkeit von größter Bedeutung sind.
| Leistungsparameter des Drucktransmitter-Sensors mit bündiger Membran | |
| Messbereich | 0~35Kpa…~20MPa |
| Druckart | Überdruck, Absolutdruck, Relativdruck |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25ºC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholgenauigkeit & Hysterese | 0,02%F.S(typ.) 0,05%F.S(max.) |
| Langzeitstabilität | ±0,1%F.S/Jahr(typ.) ±0,2%F.S/Jahr(max.) |
| Nullpunkt-Temperaturdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Vollausschlag-Temperaturdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequenzgang | 2,4Khz |
| Kompensationstemperatur | 0-70ºC(≤10MPa, anpassbar) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,15kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485 Kommunikationsprotokoll | 3,6~30V / Batterie | 4-Draht |
| Aufbauzeichnung des Drucksensors mit bündiger Membran | |

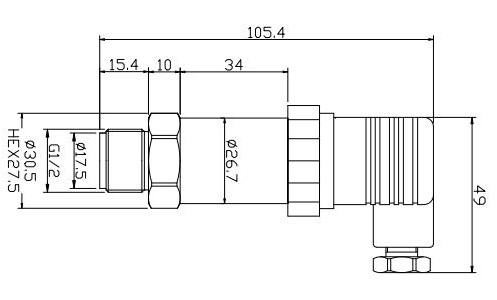

| Abmessungen | |
| Bestellhinweise |
- Bitte stellen Sie sicher, dass das zu prüfende Medium mit dem Kontaktteil des Produkts kompatibel ist, bevor Sie eine Auswahl treffen.
- Beachten Sie, dass explosionsgeschützte Produkte bei der Bestellung keine digitalen Anzeigeköpfe enthalten.
- Bei Bestellung eines Transmitters mit LCD- oder LED-Anzeigekopf stellen Sie sicher, dass die Stromversorgung nicht weniger als 20VDC beträgt.
- Für einen zuverlässigen Betrieb wird empfohlen, Blitzschutzvorrichtungen im Feld zu installieren und eine ordnungsgemäße Erdung des Produkts und der Stromversorgung sicherzustellen.
- Der Nennbetriebstemperaturbereich des Fluorkautschuk-O-Rings beträgt -20°C bis 250°C. Wenn die Betriebstemperatur unter -20°C liegt, wählen Sie bitte einen EPDM-O-Ring.
- Die Standardkabellänge beträgt 1,5 m, und es stehen drei Kabelmaterialien zur Auswahl. Wenn keine besonderen Anweisungen gegeben werden, wird Polyethylen-Kabelmaterial verwendet. Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie dies bitte bei der Bestellung an.
- Wenn besondere Anforderungen wie starke Vibrationen, kurzzeitige Stoßbelastungen oder starke elektromagnetische oder HF-Störungen vorliegen, informieren Sie uns bitte und geben Sie dies bei der Bestellung an.
| Bestellhilfe des Drucksensors mit bündiger Membran | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Aufbauzeichnung | |||||||
| IX | Drucktransmitter mit Anzeige | IIC/III | Industrieller Allzweck-/Anzeigedrucktransmitter | |||||
| T | Hochtemperatur-Drucktransmitter | |||||||
| Messbereich | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa oder MPa | X: Gibt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgedichtete Kabelausführung | |||||||
| B4 | 2088 Industriegehäuse | |||||||
| B5 | 2088 Industriegehäuse mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Überdruck | |||||||
| A | Absolutdruck | |||||||
| S | Relativdruck | |||||||
FAQ:
F1: Sind Sie ein Produktionsunternehmen?
A1: Ja, wir sind ein Produktionsunternehmen mit über 29 Jahren Erfahrung.
F2: Kundenspezifische Produkte
A2: Wir bieten OEM- und kundenspezifische Design-Services an, um Ihre spezifischen Anforderungen zu erfüllen.
F3: Qualitätsgarantie
A3: Unsere Produkte haben eine eingeschränkte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer. Wir bieten kostenlosen Ersatz oder Reparatur defekter Produkte innerhalb dieser Garantiezeit. Bitte beachten Sie, dass diese Garantie keine Einheiten abdeckt, die modifiziert, missbraucht oder vernachlässigt wurden.
F4: Versand und Verpackung
A4: Wir versenden unsere Produkte in der Regel über internationale Expressdienste wie UPS, FedEx, DHL und INT. Die Fracht ist vorausbezahlt, aber wir können auch Ihr Versandkonto für die Abholung nutzen. Unsere Produkte werden gemäß den Standardanforderungen für Exportverpackungen verpackt und beinhalten eine Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5: Unser engagiertes Vertriebsteam steht Ihnen für alle technischen oder geschäftlichen Anfragen zur Verfügung. Sie können uns eine Nachricht hinterlassen oder auf die Option Online-Service klicken, um mit uns in Kontakt zu treten.
