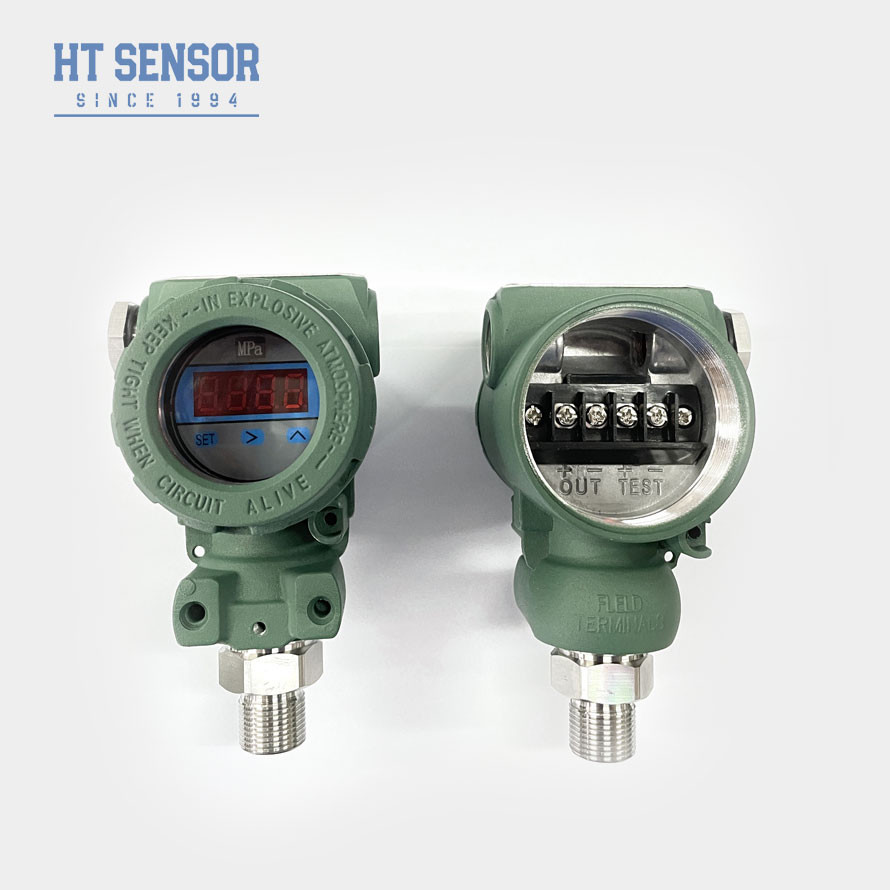

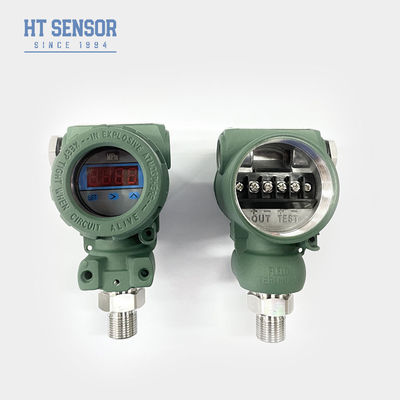

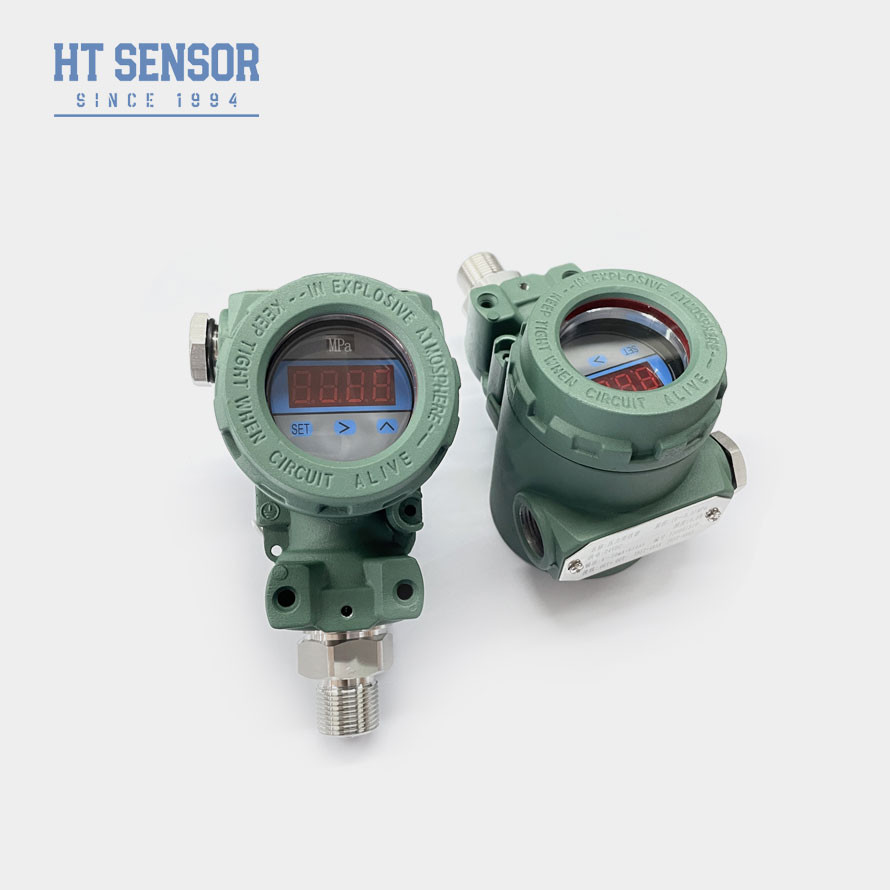

Druckübertrager BP93420-III
Einführung eines intelligenten Drucksensors:
Der intelligente Druckmessgerät BP93420-III ist ein Sensorgerät mit intelligenten Funktionen, mit dem der Druck von Flüssigkeit oder Gas gemessen und in die entsprechende RS485 umgewandelt wird.HART- und andere Standard-AusgangssignaleDiese Art von Drucktransmitter ist in der Regel mit fortschrittlichen elektronischen Komponenten und Prozessoren ausgestattet, um Datenerfassung, Signalverarbeitung,Kommunikationsübertragung und andere FunktionenIntelligente Drucktransmitter sind für ihre hohe Genauigkeit, Stabilität und Zuverlässigkeit bekannt und erleichtern die Fernüberwachung sowie die Integration in andere intelligente Systeme.Sie werden in der industriellen Automatisierung weit verbreitet, intelligente Fertigung, Umweltüberwachung und andere Bereiche, um den Nutzern eine effiziente und genaue Druckmessung und Datenverwaltung zu ermöglichen.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Weite Messbereiche, unterschiedliche Druckschnittstellen.
2.Schutzniveau IP65
3- Verschiedene Ausgangssignalformen.
Anwendungenmit einer Breite von mehr als 20 mm,:
1. geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten in 316L Edelstahl.
2Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3. Druckmessung und -kontrolle in rauen Industrieumgebungen im Freien.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparametermit einer Leistung von mehr als 50 W und |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
aus Aluminium |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 1,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA/HART |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung, informieren Sie uns bitte und geben Sie dies in der Bestellung an.
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
F1: Sind Sind Sie eine Handelsfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
