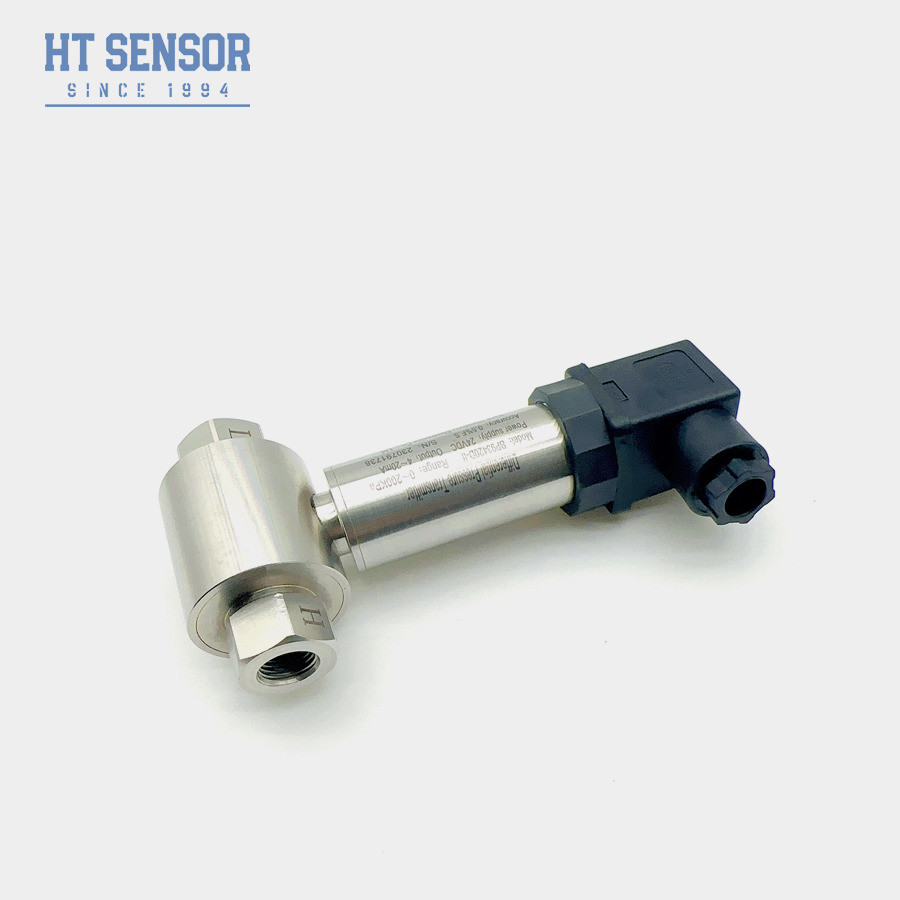

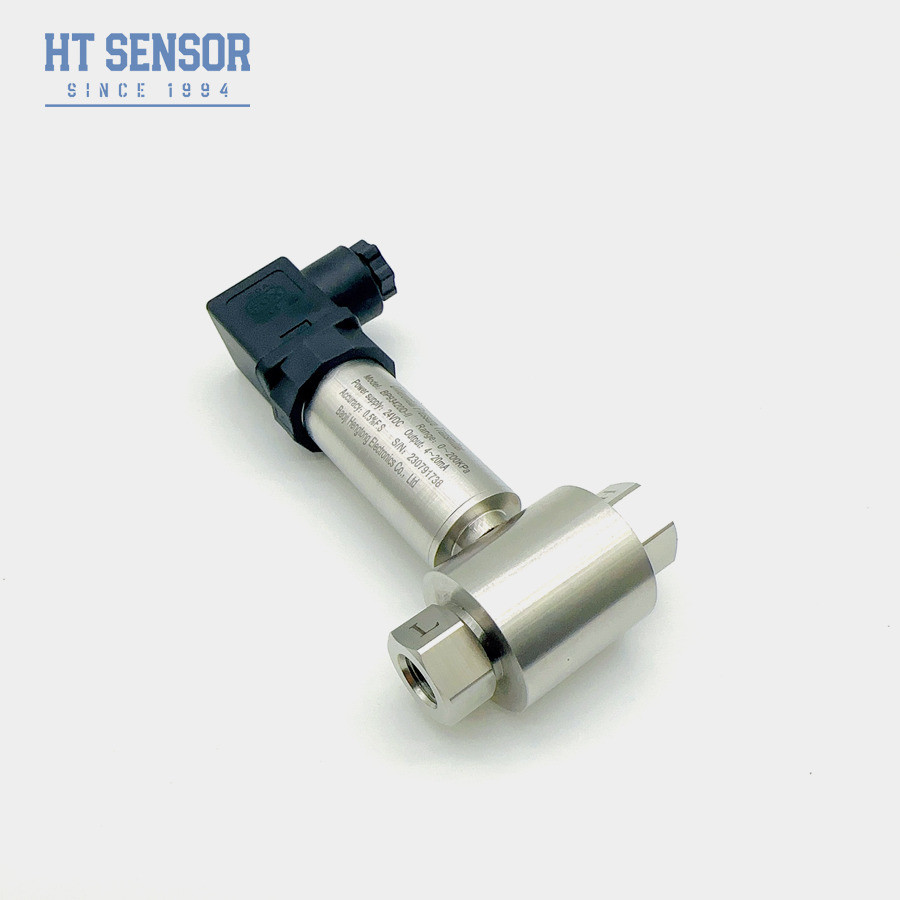

BP93420D-II Differenzdrucktransmittersensor
Product Details
| Modell: | BP93420D-II | Reichweite: | 0-10KPA ~ 2MPA |
|---|---|---|---|
| Leistung: | 5VDC/24VDC | Ausgabe: | 0.5-4.5V 4-20mA RS485 UND so weiter |
| Material: | Edelstahl | Faden: | Männlich und weiblich G1/4 usw. |
| Drucktyp: | Differenzdruck | Schutzklasse: | IP65 |
| Arbeitstemperatur: | 0-60℃ | Stecker: | Big Din oder OEM |
| Hervorheben |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
BP93420D-II Differenzdrucktransmittersensor für den Differenzdruck in einer Flüssigkeit
BP93420DIIDDifferenziellePRückkehrÜbertrager
Einführung des Differenzdrucktransmitters:
Der BP93420DII-Differenzdrucksensor ist ein Sensor, mit dem der Differenzdruck in einer Flüssigkeit gemessen wird.Es kann den Druckunterschied zwischen zwei verschiedenen Punkten messen und wird häufig zur Überwachung des Niveaus in einer Rohrleitung verwendetDifferenzdrucksensoren werden in industriellen Steuerungssystemen, HVAC-Systemen und bei der Messung des Flüssigkeitsniveaus weit verbreitet.
Insgesamt sind Differenzdrucksensoren in einer Vielzahl von industriellen und kommerziellen Anwendungen unverzichtbar, da sie kritische Daten für die Steuerung des Flüssigkeitsflusses, die Aufrechterhaltung der Luftqualität,und Steuerung von FlüssigkeitswertenDurch ihre Vielseitigkeit und Zuverlässigkeit sind sie in zahlreichen Systemen, in denen präzise Druckdifferenziale gemessen und überwacht werden müssen, unerlässliche Komponenten.
Produktmerkmalemit einer Leistung von mehr als 50 Watt:
- Der Sender ist aus Edelstahl gefertigt und daher kompakt und einfach zu installieren
- Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten
- Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungenmit einer Leistung von mehr als 50 Watt:
- Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
- Anwendung in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparametermit einer Leistung von mehr als 50 Watt | |
|---|---|
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 100°C |
| Schwingungen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Bestelltippsmit einer Leistung von mehr als 50 Watt |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen Drei-Ventil-Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an
| Bestellleitfadenmit einer Leistung von mehr als 50 Watt | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
