| Herkunftsort: | Baoji, China |
|---|---|
| Markenname: | HT SENSOR |
| Zertifizierung: | CE,RoHs,ISO9001 |
| Modellnummer: | HT-IQ |
| Min Bestellmenge: | 1 |
| Preis: | Negotiable |
| Verpackung Informationen: | Standardpaket für die Ausfuhr |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | Western Union, L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück/Monat |
| Modell Nr.: | HT-IQ | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 30 mm | Messmedium: | AIR und Flüssiges Wasser und Öl |
| - Ich weiß.: | 50.4 mm | Ausgabe: | Analog 100mv + 30mv |
| Macht: | 1.5mA | Typ: | Flush diffusiertes Silizium-Drucksensor |
| Material: | 316L Edelstahl | Faden: | 50.4 mm |
| Markieren: | Klemm-Flush-Sensor,Klemm dicht versiegelter Diaphragma-Druckwandler,Versiegelter Diaphragma-Flush-montierte Sensor |
||

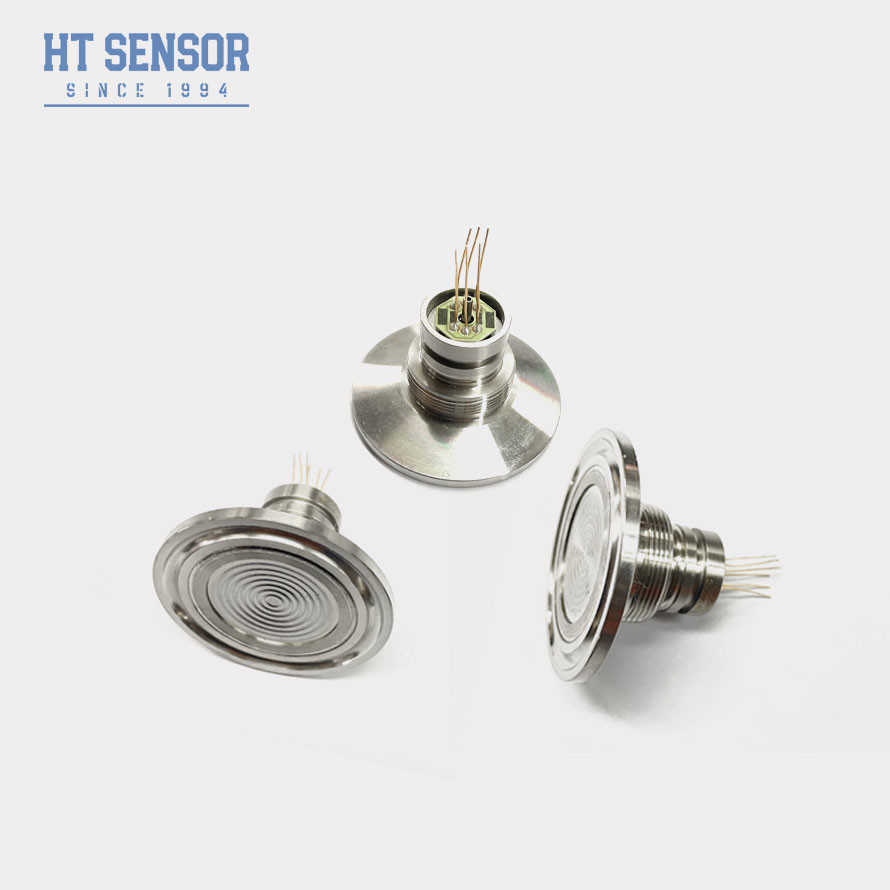

HT-IQ PiezoresistiveSiliziumDrucksensor
Einführung eines Silikondrucksensors:
HT - IQ-Drucksensor ist eine Art Spüldiffusions-Silizium-Diaphragma-Drucksensor.Das Zwerchfell fühlt Druck durch Silikonöl wird an den Chip weitergegeben, wird der Kompensationskreis für Drucksignal lineare elektrische Signale korrigiert. Die Karte ist dicht versiegelt, um Skalierung, unhygienisch und Haftung zu verhindern.Wein- und andere Gesundheitsindustrie, in der Regel geeignet für Messmedien, die möglicherweise kontaminiert sind.
| Leistungsparametermit einer Breite von mehr als 10 mm,: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 200 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
