HT19F Diaphragma Silizium-Drucksensor Zelle Piezoresistive Sensor Edelstahl
Product Details
| Material: | 316L | Mindestbereich: | 10kpa |
|---|---|---|---|
| Maximaler Bereich: | 60MPa | Liefern: | 1,5 mA |
| Ausgabe: | 100mv + 30mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT19 | Hoch: | 12 mm |
| Öl: | Diffusionssilicium | Faden: | NEIN |
| Hervorheben |
Piezoresistiver Diaphragma-Siliziumdrucksensor,Edelstahldiaphragma Siliziumdrucksensor,Zellpiezoresistiver Sensor |
||
Product Description
HT19F Piaphragm Silizium-Drucksensor Zelle Piezoresistive Sensor Herstellung

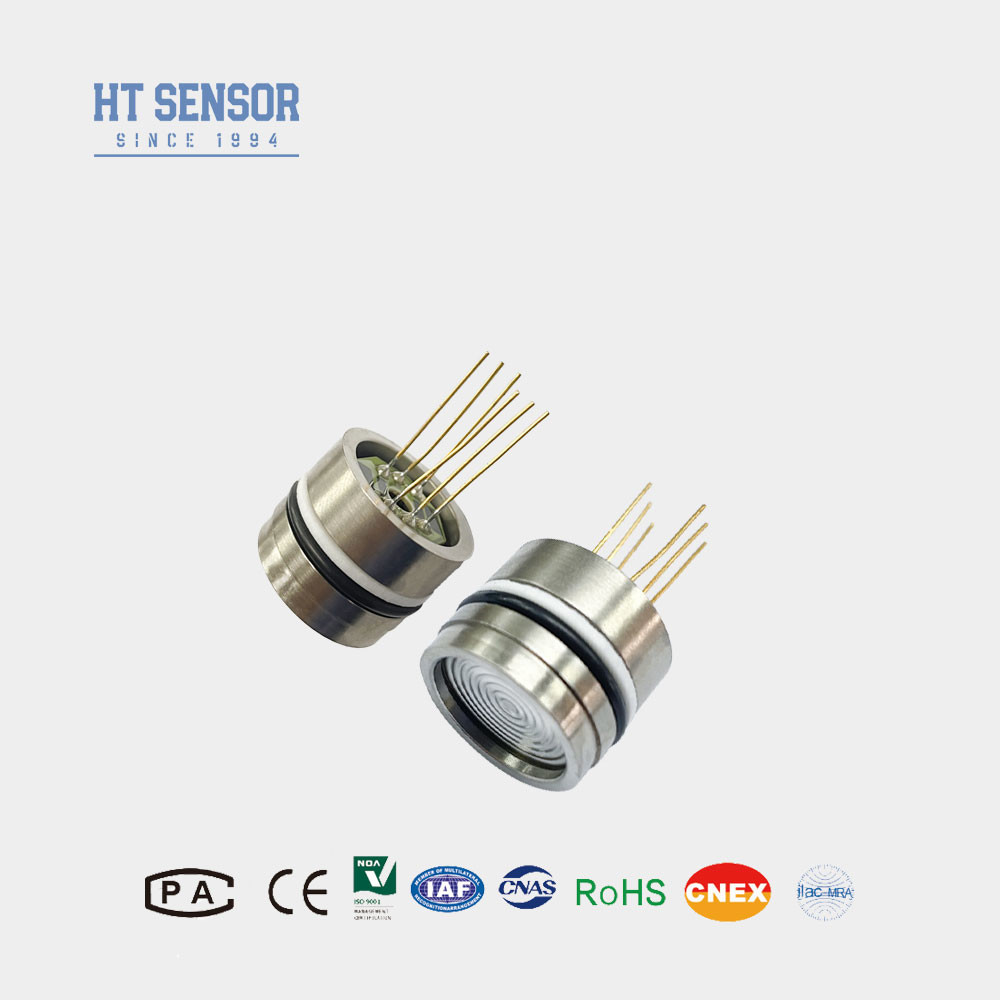

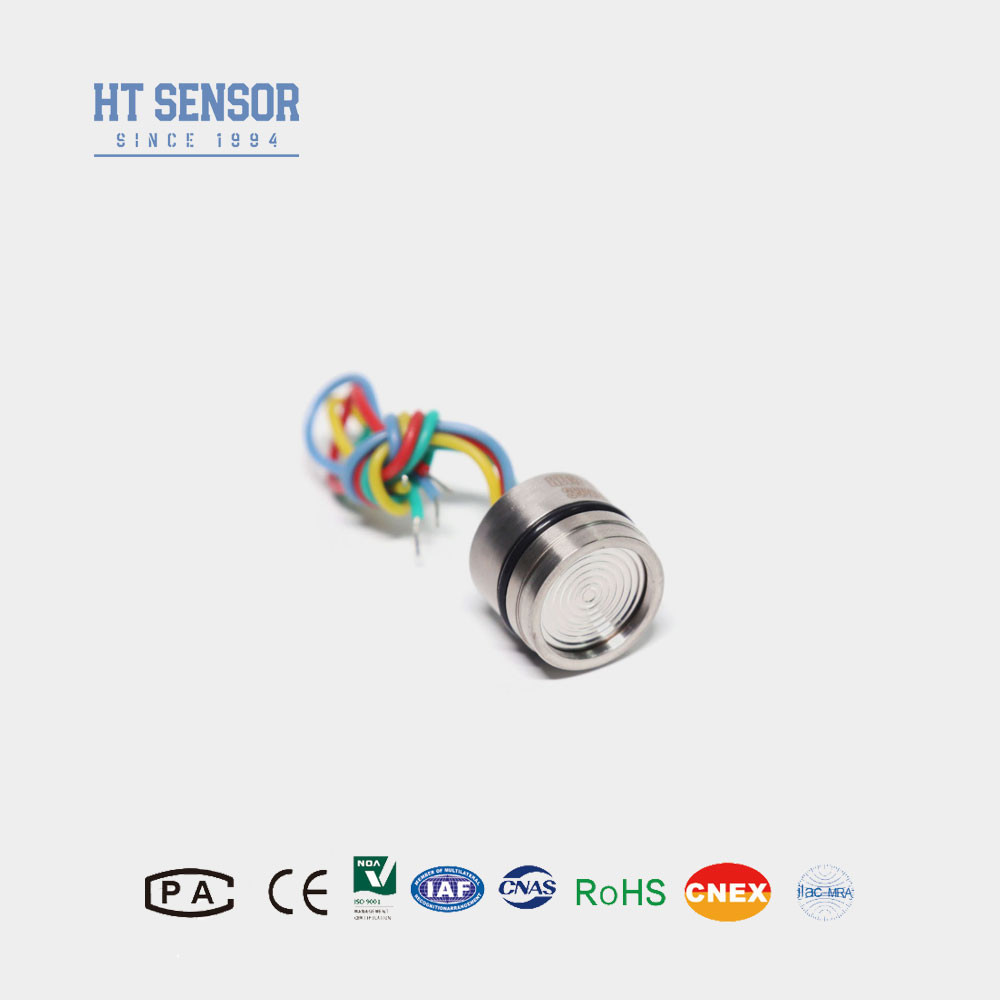

HT19F SiliziumdruckSensor
Einführung eines Siliziumdrucksensors:
HT19F piezoresistiver Silizium-Drucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Sensorverkapselung unter Verwendung von Silikonöldruck von einem 316 l großen Diaphragma aus Edelstahl auf das Sensorelement.Piezoresistiver Drucksensor mit international fortgeschrittenem hochstabilem, hochpräzisen Silizium-Druckchip, der Verwendung eines optimierten Spannungsdesigns der gesinterten Basis, SMT, Golddrahtbindung,Schweißen mit Zwerchfläche, Hochvakuumbeschichtung, Elimination von Druckkreislaufbelastungen, Alterung bei hoher Temperatur, Temperaturkompensation und andere Prozesse.Produktionserfahrung und technische Innovation, die Produkte haben eine ausgezeichnete Stabilität und Leistung, die von den Benutzern weithin anerkannt werden.
ProduktmerkmaleSilikondruckmessgerät:
- Breiter Messbereich: 0~10KPa~100Mpa
- mit einer Breite von mehr als 50 mm,
- Full316LSS, vollwertiges Titan- oder Hastelloy-Diaphragma
- O-Ringhalterung
- Hohe Genauigkeit und Stabilität.
Anwendungen mit einem Druckmessgerät aus Silizium:
- Messdruck von Gas und Flüssigkeit
- Erdölgewinnung
- Wasserversorgung, Wärmeversorgung der Stadt
- Prozesssteuerungssystem
- Luftfahrt- und Schifffahrtsinspektionen
- Hydraulischer Druck
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC
Eintrittsimpedanz: 3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Isolierwiderstand: ≥ 100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Leistungsparameter: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. | ||||
| Typ | Maximal | Einheit | |||
| Linearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Betriebstemperatur | -20 ¢80 | °C | |||
| Speichertemperatur | - 40 ¢ 125 | °C | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | 28 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | |||||
Abmessung
Anmerkung:
1Bei der Montage ist darauf zu achten, daß die Kerngröße und das Transmittergehäuse abgestimmt sind, um die erforderliche Luftdichte zu erreichen.
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie die Drucköffnung des Messkerns offen für die Atmosphäre, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich der Pin ändert, lesen Sie bitte das Etikett auf dem eigentlichen Produkt.
