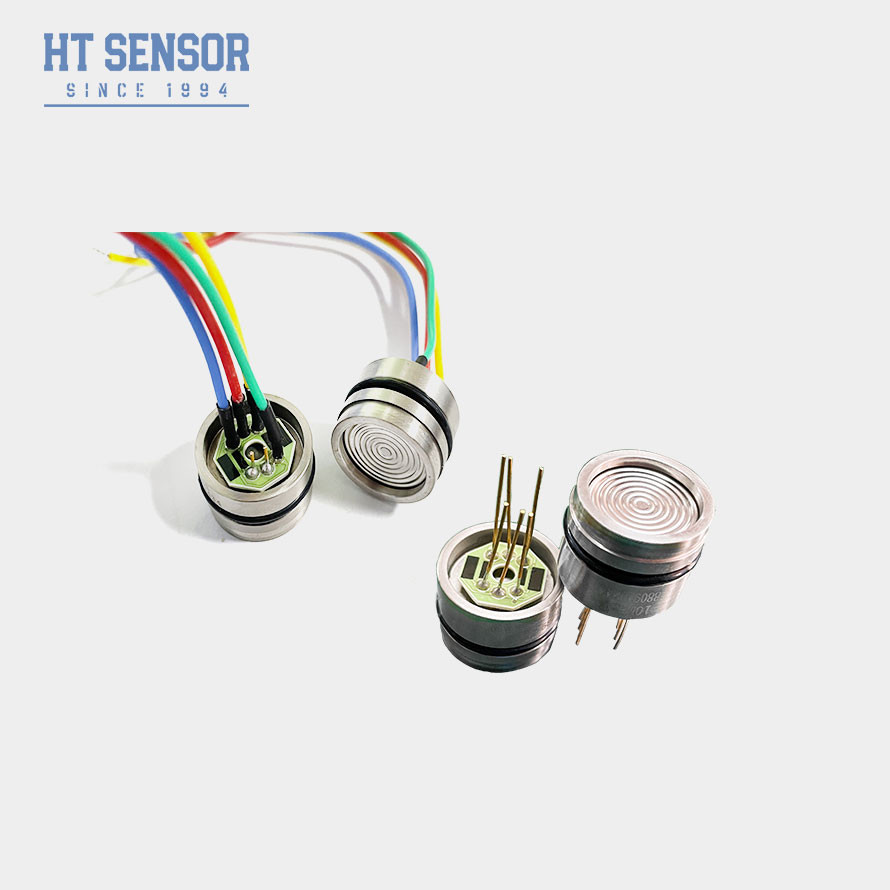

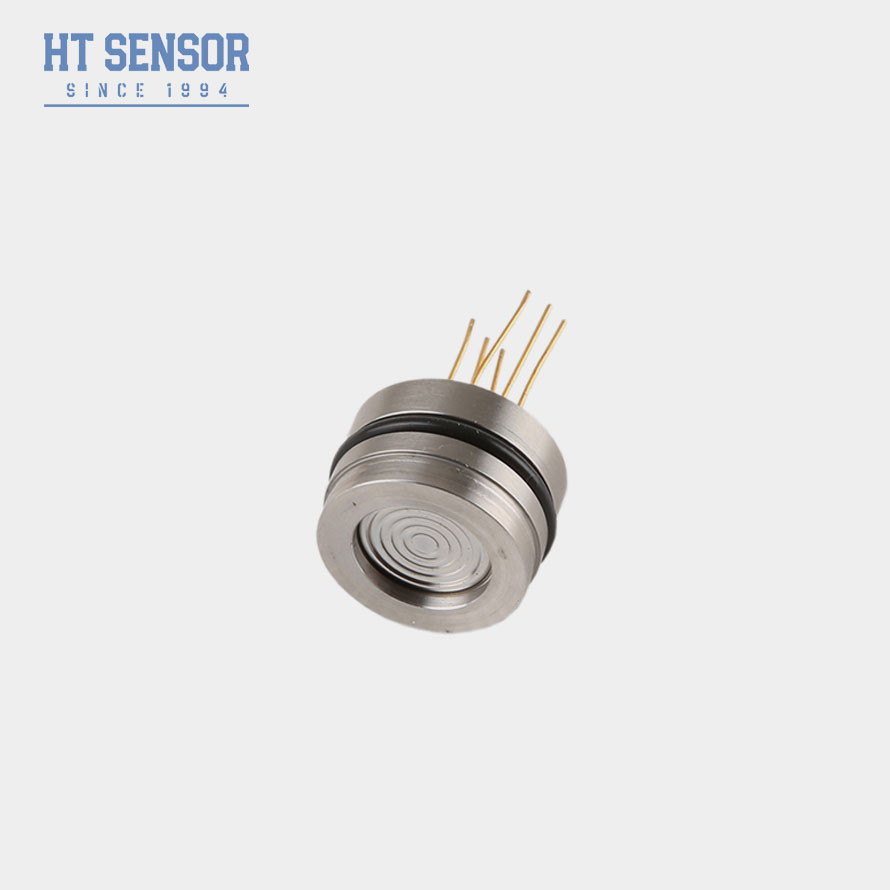

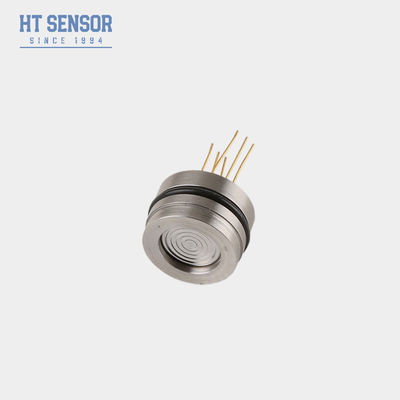

HT19 Diffusionssiliziumdiaphragma-Drucksensor 316L Edelstahl-Niveausensor

HT19 PiezoresistiveSiliziumDrucksensor

Einführung eines 15mm-Siliziumdrucksensors:

HT19 piezoresistiver Silizium-Drucksensor. Seine Hauptkomponenten sind Silizium-Sensoren mit hoher Stabilität.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragen.Der piezoresistive Effekt von diffusem Silizium wurde zur Messung des Luft-Flüssigkeitsdrucks verwendet.Es ist der am häufigsten verwendete Silizium-Sensor, um Druck zu messen und der Preis ist auch billiger als andere Arten.

Elektrische Leistungmit einem Druckmessgerät aus Silizium von 15 mm:

• Versorgung:1.5mADC
• Eintrittsimpedanz: 3KΩ~6KΩ
• Ausgangsimpedanz:2.5KΩ~6KΩ
• Isolierwiderstand: ≥ 100MΩ/50VDC
• Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
• Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl

Leistungsspezifikation des Siliziumdrucksensors:

Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5 mA Temperatur: 25°C

Abmessung

1Bei der Montage ist darauf zu achten, daß die Kerngröße und das Transmittergehäuse abgestimmt sind, um die erforderliche Luftdichte zu erreichen.
2. Während der Montage der Hülle stellen Sie sicher, dass sie vertikal ausgerichtet ist, und üben Sie gleichmäßig Druck aus, um zu vermeiden, dass die Ausgleichsplatte steckt oder beschädigt wird.
3Wenn das zu prüfende Medium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4Vermeiden Sie es, das Sensordiaphragma mit Händen oder mit scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie den Druckanschluss des Messdruckkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messdruckkerns gelangen.
6. Wenn sich die Anschrift ändert, wenden Sie sich bitte an das eigentliche Versandetikett.
