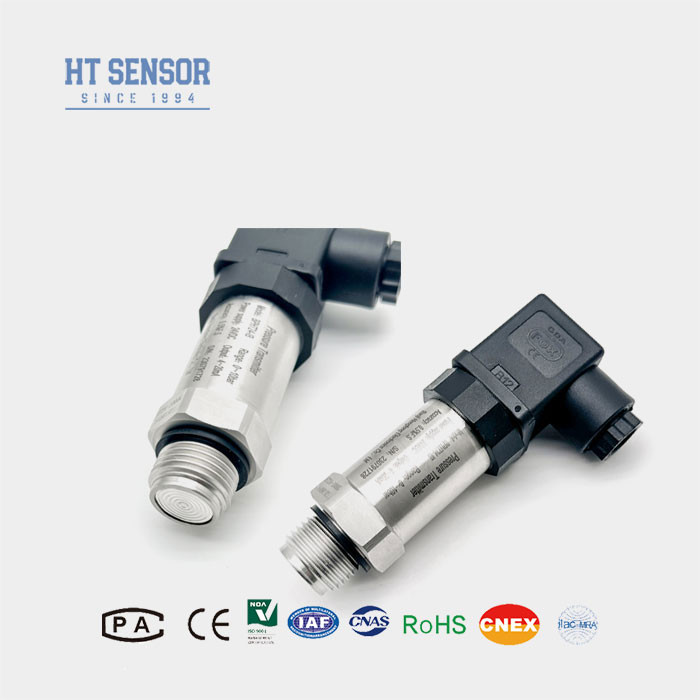

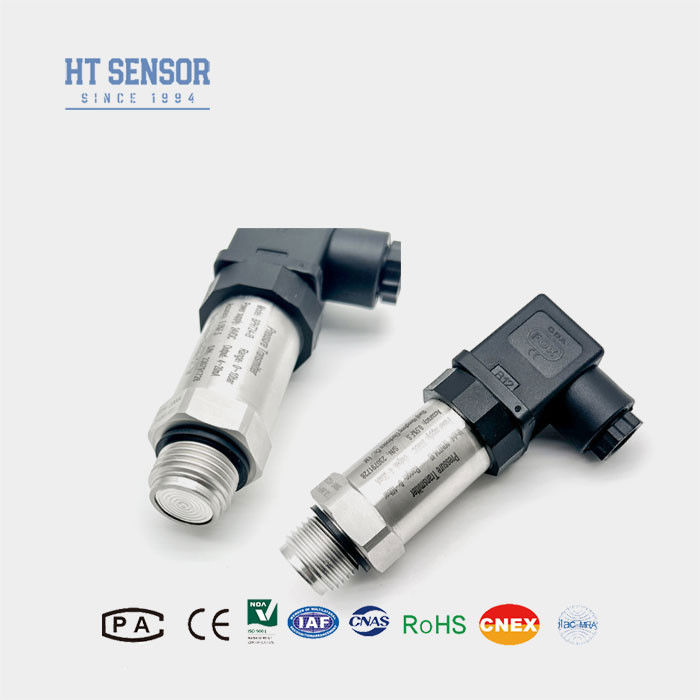

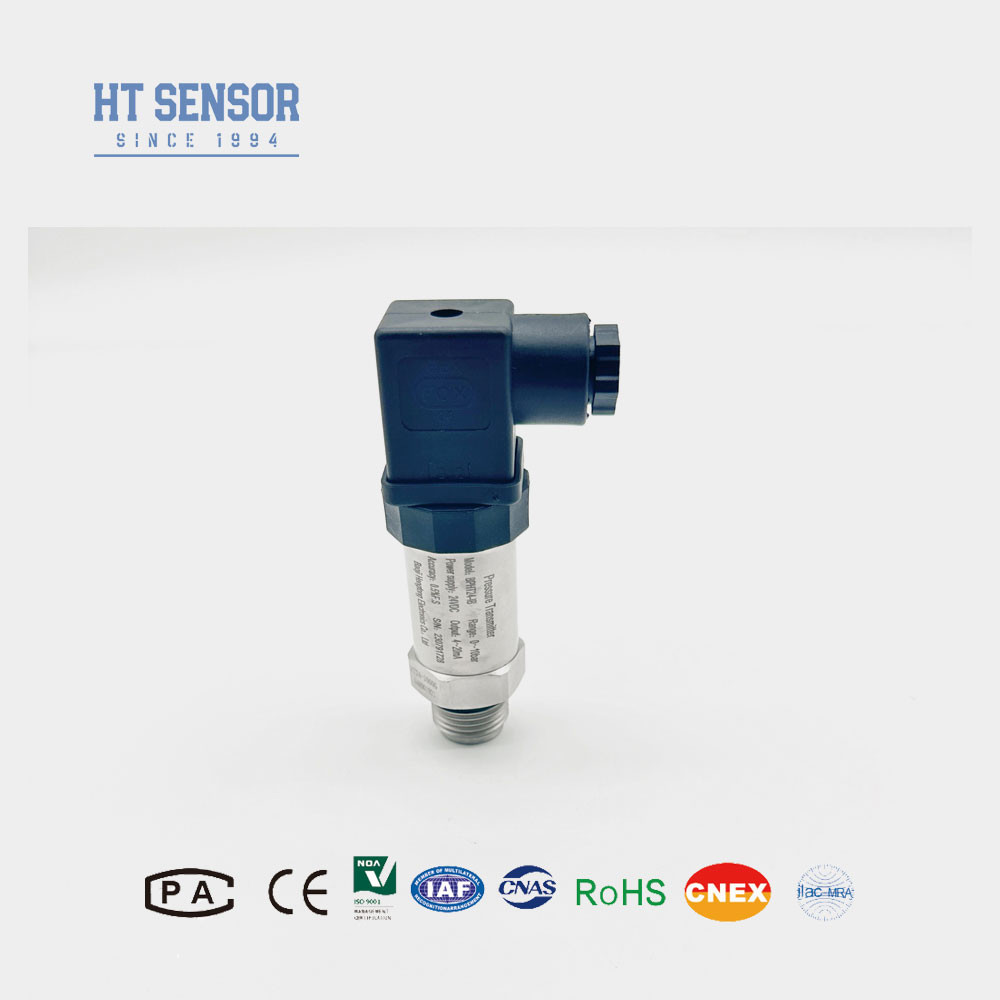

BPHT24 Drucktransmittersensor
Einführung des Spülzellen-Diaphragmen-Drucksensors:
Der BPHT24 Spülzellendiaphragma-Druck-Sender hat ein Gewindebau und eine flache Membrankonstruktion.Der Sanitärdruckmessgerät ist ein Sanitärdruckmessgerät, das für die Messung des Lebensmittelprozesses geeignet ist.Die Schaltfläche für den Spüldruck kann mit Hilfe von Zollfäden oder Klemmen und Sanitärröhren erreicht werden, die aus Klemmen und Sanitärröhren bestehen.BPHT24-Drucktransmitter sind in der Lebensmittelindustrie weit verbreitet, pharmazeutische, Brauerei, Fermentationsindustrie und andere Industriezweige. Unterteilt in konventionelle Art, hochtemperaturspezifische Wärmeablösung, Kartenflächenfolie, Klemmöl gefüllte Art (sanitäre Art),Klemmplattenfilm, Spülfilm, alle aus Edelstahl.
Produktmerkmalemit einem Druckmessgerät mit Spülzelle:
1Verschiedene Druckschnittstellenoptionen.
2.entworfen für hygienische Anwendungen, um mittlere Vergrößerung zu verhindern.
3Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur.
4- Einfach zu reinigen.
Anwendungenmit einem Druckmessgerät mit Spülzelle:
- Dieses Produkt ist für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L-Material ausgelegt.
- Es eignet sich besonders gut für Anwendungen im Umweltschutz und in der chemischen Industrie.
- Das Produkt wird aufgrund seiner hohen Zuverlässigkeit und Genauigkeit auch in der Schifffahrts- und Luftfahrtindustrie weit verbreitet.
- Darüber hinaus eignet sich dieser Druckspender für den Einsatz in der Medizin-, Biopharma- und Lebensmittelhygieneindustrie, wo Präzision und Sauberkeit von größter Bedeutung sind.
| Leistungsparametermit einem Druckmessgerät mit Spülzelle |
| Messbereich |
0~35 Kpa...~20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (Typ.) ± 0,2% F.S./Jahr (Max.) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
- Bitte stellen Sie vor der Auswahl sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
- Es ist zu beachten, dass explosionssichere Produkte bei der Bestellung nicht mit digitalen Display-Heads geliefert werden.
- Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf ist sicherzustellen, dass die Stromversorgung mindestens 20 VDC beträgt.
- Für einen zuverlässigen Betrieb wird empfohlen, Blitzschutzvorrichtungen im Feld zu installieren und die richtige Erdung des Produkts und der Stromversorgung sicherzustellen.
- Der Nennbetriebstemperaturbereich des O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur unter -20°C ist ein EPDM-O-Ring zu wählen.
- Die Standardkabellänge beträgt 1,5 m und es gibt drei Kabelmaterialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial benötigen, bitte in der Reihenfolge angeben.
- Wenn besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkräfte oder starke elektromagnetische oder HF-Störungen bestehen, teilen Sie uns dies bitte mit und geben Sie dies in der Bestellung an.
| Bestellleitfadenmit einem Druckmessgerät für die Spülzelle |
| BPHT24 |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IX. |
Anzeige Drucktransmitter |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| T |
Hochtemperaturbeständige Drucktransmitter |
|
|
| |
Messbereich |
0~35 Kpa...~20 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
