BP156 OEM&ODM Silizium-Digital-Drucksensor-Sender 4-20mA Sensor für Industrie
Product Details
| Model NO.: | BP156 | Customized: | Customized |
|---|---|---|---|
| Protection Rating: | IP65 | Ausgleichstemperatur: | -20 bis 70°C |
| Housing Material: | 316L | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Specification: | Diffused Silicon Pressure sensor | Ursprung: | Baoji, China |
| HS Code: | 9026209090 | Versorgungsmaterial-Fähigkeit: | 2000 Stück/MONAT |
| Structure Type: | Welded | Measuring Medium: | Liquid or Gas |
| Accuracy Grade: | 0.25%, 0.5% | Pressure range: | 0kpa~10kpa...10MPa |
| Hervorheben |
Digitale Drucksensor-Sender für die Industrie,Silikon-Digitaldrucksensor-Sender,BP156 Digitale Drucksensorübertrager |
||
Product Description

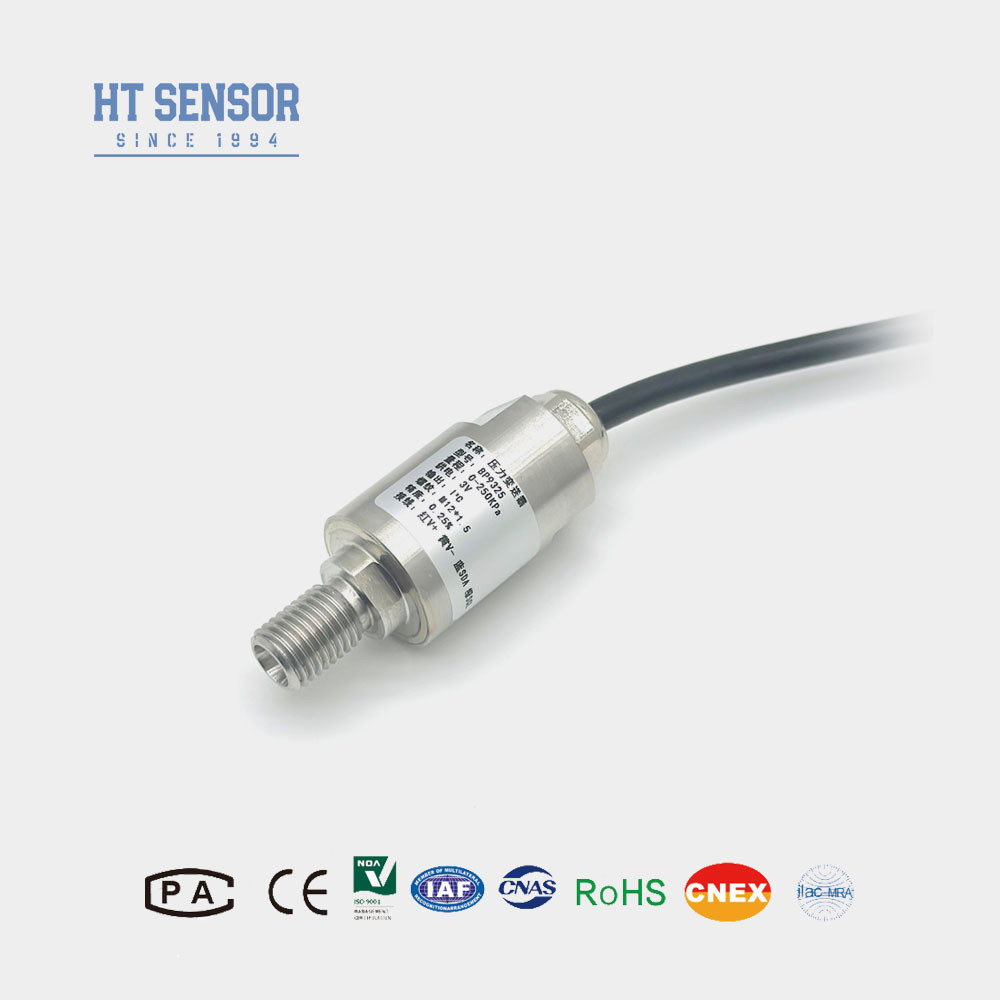

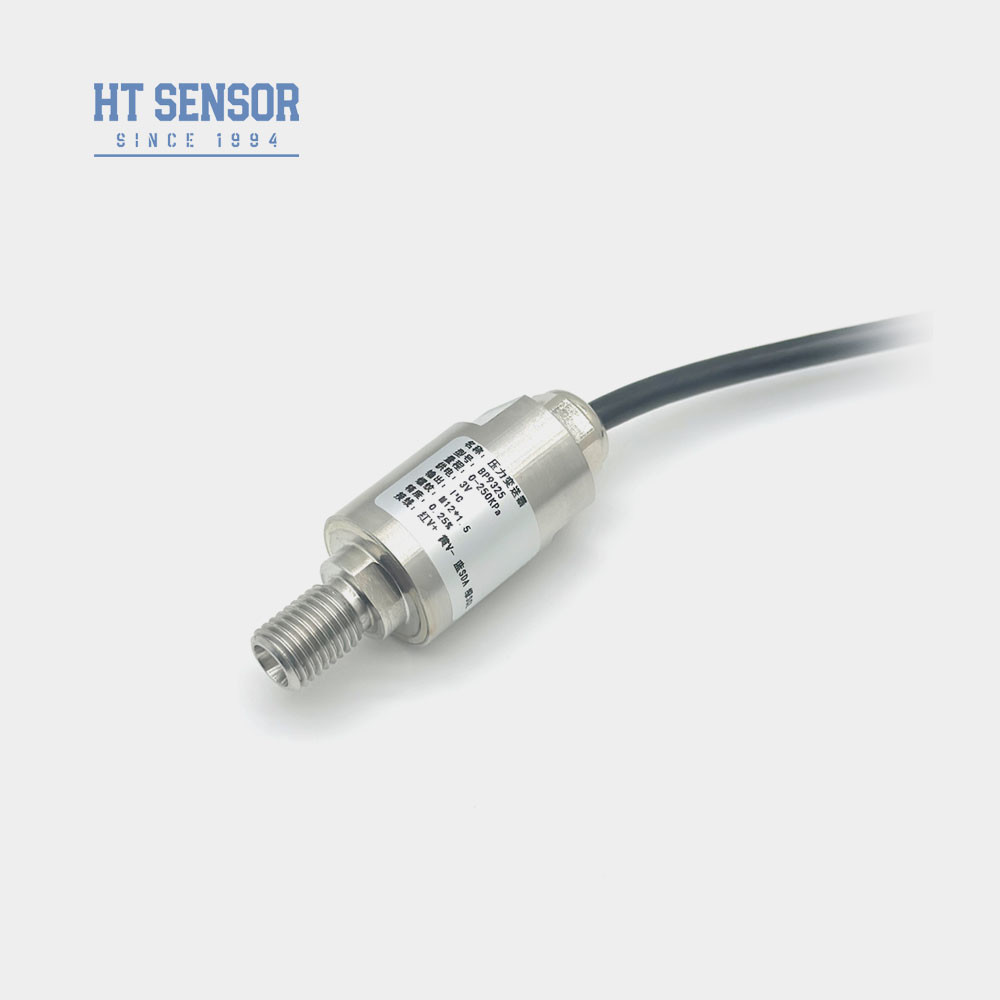

BP156 Silikon-Digitaldrucksensor-Sender
Einführung eines Silikon-Drucksensors:
Der Silikondrucksender BP156 verwendet als Signalmesselement den mit Öl gefüllten Kern der HT-Serie aus Silikon-druckbeständiger Isolationsmembran.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus Edelstahl, das Sensorsignal in ein Standard-Ausgangssignal umwandelt.Digitale Kompensation in Drucktransmittern ist eine Technik, die zur Verbesserung der Genauigkeit und Leistung von Druckmessungen durch Korrektur von Fehlern und Nichtlinearitäten durch digitale Verarbeitung verwendet wird.
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3.Dauerhafte Stahlkonstruktionen
4.ZahlenKompensationstechnik
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
Leistungsparameter:
| Messbereich | 0 kPa ~ 10 kPa...20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 der Richtlinie 2008/57/EG durchzuführen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |

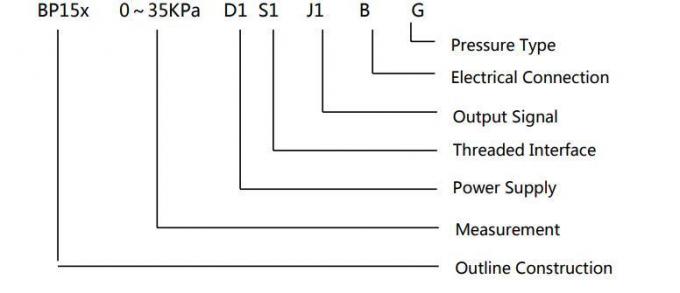

Auswahlbeispiele:
Bestelltipps:1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie bitte unsere Firma und geben Sie diese in der Bestellung an.
| Bestellführer: | |||||||||
| BP15X | Analogdrucktransmitter | ||||||||

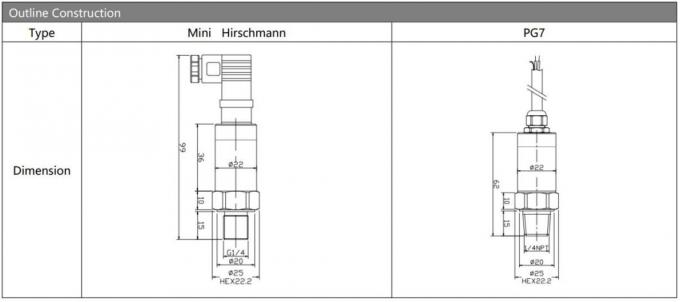

| Code | Entwurf des Baus | ||||||||

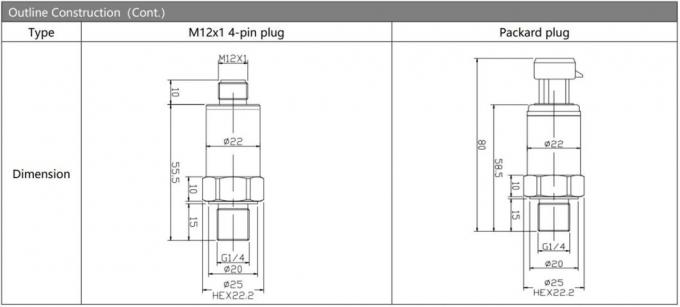

| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||
| Code | Elektrische Verbindung | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
