10kpa gute Stabilität Silizium-Drucksensor für Trocken-Nicht-Korrosions-Gas-Drucksensor-Messung
Product Details
| Modell Nr.: | HT12 | Thread-Typ: | TO8 |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 20 mm | Messmedium: | Gasluft |
| Reichweite: | 0 bis 10 kPa bis 1000 kPa | Ausgabe: | Analogsignal |
| Leistung: | 1,5 mA | Hs-Code: | 9026209090 |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Anpassung: | Verfügbar OEM und ODM |
| Hervorheben |
Nicht korrosiver Gas Silizium-Drucksensor,10kpa Silizium-Drucksensor |
||
Product Description
10 kpa Gute Stabilität Silizium-Drucksensor für die Messung des Drucks von trockenem, nicht korrosivem Gas

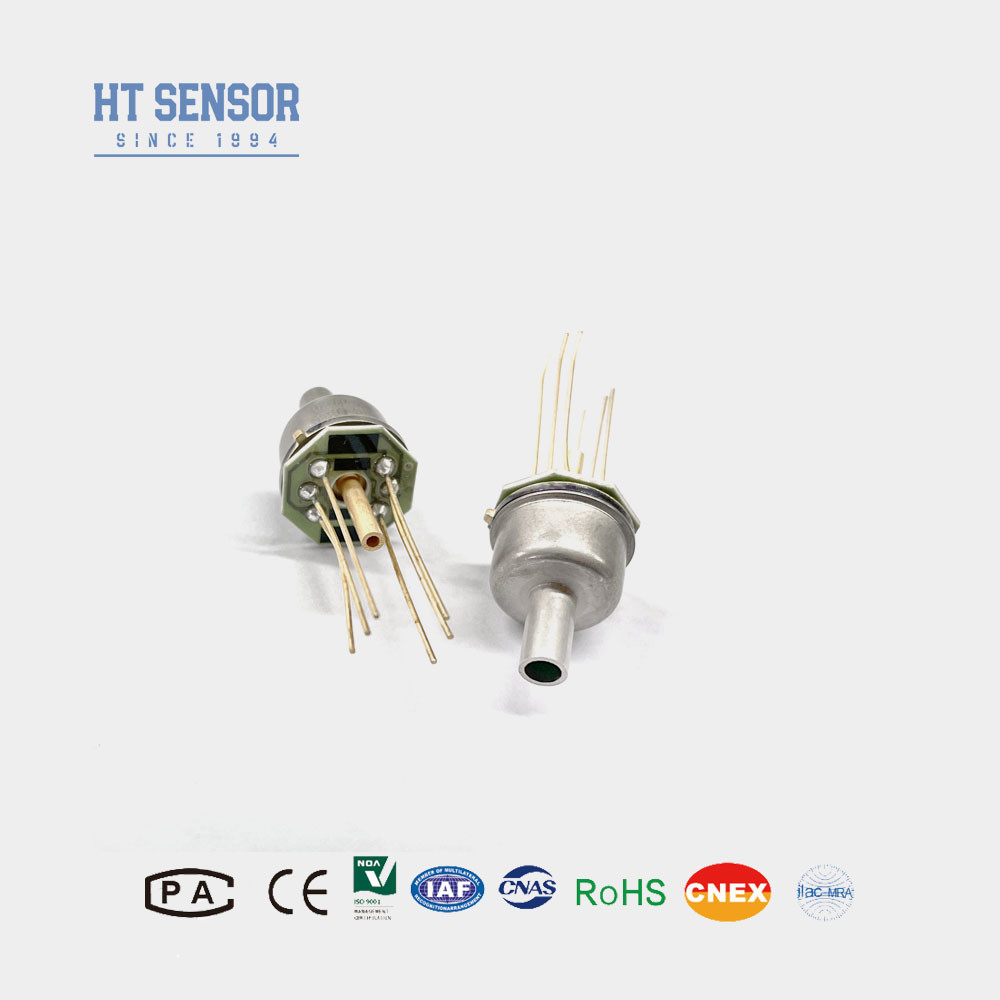

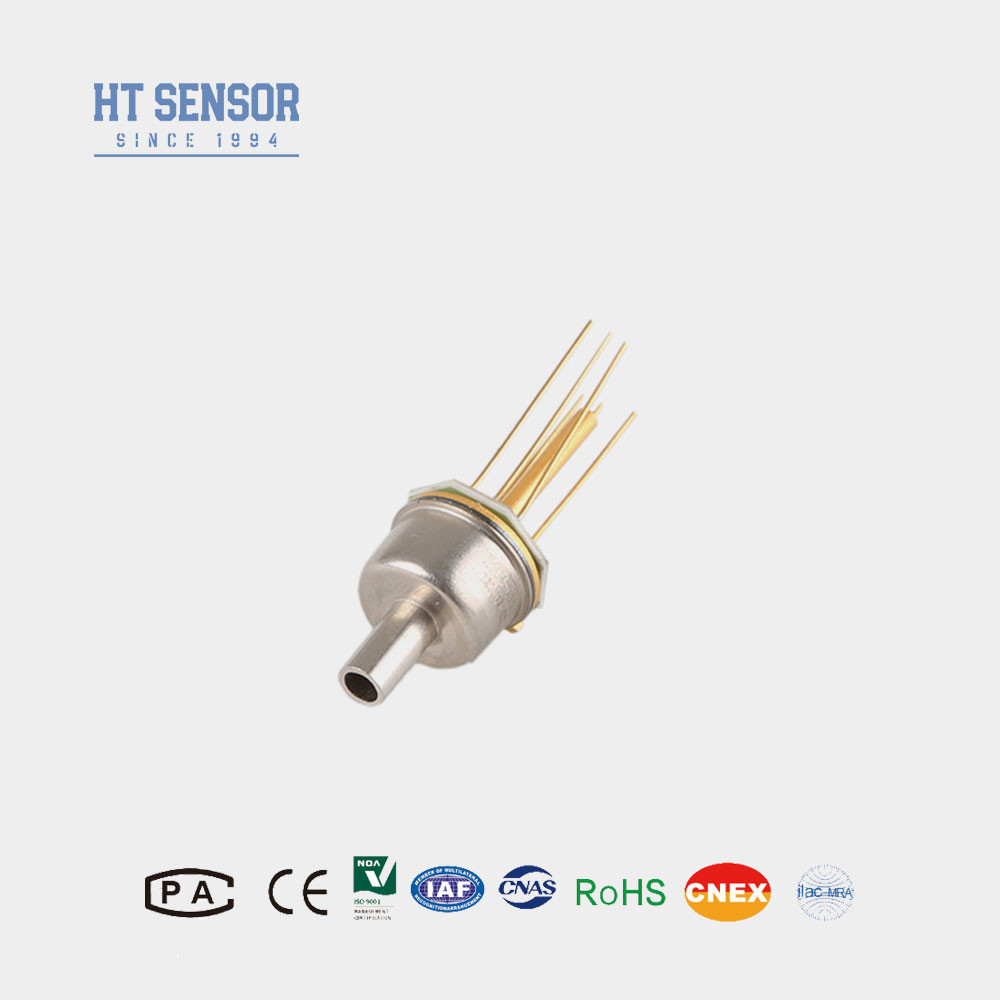

Der piezoresistive HT12-Silizium-Drucksensor ist ein hochstabiles Diffusionselement aus Silizium, das mit fortschrittlicher TO8-Verpackungstechnologie verpackt wird. Der ölfreie Kern eliminiert Profilfehler und erhöht die Stabilität des kleinen Bereichs erheblich, wodurch er sich besonders gut für die Messung des Drucks von trockenem, nicht korrosivem Gas eignet.
Produktmerkmale des Silizium-Drucksensors:- Der Messbereich ist breit von 0 bis 10 KPa bis 2 MPa.
- Hohe Zuverlässigkeit, gute Stabilität.
- TO8-Verkapselungstechnologie.
- Anwendungen in der Luft- und Raumfahrt.
Anwendungen des Silizium-Drucksensors:
- Messung des Drucks von trockenem, nicht korrosivem Gas.
- Das pneumatische SteuerungssystemMedizinische Anwendungen der Biomedizintechnik.
- HLK-Steuerungen (Heizung, Lüftung und Klimatisierung).
- Luft- und Raumfahrt, die mit dem Zweck des Experiments zusammenhängt.
- Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
- Eingangsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: Vergoldete Kovar-Pins oder Hochtemperaturdrähte (100 mm)
| Leistungsparameter des Silizium-Drucksensors: | ||||||
| Messbereich | Manometer(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Absolut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| Bereich mit TO8 | Min:7kpa Max:200kpa | |||||
| Typ | Max | Einheit | ||||
| Linearität | ±0,15 | ±0,3 | %F.S | |||
| Wiederholbarkeit | 0,05 | 0,1 | %F.S | |||
| Hysterese | 0,05 | 0,1 | %F.S | |||
| Nullpunkt-Offset-Ausgang | 0±1 | 0±2 | mV | |||
| Vollausschlag-Ausgang | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Nullpunkt-Offset Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0,5 | ±1 | %F.S | |||
| Vollausschlag Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0,5 | ±1 | %F.S | |||
| Kompensierte Temperatur | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Betriebstemperatur | -20~80 | ºC | ||||
| Lagertemperatur | -40~125 | ºC | ||||
| Zulässige Überlast | Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 4 MPa | |||||
| Berstdruck | 5X der Vollausschlag | |||||
| Langzeitstabilität | 0,2 % | F.S/Jahr | ||||
| Membranmaterial | 316L | |||||
| Isolationswiderstand | ≥200MΩ 100VDC | |||||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | |||||
| Schock | 100g,11ms | |||||
| Reaktionszeit | ≤1ms | |||||
| Gewicht | ~12,5g | |||||
| Die Parameter werden unter folgenden Bedingungen getestet: Konstanter Strom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Außenkonstruktion | |
| Abmessung | |
| Elektrischer Anschluss und Kompensation |
|
|
| Bestellhinweise |
1. Achten Sie bei der Montage auf die Übereinstimmung der Kerngröße und des Gehäuses des Senders, um die erforderliche Luftdichtheit zu erreichen.
2. Achten Sie bei der Montage auf die vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Halten Sie den Luftkanal des Manometerkerns mit der Atmosphäre verbunden und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die positiven und negativen Druckkammern des Kerns.
4. Wenn sich Änderungen an der Pin-Leitung ergeben, lesen Sie das am Kern angebrachte Etikett zur genauen Identifizierung.
