TO8 Enkapselungstechnologie Trockener Luftdrucksensor für Luft- und Raumfahrtanwendungen
Product Details
| Modell Nr.: | HT12 | Fadenstyp: | TO8 |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 50 mm | Messmedium: | Trockene Gasluft |
| Reichweite: | 0-10kpa~200kpa | Ausgabe: | Analogsignal |
| Leistung: | 1,5 mA | Hs-Code: | 9026209090 |
| Für: | Drucksensor | Anpassung: | Verfügbar OEM und ODM |
| Hervorheben |
Anpassbarer Siliziumdrucksensor,TO8-Kapselungs-Silikondrucksensor,Siliziumdrucksensor für die Luftfahrt |
||
Product Description

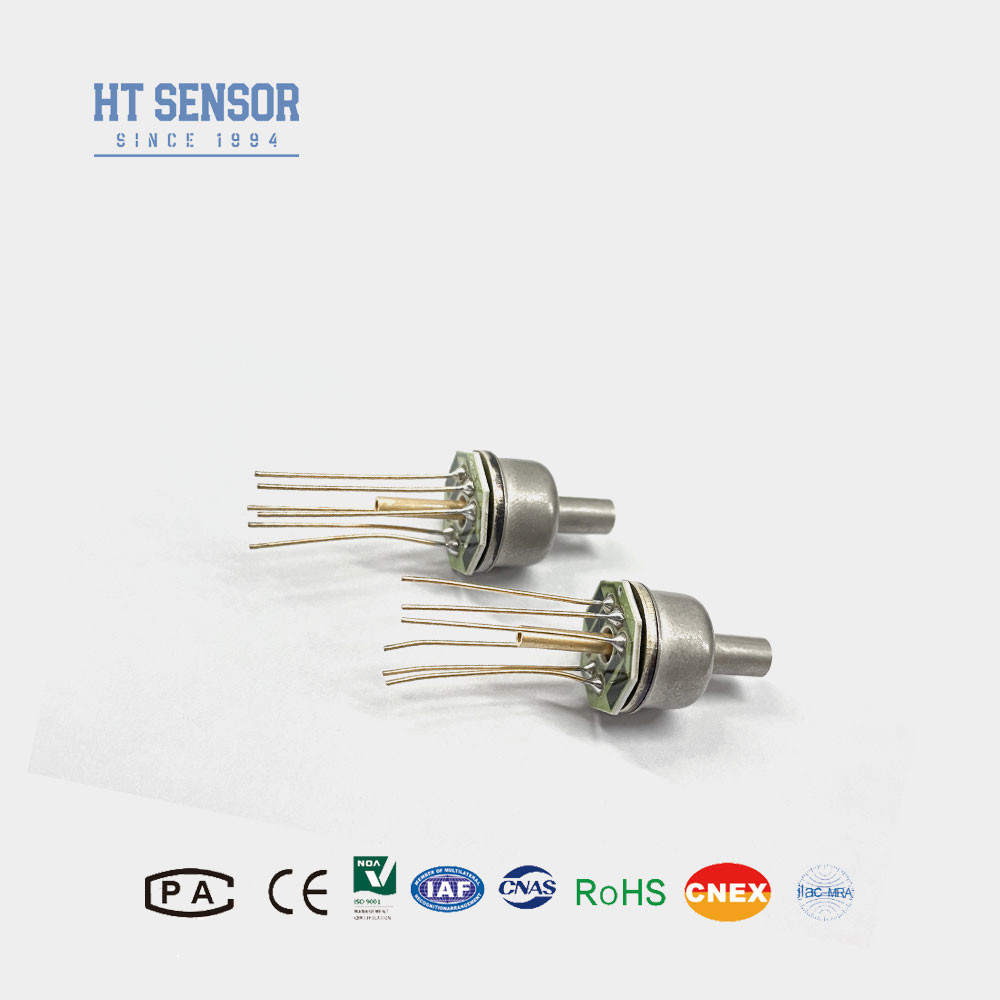

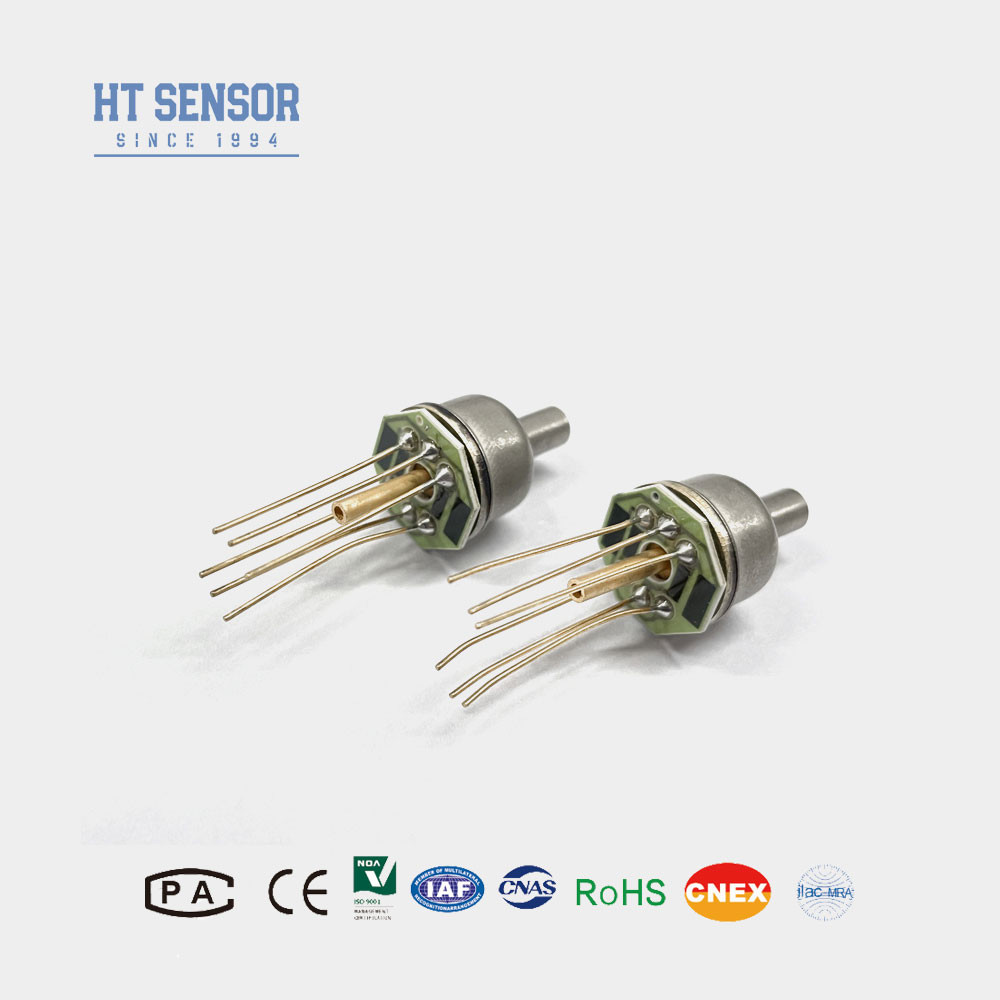

TO8 Verkapselungstechnologie Siliziumdrucksensor für Luft- und Raumfahrtanwendungen
Der piezoresistive Siliziumdrucksensor HT12 ist ein hochstabiles Diffusionssiliziumelement, das mit der fortschrittlichen TO8-Verpackungstechnologie verpackt ist.Der nicht mit Öl gefüllte Kern beseitigt Profilfehler und verbessert die Stabilität des kleinen Bereichs erheblich, so daß es besonders wirksam für die Messung des Drucks von trockenen, nicht korrosiven Gasen ist.
Produktmerkmale eines Siliziumdrucksensors:- Der Messbereich beträgt von 0 bis 10 KPa bis 2 MPa.
- Hohe Zuverlässigkeit, gute Stabilität.
- Die TO8-Verkapselungstechnologie.
- Luft- und Raumfahrtanwendungen.
Anwendungenmit einem Druckmessgerät aus Silizium:
- Der Druck eines trockenen, nicht korrosiven Gases wurde gemessen.
- Das pneumatische SteuerungssystemMedizinische Anwendungen der biomedizinischen Technik.
- HVAC-Steuerungen.
- Luft- und Raumfahrt im Zusammenhang mit dem Zweck des Experiments.
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Reichweite mit TO8 | Min:7kpa Max:200kpa | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
|
| Bestelltipps |
1. Beachten Sie bei der Montage genau die Ausrichtung und die Passform zwischen dem Sensorkern und dem Gehäuse, um die erforderliche Luftdichte zu gewährleisten.
2. Die richtige vertikale Ausrichtung aufrechterhalten und während der Montage gleichmäßigen Druck ausüben, um Verstopfung oder Beschädigung der Ausgleichsplatte zu verhindern.
3. Halten Sie den Luftkanal des Drucksensorkerns mit der Atmosphäre verbunden und verhindern Sie, dass Wasser, Feuchtigkeit oder ätzende Stoffe in die positiven und negativen Druckkammern gelangen.
4Bei Änderungen an den Pinnleitungen ist auf das an den Kern befestigte Etikett zu schauen, um eine genaue Identifizierung zu erhalten.
| Unternehmen |
| Fragen und Antworten |
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
