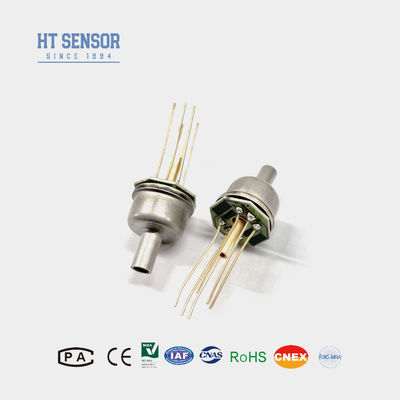

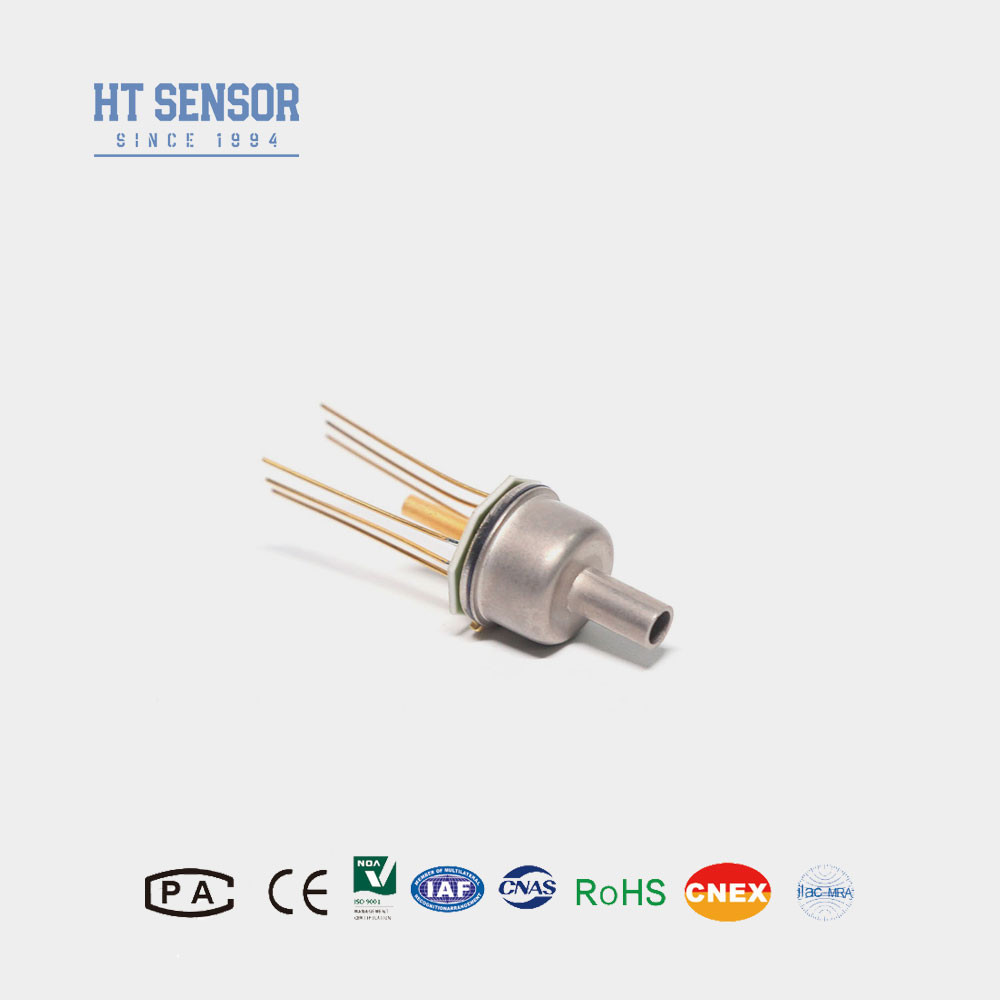

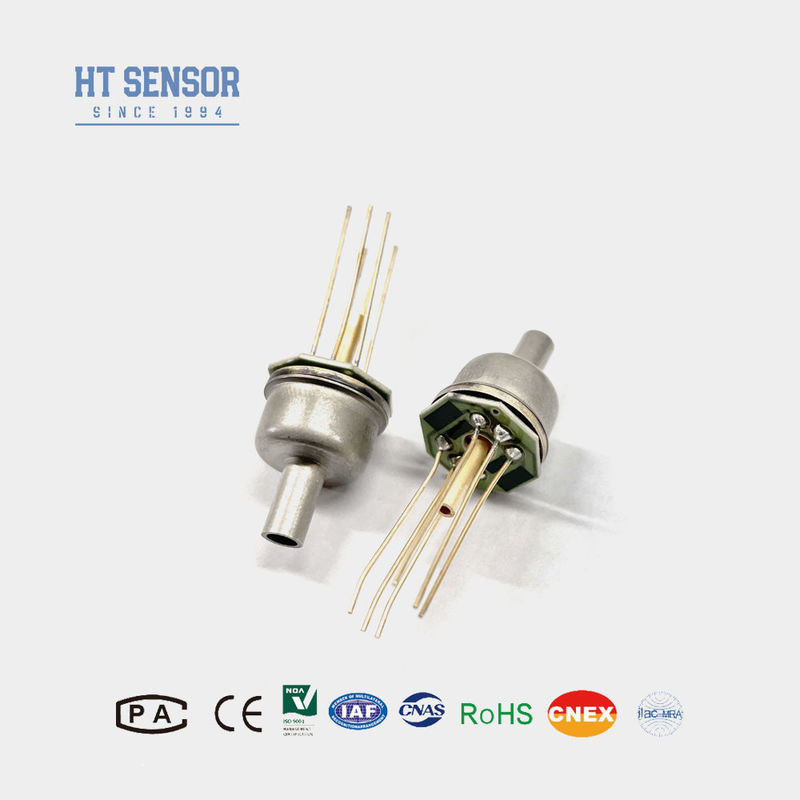

HT12 Siliziumdrucksensor mit breitem Messbereich von 0 bis 200 kPa Sensor für trockene Luft
Produktdetails
| Modell Nr.: | HT12 | Fadenstyp: | TO8 |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 50 mm | Messmedium: | Trockene Gasluft |
| Reichweite: | 0-10kpa~200kpaG 100kpaA 200kpaA | Ausgabe: | mv Analogsignal |
| Leistung: | 1,5 mA | Hs-Code: | 9026209090 |
| Für: | Drucksensor | Anpassung: | OEM und ODM |
| Hervorheben |
0 bis 2Mpa Siliziumdrucksensor,Silikondrucksensor mit breitem Messbereich,HT12 Siliziumdrucksensor |
||
Produktbeschreibung
HT12 Siliziumdrucksensor mit breitem Messbereich von 0 bis 2 MPa
Der piezoresistive Siliziumdrucksensor HT12 ist ein hochstabiles Diffusionssiliziumelement, das mit fortschrittlicher TO8-Verpackungstechnologie eingekapselt ist.Das Fehlen eines mit Öl gefüllten Kerns beseitigt Profilfehler und verbessert die Stabilität des kleinen Bereichs erheblich, so daß es besonders geeignet ist, trockenes, nicht korrosives Gasdruck zu messen.
Produktmerkmale eines Siliziumdrucksensors:- Der Messbereich beträgt von 0 bis 10 KPa bis 2 MPa.
- Hohe Zuverlässigkeit, gute Stabilität.
- Die TO8-Verkapselungstechnologie.
- Luft- und Raumfahrtanwendungen.
Anwendungenmit einem Druckmessgerät aus Silizium:
- Der Druck eines trockenen, nicht korrosiven Gases wurde gemessen.
- Das pneumatische SteuerungssystemMedizinische Anwendungen der biomedizinischen Technik.
- HVAC-Steuerungen.
- Luft- und Raumfahrt im Zusammenhang mit dem Zweck des Experiments.
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Reichweite mit TO8 | Min:7kpa Max:200kpa | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||||
| Durchbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
|
| Bestelltipps |
- Bei der Montage ist eine präzise Anpassung des Sensorkerns an das Gehäuse sicherzustellen, um die erforderliche luftdichte Dichtung zu erreichen.
- Die Bauteile werden sorgfältig senkrecht ausgerichtet und beim Montieren gleichmäßiger Druck ausgeübt, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
- Es muss eine offene Verbindung zwischen dem Luftkanal des Drucksensorkerns und der Atmosphäre hergestellt werden, um zu verhindern, dass Wasser, Dampf oder ätzende Stoffe in die positive und negative Druckkammer gelangen.
- Wenn Änderungen an den Steckerleitungen vorgenommen werden, ist auf das auf dem Sensorkern befestigte Etikett zu schauen, um sie genau zu identifizieren.
| Unternehmen |
| Fragen und Antworten |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen spezifisch auf die Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, um sicherzustellen, dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu erreichen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten ausgestattet.
