Einführung vonDrucksensor für Industriezwecke:

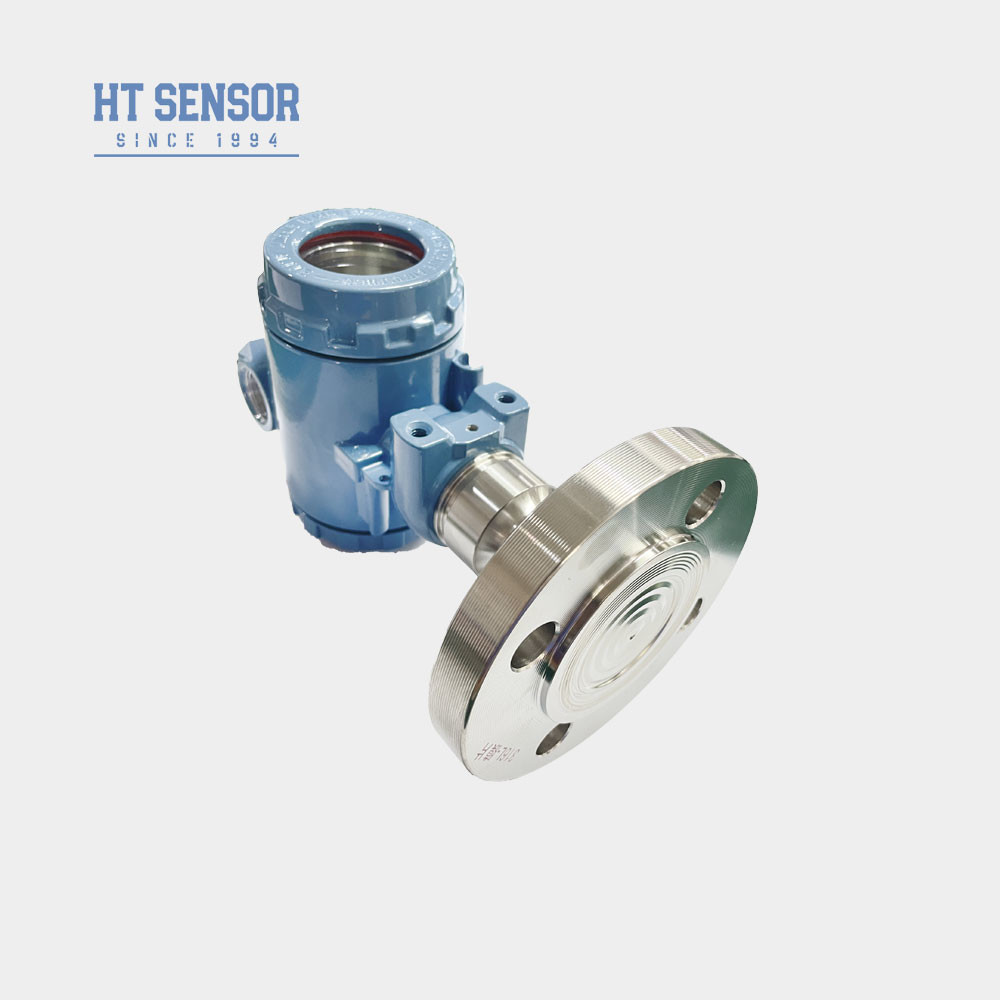

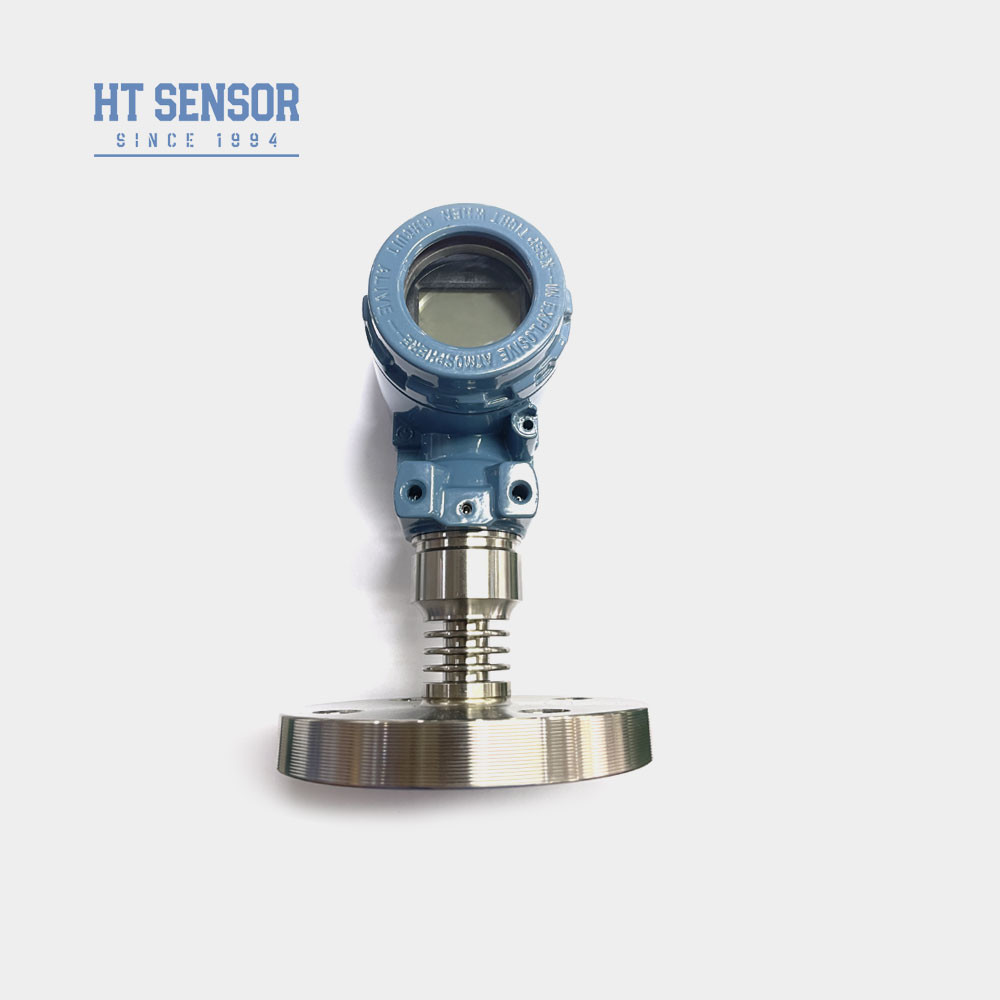

Der BP93420-III-F-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten Kern aus Silizium-Widerstandsfolie der HT-Serie.Die Prozessverbindung besteht aus dem direkten Schweißen einer 316L Isolationsdiaphragma und passenden FlanscheDer spezielle Kühlkörper ist für hohe Temperaturen konzipiert.die Signalverarbeitung umwandelt das Sensorsignal in ein Standard-Ausgangssignal- Um eine stabile und zuverlässige Leistung des Senders zu gewährleisten, wurden strenge Tests und Alterungsscreening von Komponenten, Halbfabrikaten und Fertigprodukten durchgeführt.
| Leistungsparameter vonDrucksensor für Industriezwecke |
| Messbereich |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur |
-20°C bis 80°C |
| Speichertemperatur |
-40°C bis 120°C |
| Vibrationen |
10g,55Hz 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 4 kg |
ProduktmerkmaleDrucksensortransmitter für Industriezwecke:
- 1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
- 2Verschiedene Ausgangssignaloptionen
- 3. Einstellbarer Null- und Vollmaßstab
- 4. Hohe Genauigkeit, mehrere sterile Prozessverbindungen
AnwendungenDrucksensortransmitter für Industriezwecke:
- geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
- Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung.
- Verwendet in der Papier- und Chemieindustrie sowie für Abwasser und Getränke.
| Ausgangssignal ofDrucksensortransmitter für Industriezwecke |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2 Draht /3 Draht |
2/3/4 Draht |
| 0/1 ~ 5V |
| Bestelltipps ofDrucktransmitter für Industriezwecke |
- 1. Sicherstellung der Kompatibilität: Bei der Auswahl eines Produkts bestätigen Sie bitte, ob das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.
- 2. Explosionssichere Produkte: Bitte beachten Sie, dass die Produkte das Explosionssichere Sicherheitszertifikat CNEX erfüllen.
3. Blitzschutz: Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4- Dieses Produkt wird ohne Kabel geliefert, wenn nötig, können Sie mit Geschäftspersonal kommunizieren und in der Bestellung angeben.
5. Besondere Anforderungen: Bei starken Schwingungen, sofortiger Aufprallkraft, starken elektromagnetischen oder radiofrequenten Störungen und anderen besonderen AnforderungenBitte informieren und in der Bestellung angeben.
| Bestellführer derDrucksensor für Industriezwecke |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufig gestellte Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
