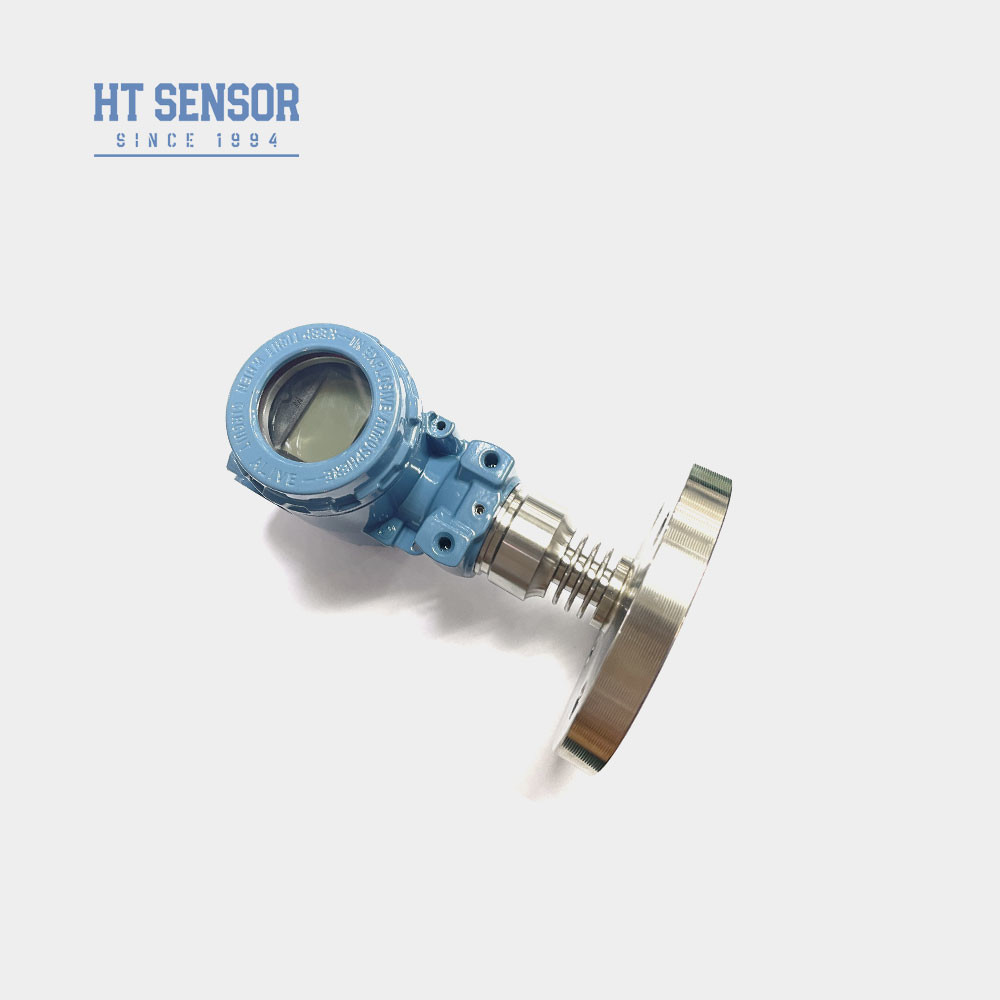

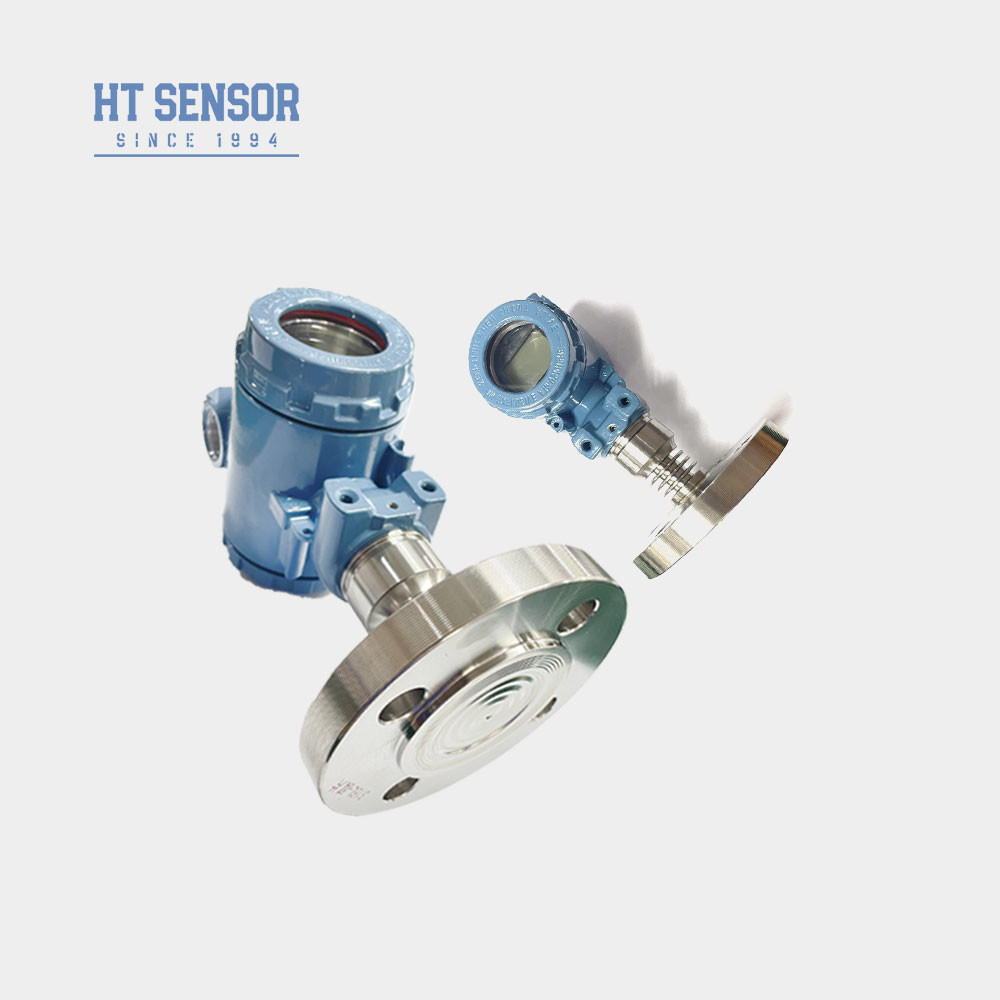

Hochtemperatur-Flansch-Druckmessumformer mit Anzeige für industrielle Anwendungen Drucksensor
Product Details
| Modell Nr.: | BP93420-IIIF | Stromversorgung: | Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
|---|---|---|---|
| Ausfall: | 4-20mA RS485 | Drucktyp: | Messdruck, absolut, versiegelt. |
| Reichweite: | 0-35kpa bis 20Mpa | Strukturtyp: | Flush-Diaphragma-Sender |
| Messmedium: | hohe Temperatur Flüssigkeit oder Luft | Genauigkeitsnote: | 0,5% |
| Wohnung: | DN25 DN50 usw. | Anpassung: | Ja |
| Hervorheben |
Drucktransmitter mit Anzeige,Hochtemperatur-Flanzdrucktransmitter,Industrieanwendungen Flanschdrucktransmitter |
||
Product Description
Hochtemperatur-Flanzdrucktransmitter mit Anzeige für industrielle Anwendungen
BP93420-IIIFDrucktransmitter
Einführung vonDrucksensor für Industriezwecke:
Der BP93420-IIIF Hochtemperaturdrucktransmitter verwendet als Messelement den mit Öl gefüllten Kern aus Silizium-Widerstandsfolie der HT-Serie.Die Prozessverbindung besteht aus dem direkten Schweißen eines 316L-Isolierdiaphragmas und einer passenden FlanscheDer spezielle Kühlkörper ist für hohe Temperaturen konzipiert.die Signalverarbeitungskette wandelt das Sensorsignal in ein Standard-Ausgangssignal um (4-20mA).
| Leistungsparameter vonDrucksensor für Industriezwecke | |
| Messbereich | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen der Emissionsm |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen der Emissionsm |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Schwingungen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 4 kg |
Produktfeatures ofDrucksensortransmitter für Industriezwecke:
- 1. Anpassungsbreiter Messbereich, unterschiedliche Druckschnittstellenoptionen
2. Eine Vielzahl von Ausgangssignaloptionen
3. Knopfverstellbar Null und Vollskala
4. hohe Präzision, mehrfache aseptische Prozessverbindung
AnwendungenDrucksensortransmitter für Industriezwecke:
- geeignet für die Messung von nicht korrosive Gase und Flüssigkeiten in 316L.
- Wird zur aseptischen Verarbeitung in der Medizin, Biopharmazeutika, Lebensmittelhygiene und anderen Industriezweigen verwendet.
- Es wird in der Papier- und Chemieindustrie sowie in Abwasser und Getränken verwendet.
| Ausgangssignal ofDrucksensortransmitter für Industriezwecke | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Bestelltipps ofDrucktransmitter für Industriezwecke |
- 1. Überprüfung der Kompatibilität: Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
- 2.Das Zwerchfell ist eine wichtige Komponente, schädigt nicht die Zwerchfelldeformation.
- 3. Blitzschutz: Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
- 4. Kabeloptionen: Die Standardkabellänge beträgt null und es gibt drei Kabelmaterialien zur Auswahl. Das Kabelmaterial kann Polyethylen sein, sofern nicht anders angegeben.Wenn ein anderes Kabelmaterial erforderlich ist, bitte im Bestellformular angeben.
- 5.Besondere Anforderungen: Bei starken Schwingungen, sofortiger Aufprallkraft, starken elektromagnetischen oder HF-Störungen und anderen besonderen Anforderungen informieren und geben Sie in der Bestellung an.
| Bestellführer derDrucksensor für Industriezwecke | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen spezifisch auf die Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, um sicherzustellen, dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu erreichen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab dem Versanddatum mit einer 24-monatigen Garantie ausgestattet, und unser Kundendienst gewährleistet eine schnelle Antwort innerhalb von 24 Stunden sowie Online-Unterstützung für Fernanweisungen
