Name: HT20 Differenzdrucksensor mit Verbrauch für industrielle Anwendungen
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT20	Typ der Verkabelung:	Mit vier Drähten
Messmedium:	Gas und Flüssigkeit	Reichweite:	0-10kpa bis 2Mpa
Macht:	1.5mA ((0.4-2.0mA)	Transportpaket:	Ausgestopft
Länge:	29.5mm	Ursprung:	Baoji, aus China.
Hs-Code:	9026209090	Typ:	Differenzdrucksensor
Für:	Differenzdrucktransmitter	Ausgangssignalart:	Analogtyp
Material:	Edelstahl	Anpassung:	Erhältlich
Hervorheben:	Differentialsilzium-Drucksensor , Industrieanwendungen Siliziumdrucksensor , HT20 Siliziumdrucksensor

Produkt-Beschreibung

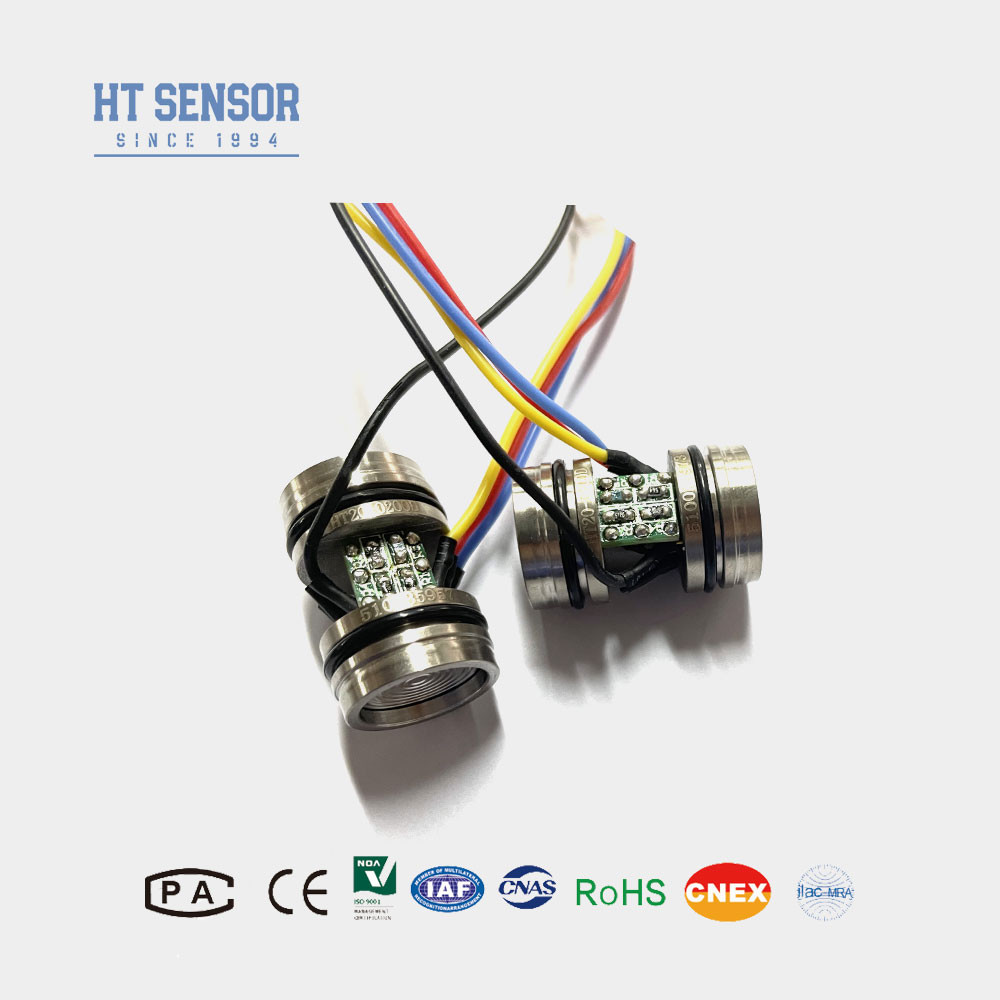

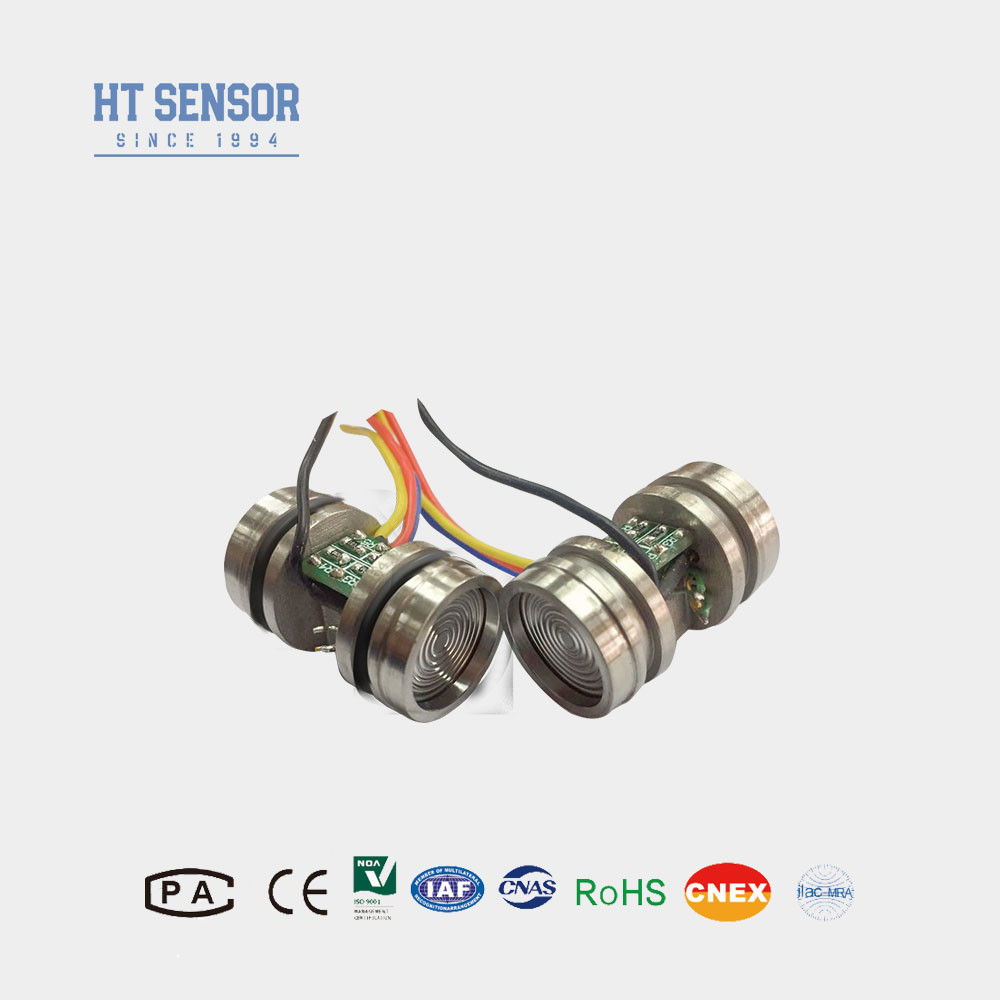

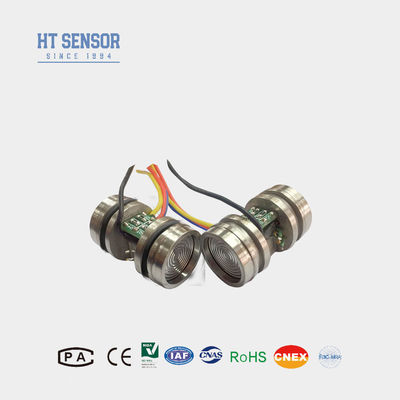

HT20 Differenzdrucksensor mit Verbrauch für industrielle Anwendungen

HT20 Differenzdrucksensor

Einführung eines Differenzdrucksensors aus Silizium:

Der HT20 Differenzialsilziumdrucksensor ist ein piezoresistiver Differenzdrucksensor aus Silizium mit einem Kern aus hochstabilem diffusem Siliziumelement.aus rostfreiem Stahl gehalten, und der Druck wird durch einen rostfreien Stahl übertragenDas empfindliche Chip wird nicht von der Zelle abgeschaltet.direkt mit dem Messmedium in Berührung kommen und so eine vollständig feste Struktur fürDruckmessung, die eine präzise Messung des Differenzdrucks ermöglicht.Daher kann dieses Produkt in verschiedenen Szenarien eingesetzt werden, dieMessung des Differenzdrucks, einschließlich harter und ätzender Umgebungen
Produktmerkmalemit einem Druckmessgerät aus Silizium:

Stabile und zuverlässige Leistung
Hohe Beständigkeit gegen statischen Druck
Kostenwirksam
Verwendet Silizium piezoresistives Öl gefülltes Druckempfindliches Element

Anwendungenmit einem Druckmessgerät aus Silizium:

Differentialdruckmessung
Druckkalibrierungsgeräte
Messung des Flüssigkeitspegels
Industrieprozesssteuerung

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz: 3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte

Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Typ	Maximal	Einheit
Linearität		±0.15	±0.3	% F.S.
Wiederholbarkeit		0.05	0.1	% F.S.
Hysterese		0.05	0.1	% F.S.
Null Offset-Ausgabe		0 ± 1	0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10	50 ± 30	mV
	≥ 35 kPa	100 ± 10	100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50		oC
	≥ 35 kPa	0 bis 70		oC
Betriebstemperatur		- 20 bis 80		oC
Speichertemperatur		-40 bis 125		oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %		F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 45 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C

Entwurf des Baus
Abmessung
AnmerkungenWenn sich die Farben des Drahtes ändern, lesen Sie bitte das dem Sensor beigefügte Etikett für genaue Informationen.

Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test

Auswahlbeispiele

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um dieerforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Produkte

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	ISO9001
Modellnummer:	HT20

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
