Detailinformationen

Modell Nr.:	HT-IQT	Reichweite:	0-35kpa bis 3,5Mpa
Typ der Verkabelung:	Kovar-Stifte mit vier Drähten oder vergoldet	Messmedium:	Gasflüssigkeit usw.
Versorgung:	1.5mA	- Ich weiß.:	50.4 mm
Temperatur:	-30 bis 125	Ausgabe:	Millivolt-Signal
Hs-Code:	9026209090	Ausgangssignalart:	Analogtyp
Material:	Edelstahl	Anpassung:	Kundengebundener Antrag
Hervorheben:	Hochtemperatur-Silizium-Drucksensor , HT-IQT-Silizium-Drucksensor

Produkt-Beschreibung

HT-IQT Hochtemperatur-Siliziumdrucksensor für die Lebensmittel- und Getränkeindustrie

HT-IQT Siliziumpiezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors:

HT-IQT ist ein Spülzellen-Druckmessgerät mit einem hochstabilen hochtemperaturdiffusionierten Siliziumchip, der nicht direkt mit dem Messmedium in Berührung kommt.Der Druck wird auf den empfindlichen Chip über die Edelstahlzwischenschicht und das Dichtungssilikonöl übertragen, und die Widerstandsbrücke des Chips ändert sich, was zu einer Änderung der Spannung führt, und die Spannung ändert sich auf das Millivolt-Niveau.Einfach zu reinigen, erzeugt keine Kristallisation am Gewindeende, leicht zu reinigen, einfach zu installieren, hohe Zuverlässigkeit.

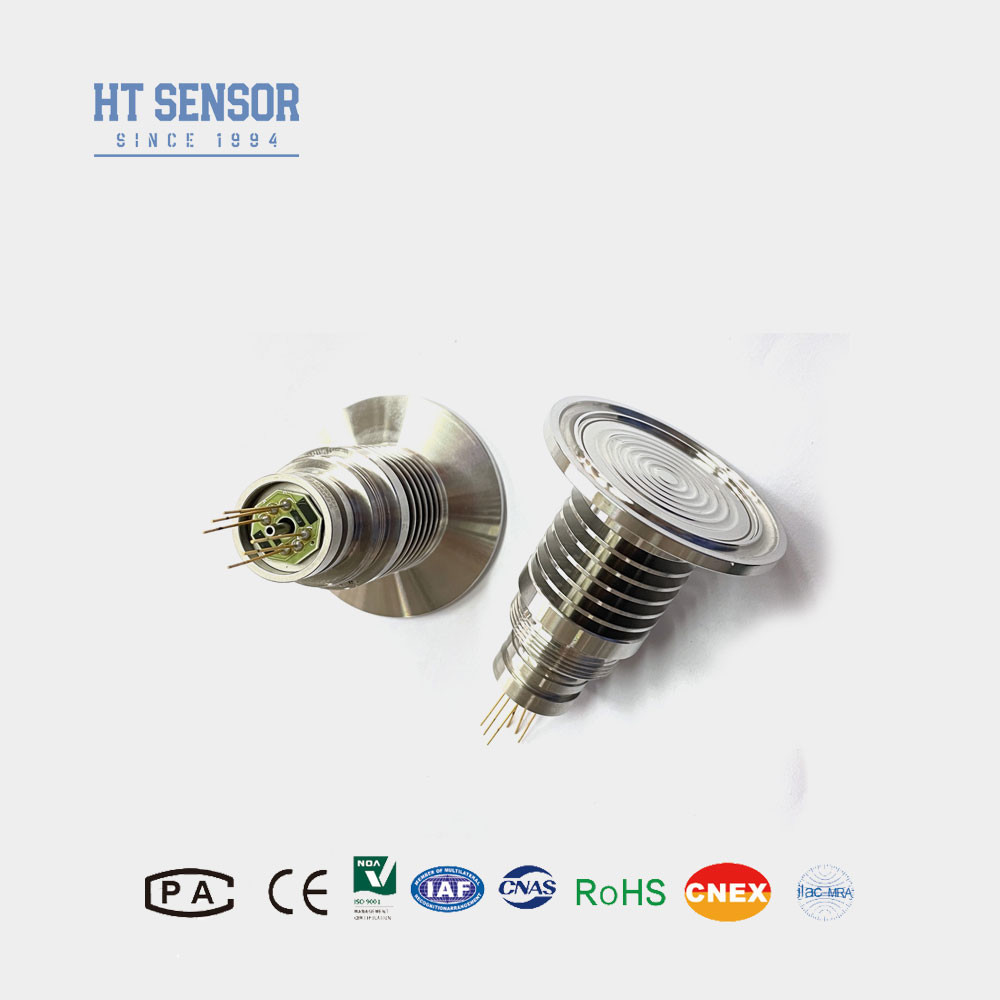

Lebensmittel- und Getränkeindustrie Siliziumdrucksensor Hochtemperatur HT-IQT 0

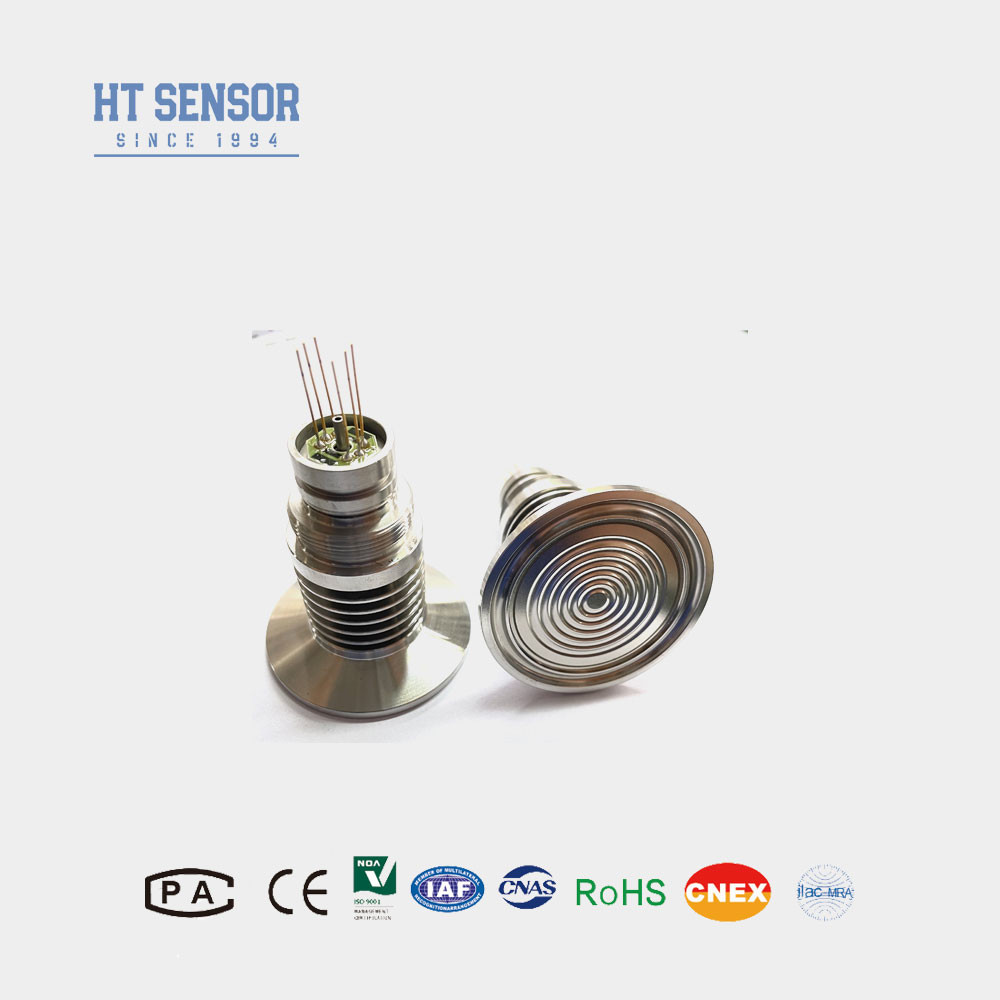

Lebensmittel- und Getränkeindustrie Siliziumdrucksensor Hochtemperatur HT-IQT 1

Lebensmittel- und Getränkeindustrie Siliziumdrucksensor Hochtemperatur HT-IQT 2

Produktmerkmalemit einem Druckmessgerät aus Silizium:

Fortgeschrittene Technologie und Verpackungen aus Edelstahl 316L
Temperaturkompensation und Nullpunktkorrektur durch dicke Folie
SchaltungAusgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität

Anwendungenmit einem Druckmessgerät aus Silizium:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
Lebensmittel- und Getränkeindustrie
Pharmazeutika

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz: 2,5 KΩ~6 KΩ
Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte.

Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich		Abmessung ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
		Versiegelt	3500 KPaS
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 220 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C

Entwurf des Baus
Abmessung

Elektroanbindung und Ausgleich

Lebensmittel- und Getränkeindustrie Siliziumdrucksensor Hochtemperatur HT-IQT 4

Auswahlbeispiele

Lebensmittel- und Getränkeindustrie Siliziumdrucksensor Hochtemperatur HT-IQT 5

Bestelltipps

1. Bei der Montage achten Sie auf die Koordination der Kerngröße und des Sendergehäuses, um die erforderliche Dichtung zu erreichen
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie das Drücken des Sensordiaphragmas mit Händen oder scharfen Gegenständen, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie den Druckschluss des Messkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich ein Stift ändert, wenden Sie sich an das Etikett auf dem eigentlichen Kerndraht.
