Industrieller Differenzdrucktransmitter mit kompakten und einfach zu installierenden Sensoren
Product Details
| Modell: | BP93420D-II | Reichweite: | 0-10kpa bis 2Mpa |
|---|---|---|---|
| Leistung: | 5VDC 24VDC | Ausgabe: | 0.5-4.5V 4-20mA und so weiter |
| Material: | Edelstahl | Faden: | OEM für Männer und Frauen |
| Druckart: | Unterschiedlicher Druck | Schutzklasse: | IP65 |
| Testmedium: | Luftöl und Wasser | Verbindungsstück: | Große DIN oder OEM |
| Hervorheben |
Einfache Installation von Differenzdrucktransmittern,Differentialdrucktransmitter von industrieller Qualität,Kompaktes Differenzdrucktransmitter |
||
Product Description

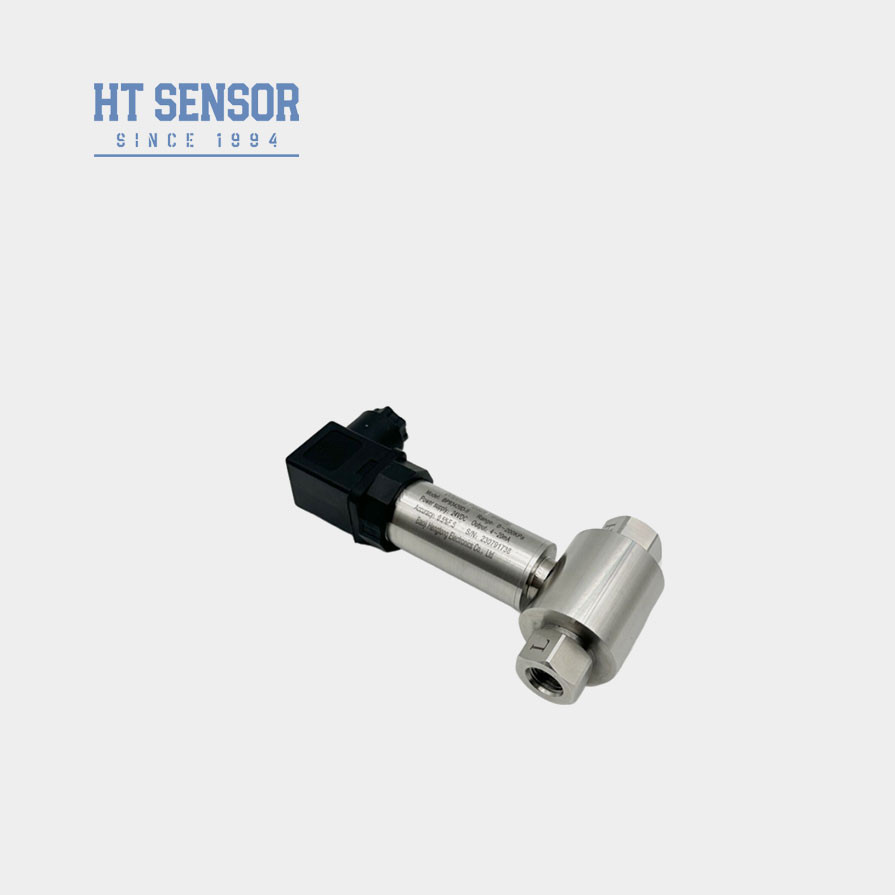

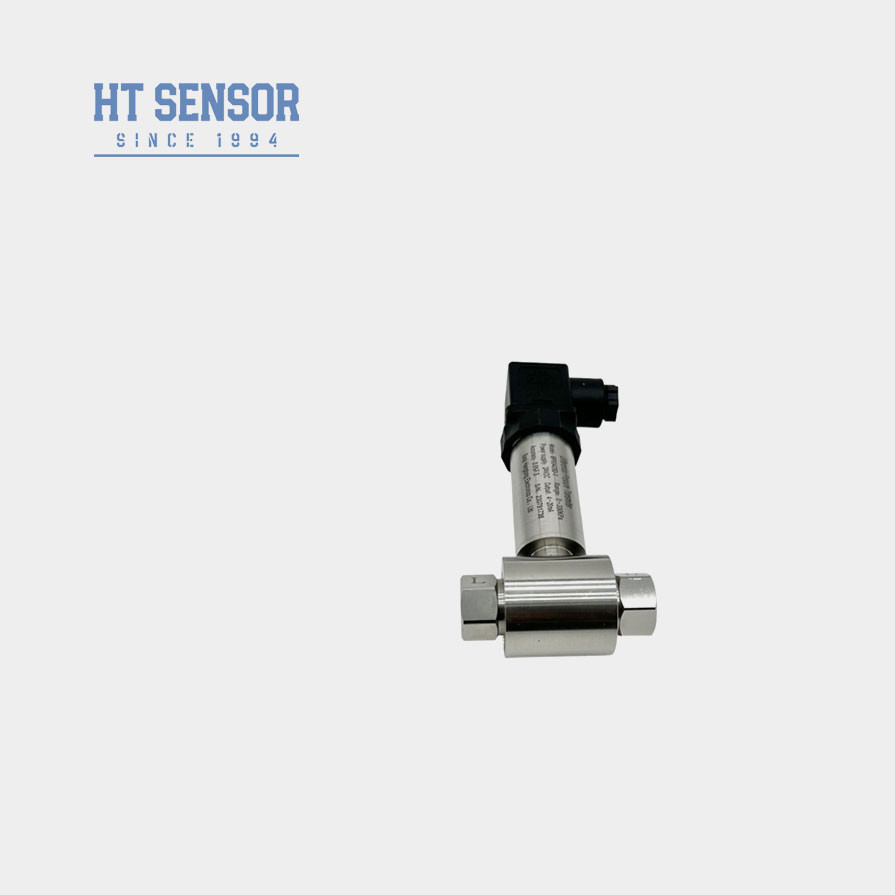

Industrieller Differenzdrucktransmitter mit kompakter und einfacher Installation
BP93420DII Differenz Druck ransmitter
Einführung des Differenzdrucktransmitters:
Der Differenzdrucktransmitter BP93420DII verwendet einen piezoresistiven Sensor aus diffundiertem Silizium. Der Druckunterschied von Gas und Flüssigkeit wird gemessen und ausgegeben, was angezeigt werden kann. Er eignet sich für die Differenzdruckmessung verschiedener Gase und Flüssigkeiten in Rohrleitungen in der Erdöl-, Chemie-, Energie-, Wasserbau- und anderen Industrien.
Produktmerkmale des Differenzdrucktransmitters:
- Der Transmitter verwendet ein Edelstahl-Strukturdesign, eine kompakte Struktur und eine einfache Installation.
- Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
- Die elektrische Schnittstelle kann extern oder direkt angeschlossen werden.
Anwendungen des Differenzdrucktransmitters::
- 1. Geeignet für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Rohrleitungen in der Erdöl-, Chemie-, Energie-, Wasserbau- und anderen Industrien.
- 2. Einsatz in der industriellen Prozessleittechnik.
- 3. Differenzdruckmessung in Rohren und Öfen.ers
| Leistungsparameter des Differenzdrucktransmitters: | |
|---|---|
| Messbereich | 0-10KPa……~2MPa |
| Druckart | Differenzdruck |
| Einseitige Überlast | ≤3-fache des Nennbereichs |
| Statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25℃ | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | ±0,03 % (typ.) ±0,05 % FS (max.) |
| Hysterese | ±0,03 % (typ.) ±0,05 % FS (max.) |
| Langzeitstabilität | ±0,5 % F.S/Jahr(≤200KPa) ±0,2 % F.S/Jahr(＞200KPa) |
| Temperaturdrift Nullpunkt | ±0,01 % FS/℃(＞100KPa), ±0,02 % FS/℃ (≤100Kpa) |
| Temperaturdrift Spanne | ±0,01 % FS/℃(＞100KPa), ±0,02 % FS/℃ (≤100Kpa) |
| Kompensationstemperatur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Betriebstemperatur | -30℃~80℃ |
| Lagertemperatur | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzklasse | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 Draht |
| 0～10/20mA |
3 Draht |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestellhinweise des Differenzdrucktransmitters: |
1. Bei der Produktauswahl ist sicherzustellen, dass das Testmedium mit den Kontaktteilen (Edelstahl) des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, einen Drei-Wege-Verteiler zwischen dem Messpunkt und dem Transmitter zu installieren, um einen langsamen und gleichmäßigen Druck in den positiven und negativen Druckkammern des Transmitters zu gewährleisten.
3. Bei der Installation sollte die Druckschnittstelle an beiden Enden horizontal platziert werden, um den Einfluss der Installationsposition auf das Produkt zu reduzieren.
4. Bei starken Vibrationen, sofortigen Stößen, starken elektromagnetischen Störungen oder Hochfrequenzstörungen und anderen besonderen Anforderungen informieren Sie uns bitte und geben Sie dies in der Bestellung an.
| Bestellübersicht des Differenzdrucktransmitters: | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Außenkonstruktion | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa……~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1.5 Stecker | |||||||
| J2 | G1/2 Stecker | |||||||
| J3 | G1/4 Stecker | |||||||
| J4 | 1/2 NPT Stecker | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgeschirmter Kabelausgang | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Differenzdruck | |||||||
