HT Sensor DIN Montagedifferenzdrucktransmitter für Gas- und Flüssigkeitsmessdrucksensor
Product Details
| Modell: | BP93420D-III | Reichweite: | 0-10kpa bis 2Mpa |
|---|---|---|---|
| Leistung: | 5VDC 24VDC | Ausgabe: | 0.5-4.5V 4-20mA und so weiter |
| Material: | mit einer Breite von nicht mehr als 20 mm | Faden: | OEM für Männer und Frauen |
| Druckart: | Unterschiedlicher Druck | Schutzklasse: | IP65 |
| Arbeitstemperatur: | -10-70℃ | Verbindungsstück: | Große DIN oder OEM |
| Hervorheben |
Gasmessung Differenzdruckübertrager,Differenzdruckmessgerät für Flüssigkeit,HT-Sensor Differenzdrucktransmitter |
||
Product Description

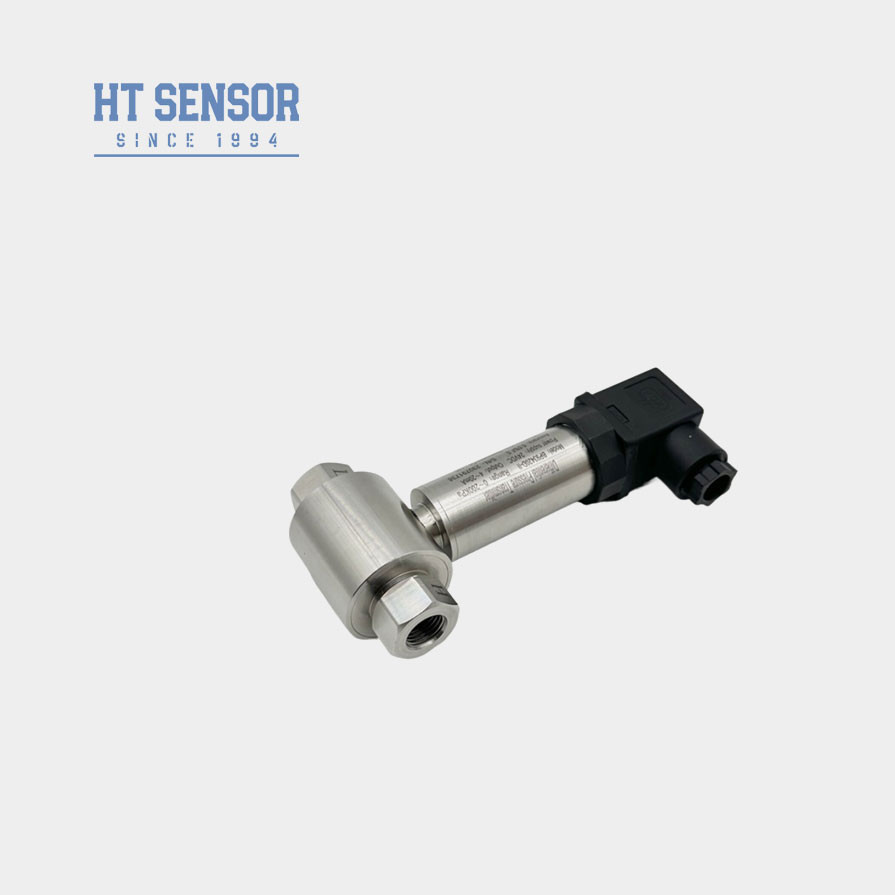

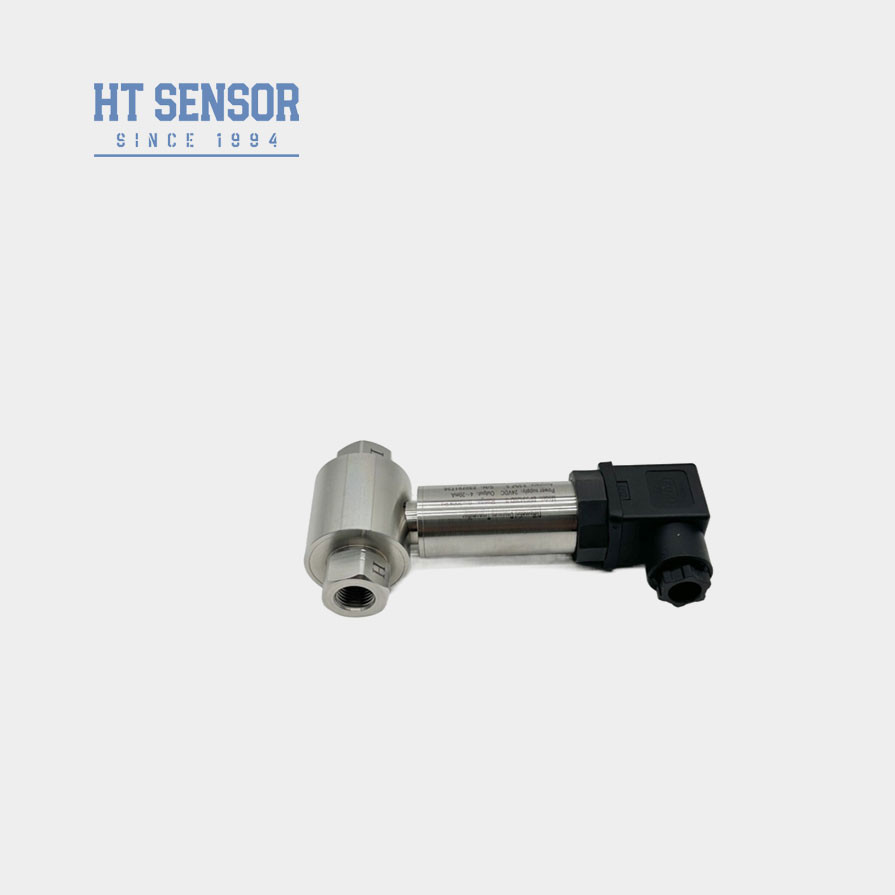

HT Sensor DIN-Montage Differenzdruck-Messumformer für Gas- und Flüssigkeitsmessung
BP93420DII Differenzial Druck Messumformer
Einführung des Differenzdruck-Messumformers:
Der Differenzdruck-Messumformer BP93420DII verwendet einen piezoresistiven Sensor aus diffundiertem Silizium. Wenn die Druckdifferenz des gemessenen Mediums auf der Wellmembran auf beiden Seiten des Sensors liegt, hat das vom Wheatstone-Brücke des Sensors ausgegebene Signal eine gute lineare Beziehung zur Druckdifferenz, und die Druckdifferenz kann genau gemessen werden. Er eignet sich für die Differenzdruckmessung verschiedener Gase und Flüssigkeiten in Pipelines der Erdöl-, Chemie-, Energie-, Wasserbau- und anderen Industrien.
Produktmerkmale des Differenzdruck-Messumformers:
- Der Messumformer verwendet ein Edelstahl-Strukturdesign, eine kompakte Struktur und eine einfache Installation.
- Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
- Die elektrische Schnittstelle kann extern oder direkt angeschlossen werden.
| Leistungsparameter des Differenzdruck-Messumformers: | |
|---|---|
| Messbereich | 0-10KPa……~2MPa |
| Drucktyp | Differenzdruck |
| Einseitige Überlast | ≤3-fache des Nennbereichs |
| Statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25℃ | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Hysterese | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Langzeitstabilität | ±0,5 %FS/Jahr(≤200KPa) ±0,2 %FS/Jahr(＞200KPa) |
| Temperaturdrift Nullpunkt | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Temperaturdrift Spanne | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Kompensationstemperatur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Betriebstemperatur | -30℃~80℃ |
| Lagertemperatur | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzklasse | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 Draht |
| 0～10/20mA |
3 Draht |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestellübersicht des Differenzdruck-Messumformers: | ||||||||
| BP93420XX | Druckmessumformer | |||||||
| Code | Außenkonstruktion | |||||||
| DII | Differenzdruck-Messumformer | |||||||
| Messbereich | 0-10KPa……~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 Außengewinde | |||||||
| J2 | G1/2 Außengewinde | |||||||
| J3 | G1/4 Außengewinde | |||||||
| J4 | 1/2 NPT Außengewinde | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgeschirmter Kabelausgang | |||||||
| B4 | Andere | |||||||
| Code | Drucktyp | |||||||
| D | Differenzdruck | |||||||
