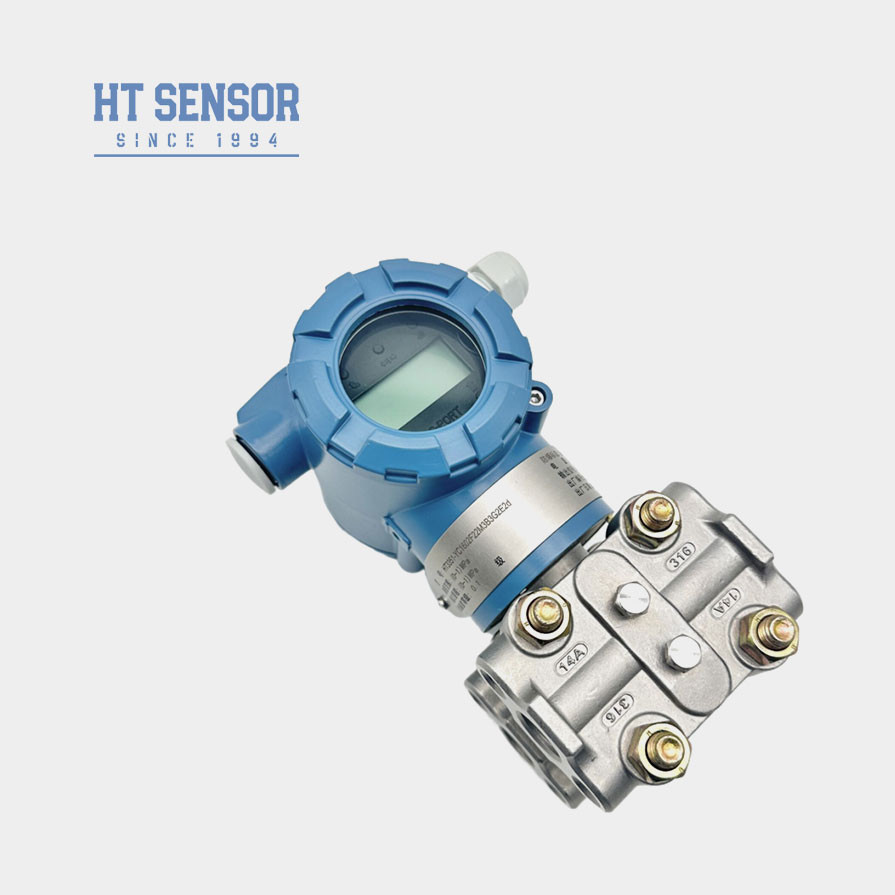

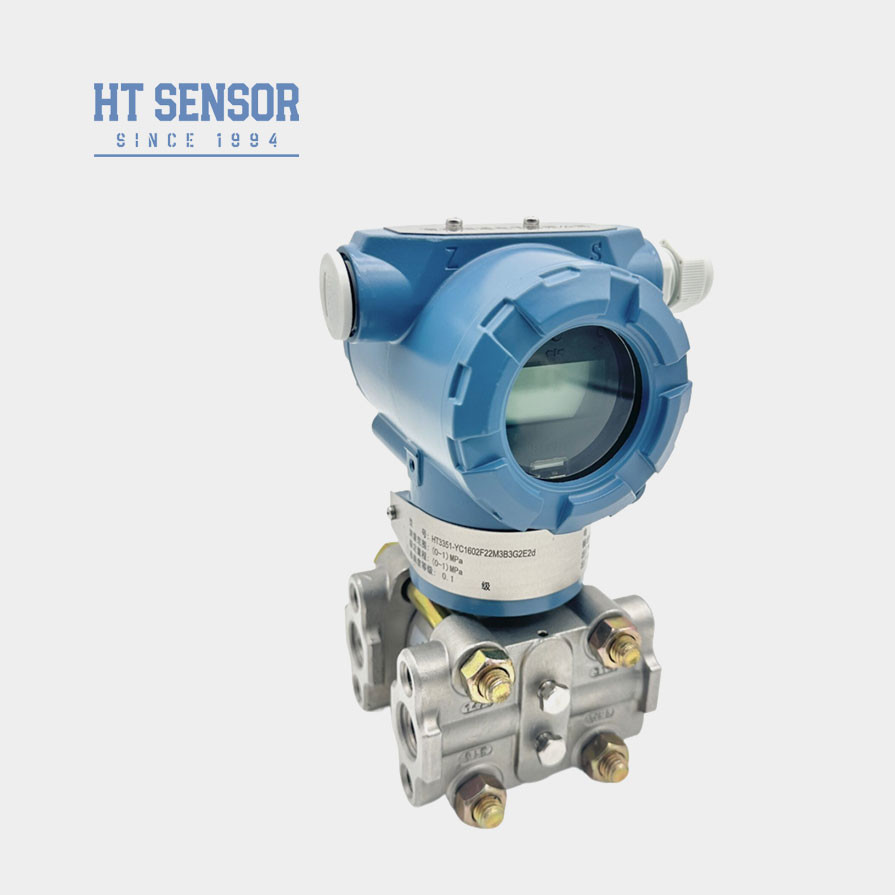

BPHT3351 Kapazitiver Differenzdrucktransmitter für Industrieprozesse Differenz-Füllstandsensor
Product Details
| Modell Nr.: | BPHT3351 | Stromversorgung: | 15 ~ 45VDC |
|---|---|---|---|
| Gewicht: | 30,6 kg | Stabilität: | +-0,2% F.S./Jahr |
| Druckart: | Unterschiedlicher Druck | Spezifikation: | 500Pa bis 200kpa |
| Typ: | Kapazitätsdifferenzdruck-Sender | Messmedium: | Gas |
| Genauigkeitsgrad: | 00,1% | IP Rating: | IP65 |
| Hervorheben |
Industrieprozesse Differenzdrucktransmitter,Kapazitätsdifferenzdruck-Sender,BPHT3351 Differenzdruckübertrager |
||
Product Description
Produktmerkmalemit einer Leistung von mehr als 50 Watt:
1.Der Sender hat eine Edelstahlstruktur, eine kompakte Struktur und eine einfache Installation.
2. Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann als Plug-in- oder Direktverkabelungsoption ausgewählt werden.
Anwendungenmit einer Leistung von mehr als 50 Watt:
1. Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
2. Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie.
3. Druckmessungen für Rohrleitungen und Ofenkammern.
Reichweite:
| Ausgabe | Analog-Ausgang: zwei 4-20mADC |
| Digitale Ausgabe: Zwei 4-20mADC-Wire und eine Variable Digitalsignalüberlagerung im Einklang mit HART | |
| Stromversorgung | Versorgungsspannung 12,5-45VDC |
| Grenzlast | Maximalbelastungswiderstand Rmax in Schleife bestimmt durch die Versorgungsspannung, siehe folgende Zeichnung. |
| Kommunikationsdistanz | Max. 1,5 km, Multi-Adressen-Kommunikation kann maximal 15 intelligente Sender verbinden. |
| Anzeige | 4 digitale Displays, 5 Ziffern LCD-Display, Zeigertyp. |
| Explosionssicher | ExiaIICT5; Typ zur Explosionsschutzsicherung |
| Nullverschiebung | Kann eine positive oder eine negative Übertragung vornehmen, darf jedoch den Höchstwert nicht überschreiten |
| Temperatur | Umgebungstemperatur -40-85°C(Wenn Sie LCD wählen: -20-70°C) |
| Durchschnittliche Temperatur | -40°C bis 104°C |
| Statischer Druck und einseitiger Überdruck | 3.45KPa (absoluter Druck) ¥31.2MPa (Gehaltendruck) |
| Relative Luftfeuchtigkeit | 5·98%RH |
| Laufzeit | weniger als 5 Sekunden. |
| Veränderung der Kapazität | weniger als 0,16 cm3 |
| Feuchte einstellen | 0.20 ¢ 25 Sekunden |
| Funktionsstörung alarmierend | Bei Fehlfunktionen wird die Automatismusdiagnosefunktion 3,9 oder 21,0 mA ausgeben |
| Konfigurationsschutz | Um zu vermeiden, dass die Daten zufällig geändert werden, können Sie Software oder Schalter schützen, um die Datensätze zu sperren |
Arbeitsprinzipmit einer Leistung von mehr als 50 Watt:
Wie im Arbeitsprinzip angegeben, verursacht der Außendruck oder der Differenzdruck eine gewisse Veränderung des Sensorkapazitätswerts.Es wird in das Frequenzsignal wechseln, die an den Mikroprozessor gesendet wird.
Berechnung durch Mikroprozessor, wird ein Stromsteuerungssignal in die Stromsteuerung umgewandelt und in analogen Strom von 4-20mA umgewandelt
In der Zwischenzeit ist der Mikroprozessor für die interaktiven und sonstigen Aktionen (Anzeige und Einstellung) verantwortlich.Der für die digitale Kommunikation verwendete Kommunikationsanschluss benötigt den speziellen Anschluss unserer Firma.Das HART-Modul wird die HART-Kommunikation mit dem Sender realisieren.
Meßverfahrenmit einer Leistung von mehr als 50 Watt:
Messung des Flüssigkeitsniveaus:
Bei der Messung des Flüssigkeitsdurchflusses sollten die Druckhähne auf der Seitenseite des Prozessleiters durchbrochen werden, um die Ablagerung von Ablagerungen zu vermeiden.Der Sender sollte neben oder unter den Druckhahnanschlüssen montiert werden., um zu verhindern, dass die Luftblasen in den Prozesskanal entladen werden.
