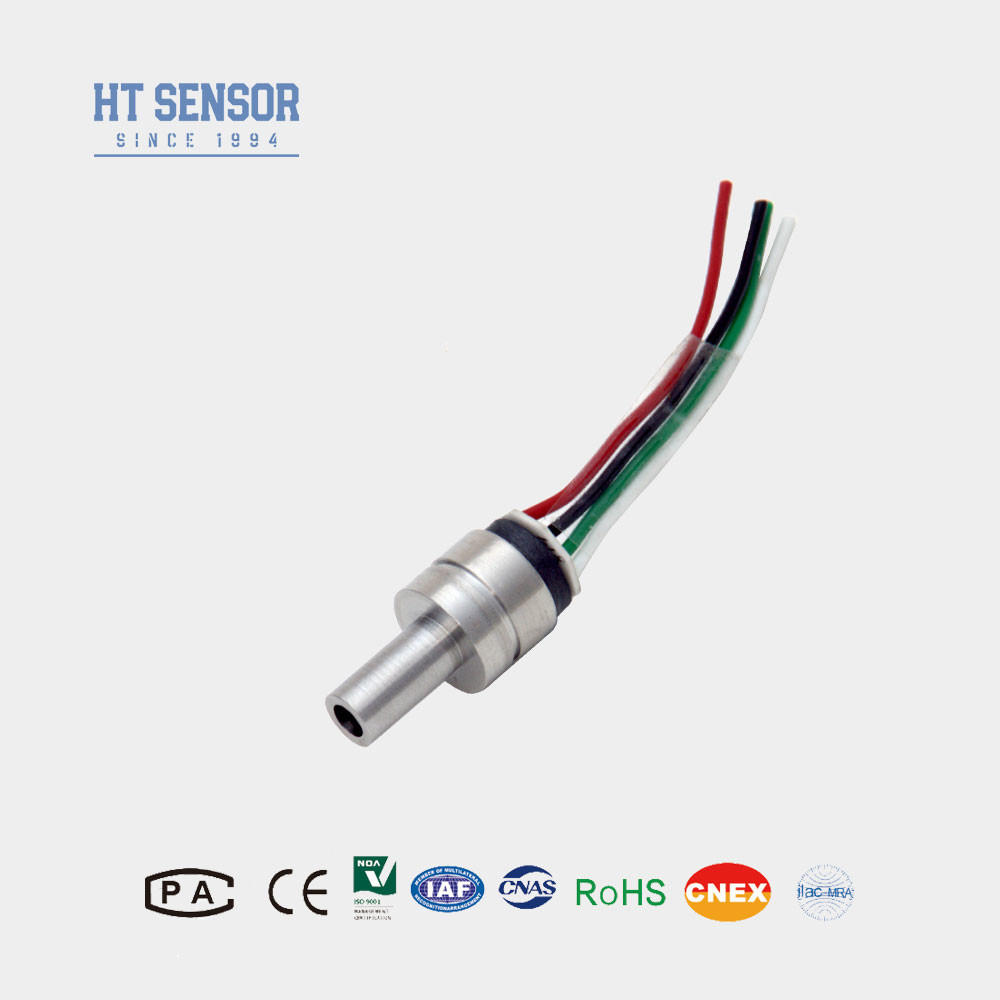

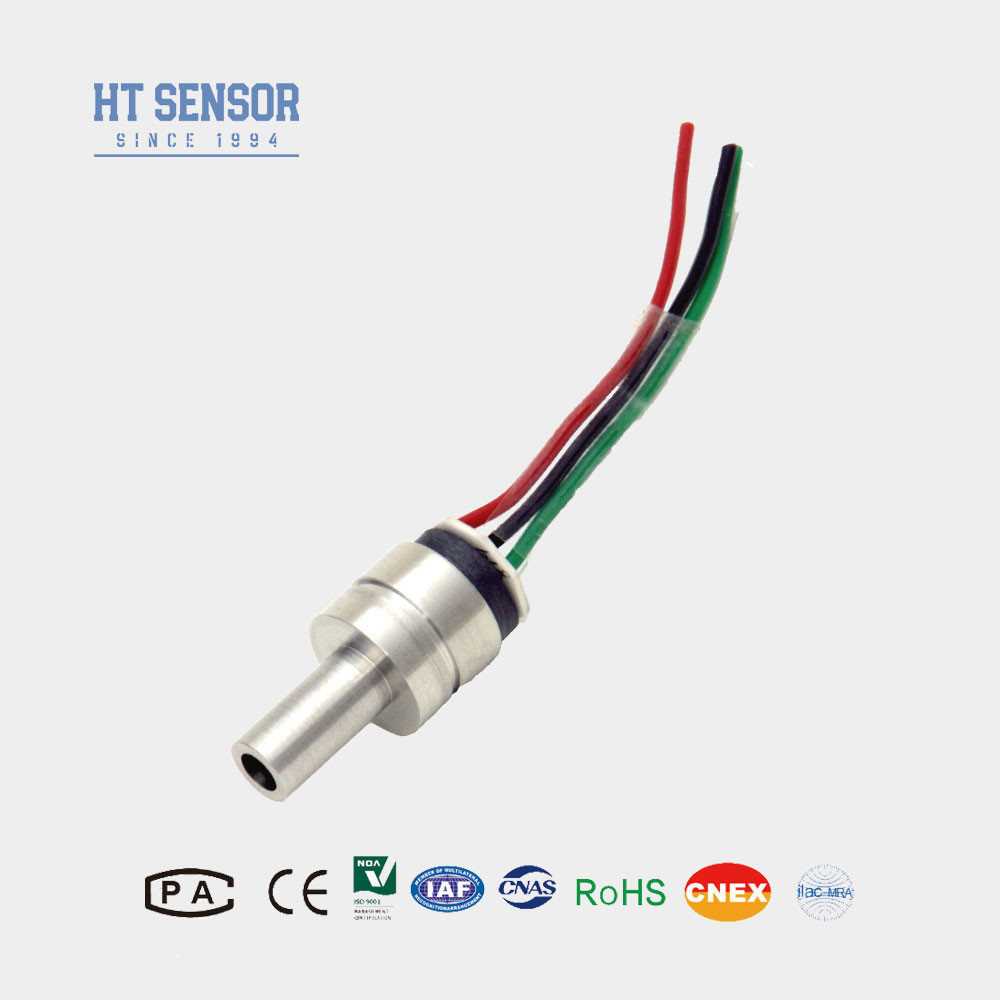

HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten

HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
Grundlegende Informationen
Herkunftsort: Baoji, China
Markenname: HT SENSOR
Zertifizierung: ISO9001
Modellnummer: HT13
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat
Bestpreis Kontakt
Detailinformationen
Modell Nr.: HT13 Typ der Verkabelung: Mit vier Drähten
Messmedium: Luft und Flüssigkeit - Ich weiß.: 13 mm
Typ: HT13 Silizium-Drucksensor Ausgangssignalart: mv-Signal Analogtyp
Material: 316L Edelstahl Anpassung: Erhältlich
Hervorheben:

Flüssiges Silizium-Drucksensor

,

HT13 Siliziumdrucksensor

,

Nicht korrosive Gas-Silizium-Drucksensor

Produkt-Beschreibung

HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten

HT13 Siliziumpiezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors:

HT13 Silizium-Drucksensor ist die neueste Konstruktion von Öl gefüllten diffusen Silizium-Drucksensor, mit hohem Druck Einfluss 100.000 mal ist nicht schlecht und Anti-Interferenz / Erosion / Einfrieren / Einfluss,hohe Genauigkeit und StabilitätDer Druckantrag ist schneller und empfindlicher.Das Wichtigste ist der Sensor.- 316 Edelstahl, hochpräzise CNC, Importdichtung.

HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 0
HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 1
HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 2


Produktmerkmalemit einem Druckmessgerät aus Silizium:
  1. Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
  2. Breiter Messbereich 0~350KPa~60MpaS
  3. Hohe Zuverlässigkeit und hervorragende Stabilität
  4. Verschiedene Gewinde-Schnittstellen zur Auswahl
Anwendungenmit einem Druckmessgerät aus Silizium:
  1. geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
  2. Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
  3. Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
  4. Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
  1. Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
  2. Eintrittsimpedanz: 3KΩ~6KΩ
  3. Ausgangsimpedanz:2.5KΩ~6KΩ
  4. Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte
Leistungsparametermit einem Druckmessgerät aus Silizium:
Messbereich Abmessung ((G) 350 KPa, 1000 KPa, 2000 Kpa
Absolute (A) Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Versiegelt Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission zu prüfen, ob die in Absatz 1 genannten Vorschriften erfüllt sind.
Typ Maximal Einheit
Linearität ±0.15 ±0.3 % F.S.
Wiederholbarkeit 0.05 0.1 % F.S.
Hysterese 0.05 0.1 % F.S.
Null Offset-Ausgabe 0 ± 1 0 ± 2 mV
Vollständige Ausgabe 100 ± 10 100 ± 30 mV
Nullverschiebungstemp. ±0.5 ± 1 % F.S.
Vollständige Temperatur. ±0.5 ± 1 % F.S.
Kompensierte Temp. 0 bis 70 oC
Betriebstemperatur - 20 bis 80 oC
Speichertemperatur -40 bis 125 oC
Zulässige Überlastung Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa
Ausbruchdruck 5x die volle Skala
Langfristige Stabilität 0.2 % F.S./Jahr
Material der Zwerchfläche 316L
Widerstand gegen Isolierung ≥ 200MΩ 100VDC
Vibrationen Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock 100 g, 11 ms
Reaktionszeit ≤ 1 ms
O-Ring Siegel mit einer Breite von nicht mehr als 30 mm
Füllmittel Silikonöl
Gewicht etwa 15 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C
HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 3

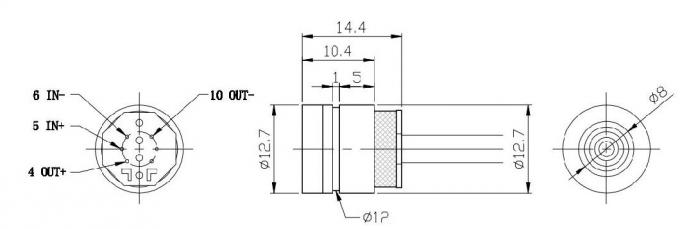

Entwurf des Baus
Typ 1 HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 4
Typ 2 HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 5

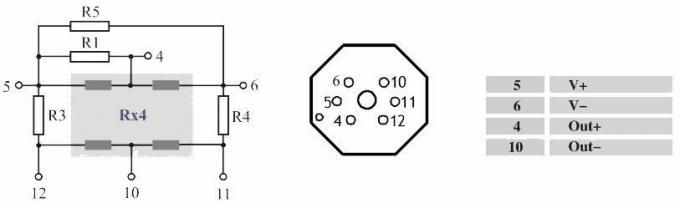

Elektroanbindung und Ausgleich

HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 6
Auswahlbeispiele

HT13 Siliziumdrucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten 7
Bestelltipps
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
