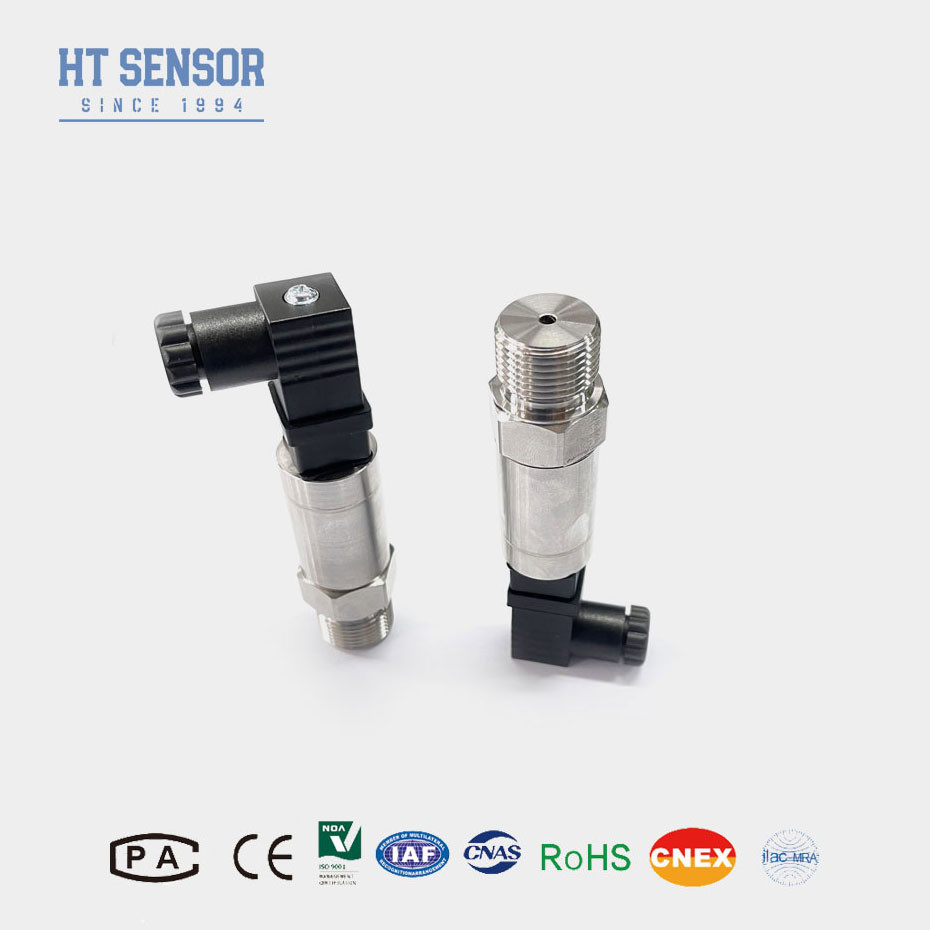

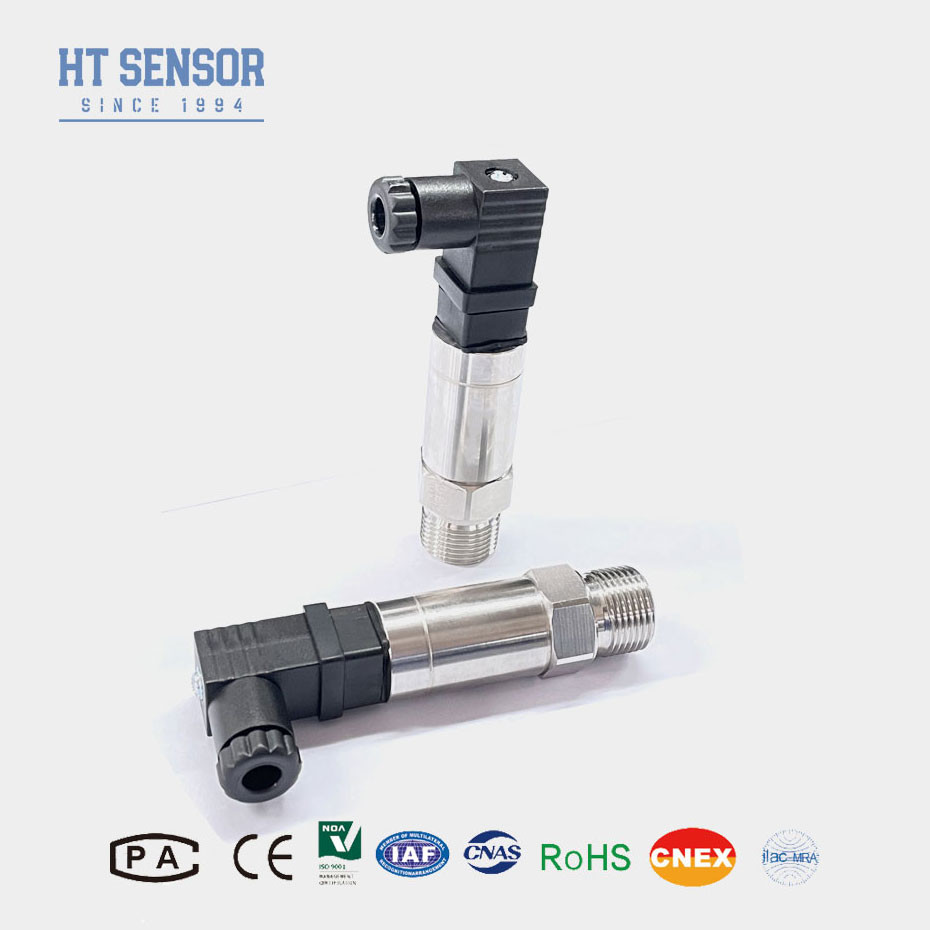

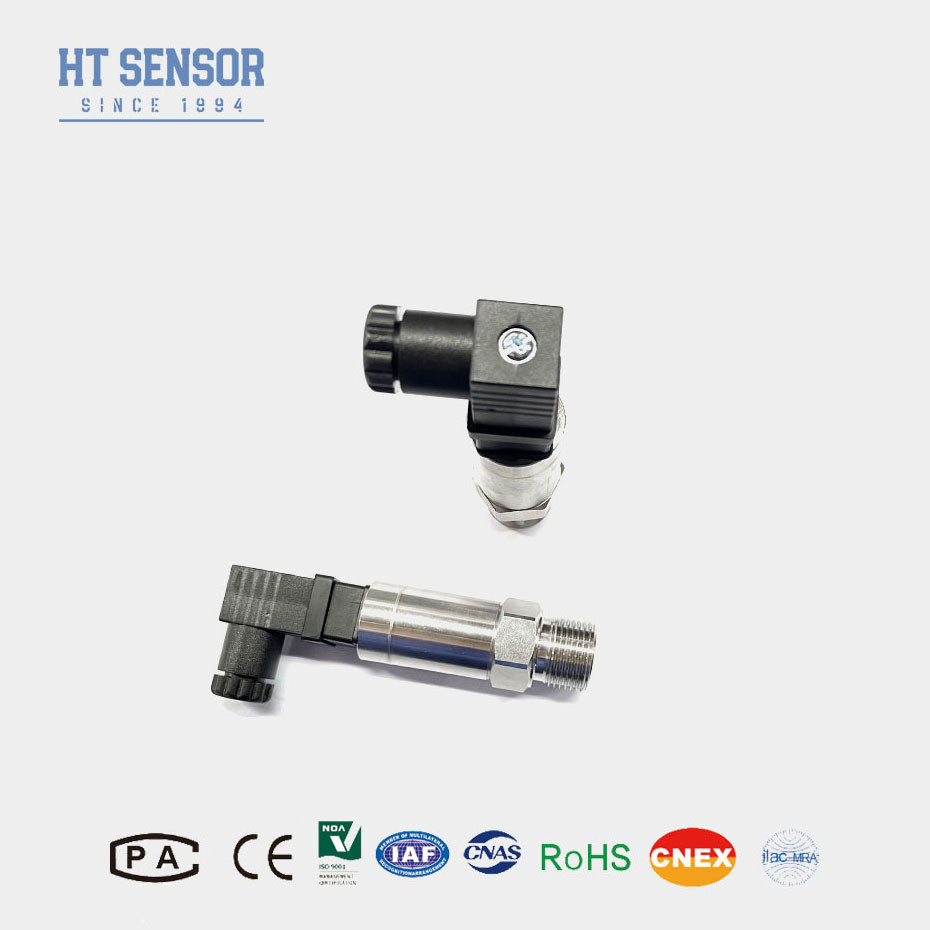

BP157 4-20mA Mini-Silizium-Druckisolationsfilm Ölkern-Drucktransmittersensor
BP157 Druckübertrager
Einführung des Druckmesssensors:
Der diffuse Silizium-Drucktransmitter-Sensor hat eine dünne Folie im Inneren, die aus Siliziummaterial besteht.und es gibt eine Reihe von kleinen Widerstand auf dem ZwerchfellWenn das Membran deformiert wird, was zu einer Änderung des Widerstandswerts des Piezoresistiven führt,der diffuse Siliziumdrucktransmitter verfügt in der Regel über einen eingebauten BrückenkreisDie Brücke besteht aus einer Vielzahl von Widerständen, von denen einer piezoresistiv ist.Durch Messung der Änderung des elektrischen Signals des BrückenausgangsDas Ausgangssignal kann analog (wie Spannung oder Strom) oder digital (wie digitaler Code) sein.
Produkteigenschaften des Drucktransmittersensors
- Breiter Messbereich, Edelstahlkonstruktion, unterschiedliche Druckschnittstellenformen
- Struktur aus Edelstahl mit Schutzgrad IP65
- Null- und Vollmaßstabverstellbar
- Hohe Präzision, alle aus Edelstahl
Anwendungen von Drucktransmittersensoren:
- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- Anwendung in der Schifffahrt und Luftfahrt
- Verwendet in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Verwendung in hydraulischen und pneumatischen Steuerungssystemen
Leistungsparameter des Drucktransmittersensors
| Messbereich |
0 kPa 10 kPa... 5 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Berechnung der Berechnung der Berechnung der E |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Berechnung der Berechnung der Berechnung der E |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur |
-20°C bis 80°C |
| Speichertemperatur |
-40°C bis 120°C |
| Vibrationen |
10g,55Hz 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,1 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4·20mA |
12 ̊30 VDC |
2/3/4 Draht |
| 010/20mA |
3 Draht
|
| 0/1 ¢5V |
| 0/1 ¥10V |
| 0.5·4.5V |
5VDC
|
Bestellung von Drucktransmittersensoren
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C, so ist eine EPDM-O-Ringdichtung zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
FQA:
1.F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
