Name: HT-Sensor HT-IQT-B Diffus Silikondrucksensor zur Messung hoher Temperaturen
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQT-B
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT-IQT-B	Reichweite:	0-35kpa bis 3,5Mpa
Typ der Verkabelung:	mit einer Breite von nicht mehr als 20 mm	Messmedium:	AIR und Flüssiges Wasser und Öl
Faden:	50.4 mm	Ausgabe:	Millivolt-Signal
Macht:	1.5mA	Typ:	Diffusioniertes Silizium-Drucksensor
Ausgangssignalart:	Analog	Material:	316L Edelstahl
Hervorheben:	Diffusioniertes Silizium-Drucksensor , Hochtemperatur-Silizium-Drucksensor , HT-IQT-B Siliziumdrucksensor

Produkt-Beschreibung

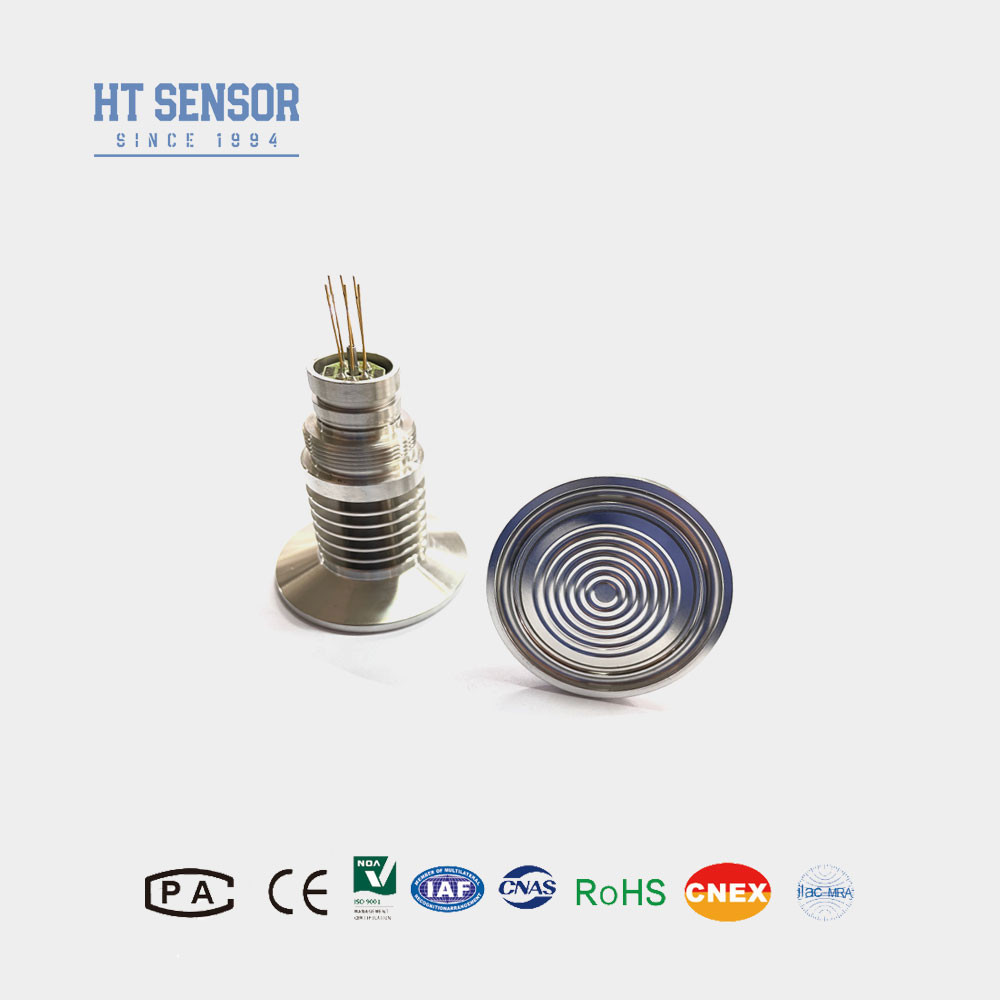

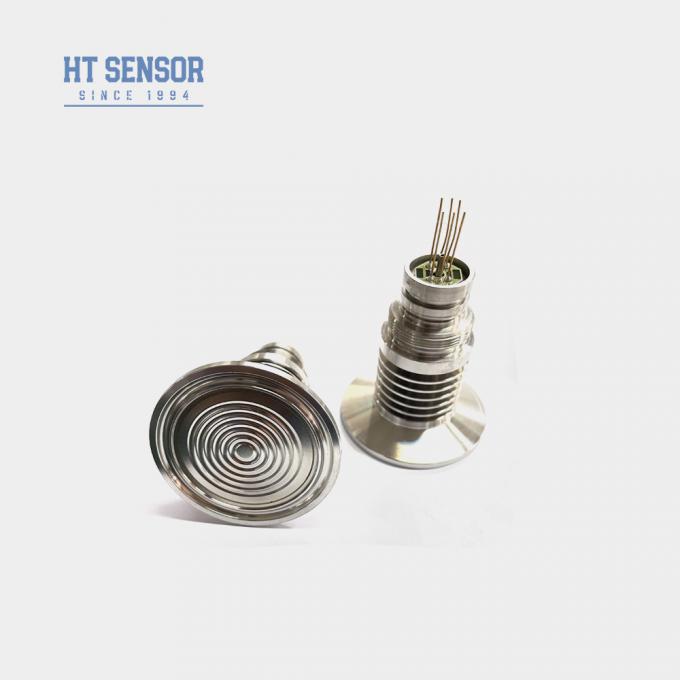

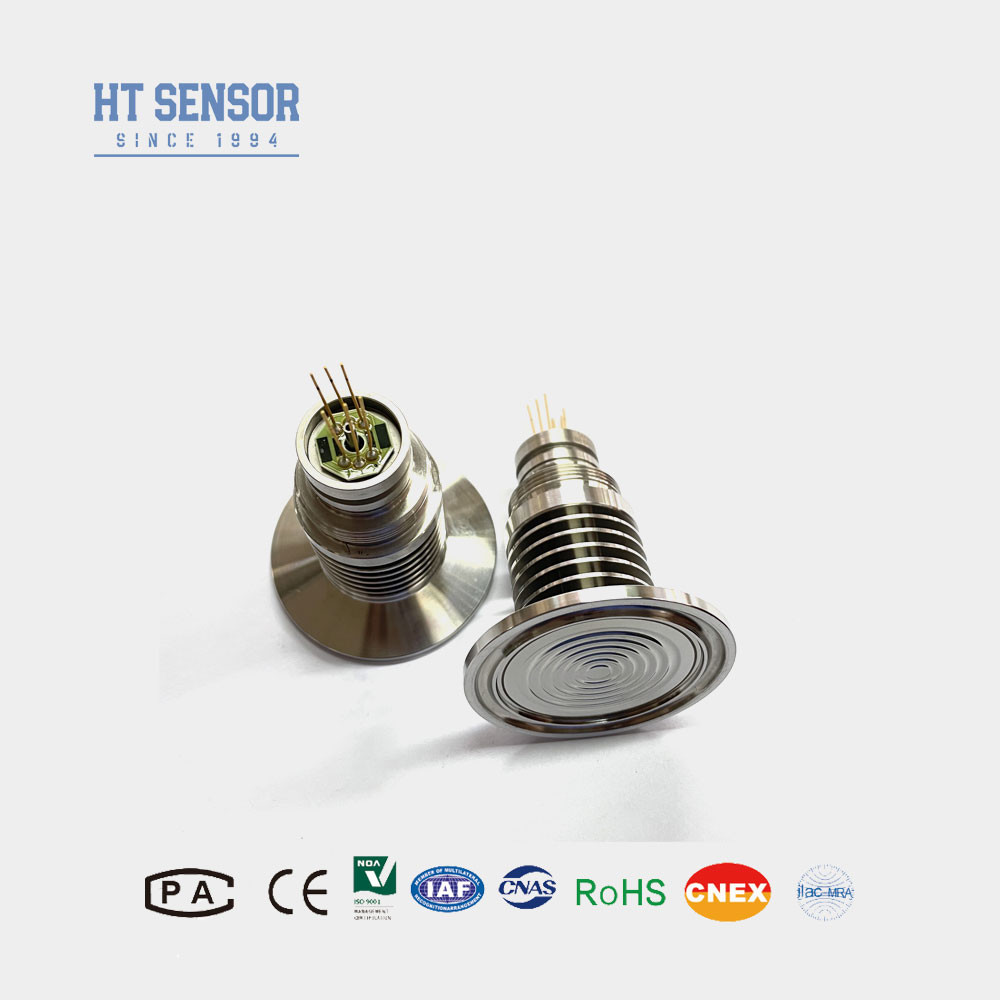

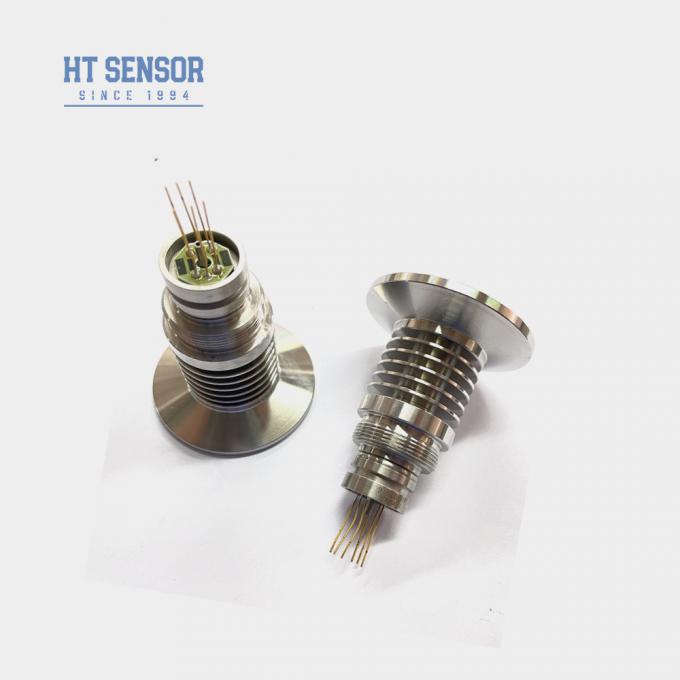

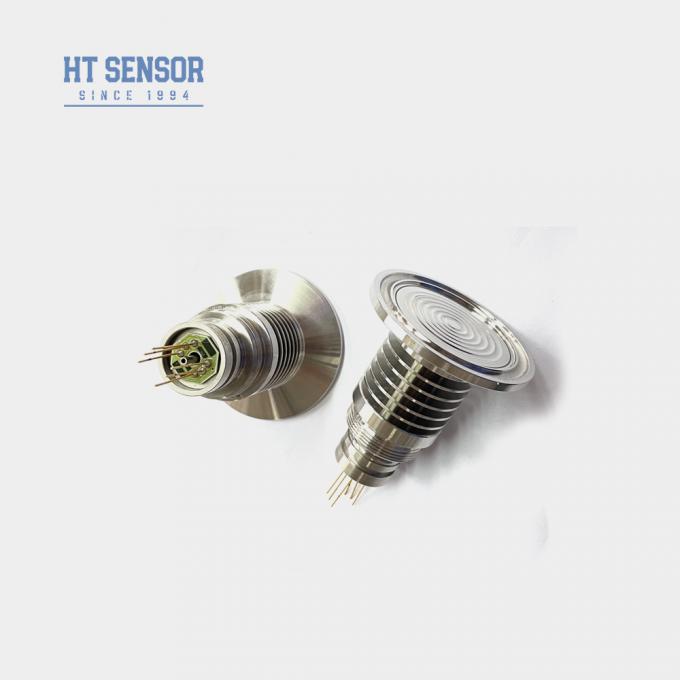

HT-Sensor HT-IQT-B Diffus Silikondrucksensor zur Messung hoher Temperaturen

HT-IQT-BPiezoresistenzmittelSilikon-Drucksensor

Einführung eines diffusen Siliziumdrucksensors:

HT-IQT-B-Silizium-Drucksensor ist eine Art eingebettetes Membran. Der Druck wurde über ein Edelstahl-Membran und versiegeltes Silikonöl auf den empfindlichen Chip übertragen.Der Sensorchip wandelt den Druck in ein nachweisbares Millivolt-elektrisches Signal umDas Produkt hat eine Plattendiaphragma-Struktur, mit einer hohtemperaturen Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung und einer Wärmeabspülung.hochtemperaturmedien Messwirkung ist gut. Das nackte, flache Membran ist leicht zu reinigen und wirkt sich gut auf die Messung von viskosen Medien aus.

HT diffused silicon oil-filled pressure sensor

Elektrische Leistungmit einer Breite von mehr als 10 mm,:

Stromversorgung: ≤ 2mA Gleichstrom (0,4-1,5mA Gleichstrom).
Eintrittsimpedanz: 2,5 KΩ bis 6 KΩ.
Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ.
Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte.

Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich		Abmessung ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme.
		Versiegelt	3500 KPaS
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 220 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C

Entwurf des Baus

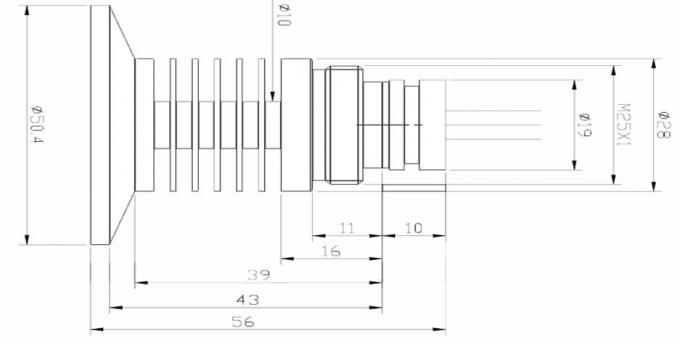

Abmessung

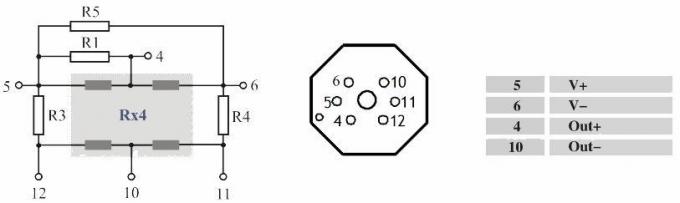

Elektroanbindung und Ausgleich

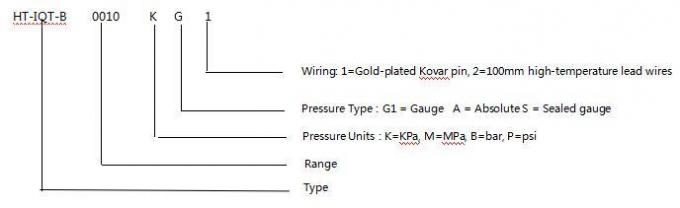

Auswahlbeispiele

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um diedie erforderliche Lufttat.
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
