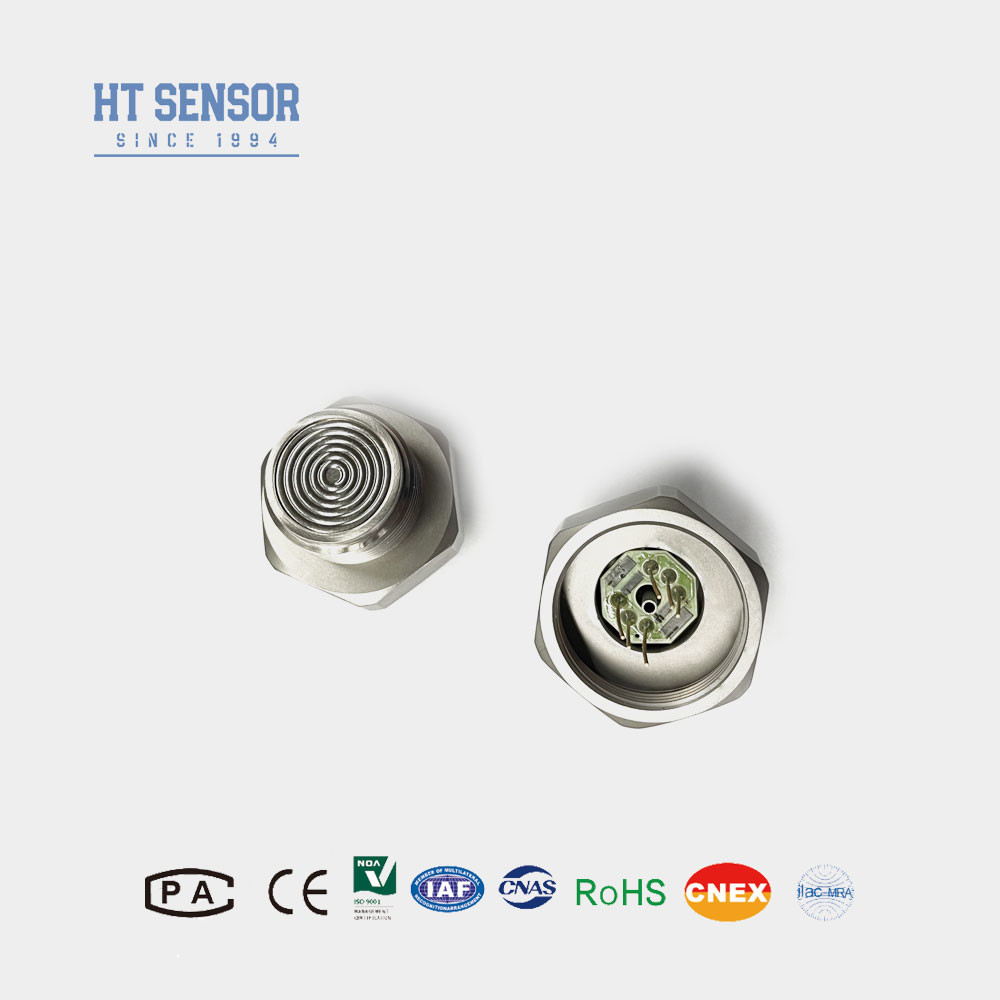

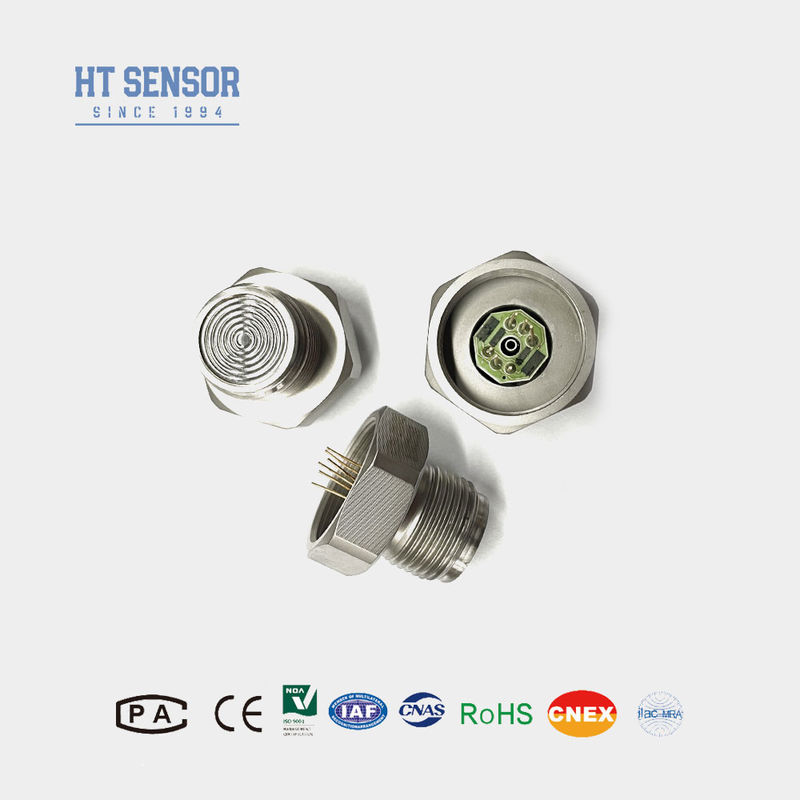

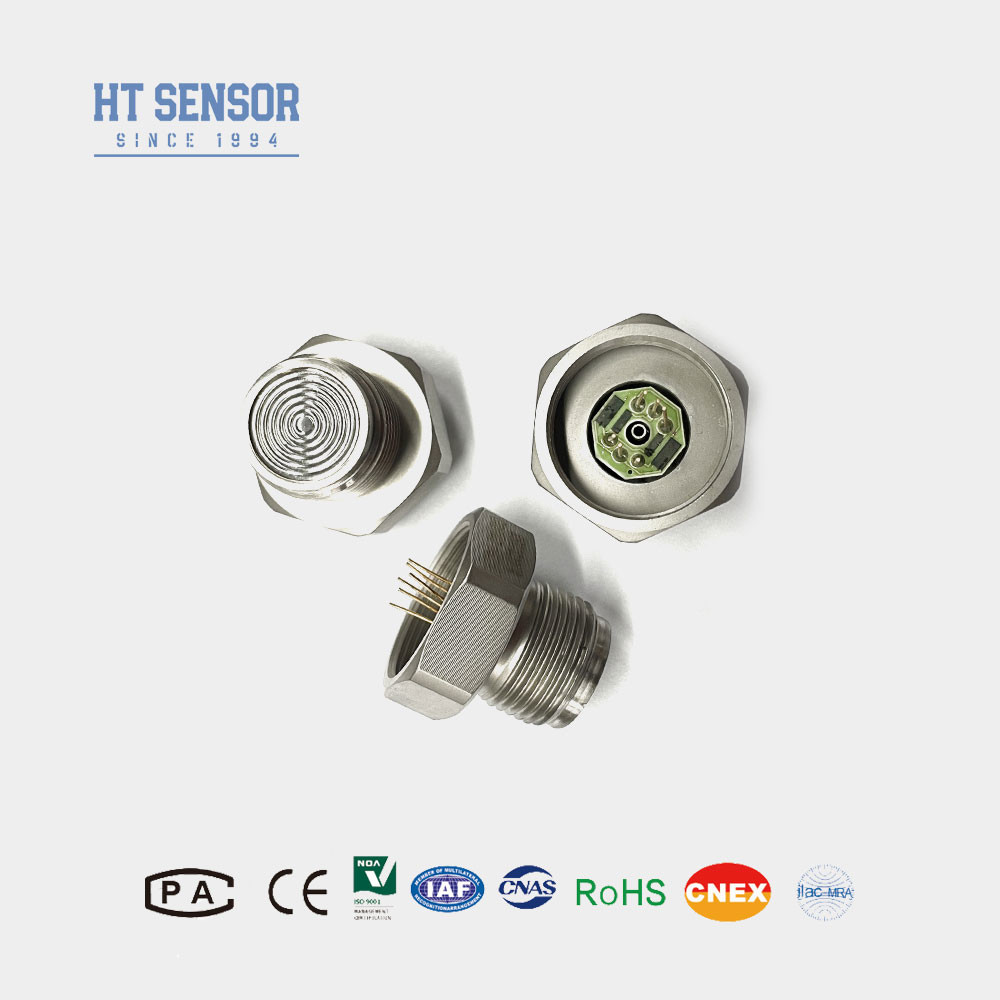

Drucksensor mit bündiger Membranstruktur aus Silizium für einfache Reinigung und hohe Zuverlässigkeit, Füllstandssensor-Zelle
Produktdetails
| Modell Nr.: | HT24 | Faden: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Messmedium: | Gas und Flüssigkeit | Reichweite: | 0-10kpa bis 20Mpa |
| Leistung: | 1,5 mA | Warenzeichen: | HengTong |
| Herkunft: | Baoji, China | Typ: | Piezoresistiver Spüldrucksensor |
| Für: | Flush-Druck-Sender | Ausgangssignalart: | Analogtyp |
| Material: | 316L Edelstahl | Anpassung: | OEM |
| Hervorheben |
Hochverlässlicher Siliziumdrucksensor,Flush-Diaphragma-Struktur Silizium-Drucksensor,Leicht zu reinigen Siliziumdrucksensor |
||
Produktbeschreibung
Silizium-Drucksensor mit bündiger Membran für einfache Reinigung und hohe Zuverlässigkeit
HT24 Piezoresistiver Silizium-Drucksensor
Einführung des Silizium-Drucksensors mit bündiger Membran:
HT24 ist ein Drucksensor mit bündiger Membran und einem hochstabilen diffundierten Silizium-Chip. Der empfindliche Chip kommt nicht direkt mit dem Messmedium in Kontakt. Der Druck wird über eine Edelstahlmembran und abdichtendes Silikonöl auf den empfindlichen Chip übertragen. Dieses Produkt hat eine flache Membranstruktur mit Gewinde, G1/2 M20* 1.5 1/2NPT ist das am häufigsten verwendete Gewinde. Einfache Reinigung, hohe Zuverlässigkeit. Geeignet für die Lebensmittel-, Gesundheits- und andere Industrien.
Produktmerkmaledes Silizium-Drucksensors mit bündiger Membran:
- Verwendung fortschrittlicher Technologie und eines Gehäuses aus Edelstahl 316L sowie Materialien wie Titan und Hastelloy für die Membran.
- Einsatz von Dickschichtschaltungen zur Temperaturkompensation und Nullpunkt- Korrektur.
- Hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität.
- Bündige Membranstruktur, die eine einfache Reinigung ermöglicht.
- Stromversorgung: ≤2mA DC (Typisch 1,5mA DC)
- Eingangsimpedanz : 2,5KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100 mm Hochtemperaturdrähte.
| Leistungsparameterdes Silizium-Drucksensors mit bündiger Membran: | |||||
| Messbereich | Relativ(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| Absolut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Abgedichtet(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Typ | Max | Einheit | |||
| Nichtlinearität | ±0,15 | ±0,3 | %F.S | ||
| Wiederholbarkeit | 0,05 | 0,1 | %F.S | ||
| Hysterese | 0,05 | 0,1 | %F.S | ||
| Nullpunktausgang | 0±1 | 0±2 | mV | ||
| Vollausschlag | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nullpunkt-Temperaturdrift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Vollausschlag-Temperaturdrift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Kompensierte Temperatur | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Betriebstemperatur | -20~80 | ºC | |||
| Lagertemperatur | -40~125 | ºC | |||
| Zulässige Überlast | Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa | ||||
| Berstdruck | 5X des Vollausschlags | ||||
| Langzeitstabilität | 0,2 % | F.S/Jahr | |||
| Membranmaterial | 316L | ||||
| Isolationswiderstand | ≥200MΩ 100VDC | ||||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | ||||
| Schock | 100g,11ms | ||||
| Ansprechzeit | ≤1ms | ||||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||||
| Füllmedium | Silikonöl | ||||
| Gewicht | ~55g | ||||
| Die Parameter werden unter folgenden Bedingungen getestet: 1,5mA @25°C | |||||
| Außenkonstruktion | |
| Abmessung |
|
| Elektrischer Anschluss und Kompensation |
|
| Auswahlbeispiele |
| Bestellhinweise |
- 1. Bei der Montage ist auf die Abstimmung zwischen der Kerngröße und dem Gehäuse des Messumformers zu achten, um die erforderliche Dichtigkeit zu erreichen.
- 2. Achten Sie bei der Montage des Gehäuses auf die vertikale Ausrichtung und den gleichmäßigen Druck, um ein Festklemmen oder Beschädigen der Kompensationsplatine zu vermeiden.
- 3. Wenn das zu prüfende Medium nicht mit dem Kern der Membran und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen zu geben.
- 4. Vermeiden Sie es, die Sensormembran mit der Hand oder scharfen Gegenständen zu drücken, um den Kern nicht durch Verformung oder Durchstechen der Membran zu beschädigen.
- 5. Halten Sie den Druck des Relativdruckkerns zur Atmosphäre offen, um zu verhindern, dass Wasser, Dampf oder korrosive Medien in die Kammer des Unterdruck-Relativdruckkerns gelangen. 6. Bei Änderungen der Pins beachten Sie bitte die Kennzeichnung auf dem tatsächlichen Leiter als Referenz.
| Unternehmen |
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensor-Messumformer?
A: Unsere Drucksensor-Messumformer zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus, mit der Option zur Anpassung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen, indem sie unsere OEM- und ODM-Dienstleistungen nutzen.
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen haben die Kapazität, bis zu 30.000 Drucksensor-Messumformer pro Monat zu produzieren, wodurch wir Großaufträge erfüllen können. Es ist jedoch ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während kundenspezifische Produkte variieren können.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wir bieten wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partnerschaften an.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Produkte haben eine 24-monatige Garantie ab Versanddatum, und unser Kundendienst gewährleistet eine schnelle Reaktion innerhalb von 24 Stunden sowie Fernunterstützung über das PC-Netzwerk.
