50,4 mm Clap Industry Silizium-Drucksensor HT-IQT Hochtemperatur-Flüssigkeitsdrucksensor
Product Details
| Modell Nr.: | HT-IQT | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | Kovar-Stifte mit vier Drähten oder vergoldet | Messmedium: | Gasflüssigkeit usw. |
| Liefern: | 1,5 mA | Dia: | 50.4mm mit Wärmeschlauch |
| Temperatur: | -30 bis 125 | Hs-Code: | 9026209090 |
| Ausgangssignalart: | Analogtyp | Material: | Edelstahl |
| Hervorheben |
Hochtemperatur-Silizium-Drucksensor,Industrie Siliziumdrucksensor,50.4mm Silizium-Drucksensor |
||
Product Description

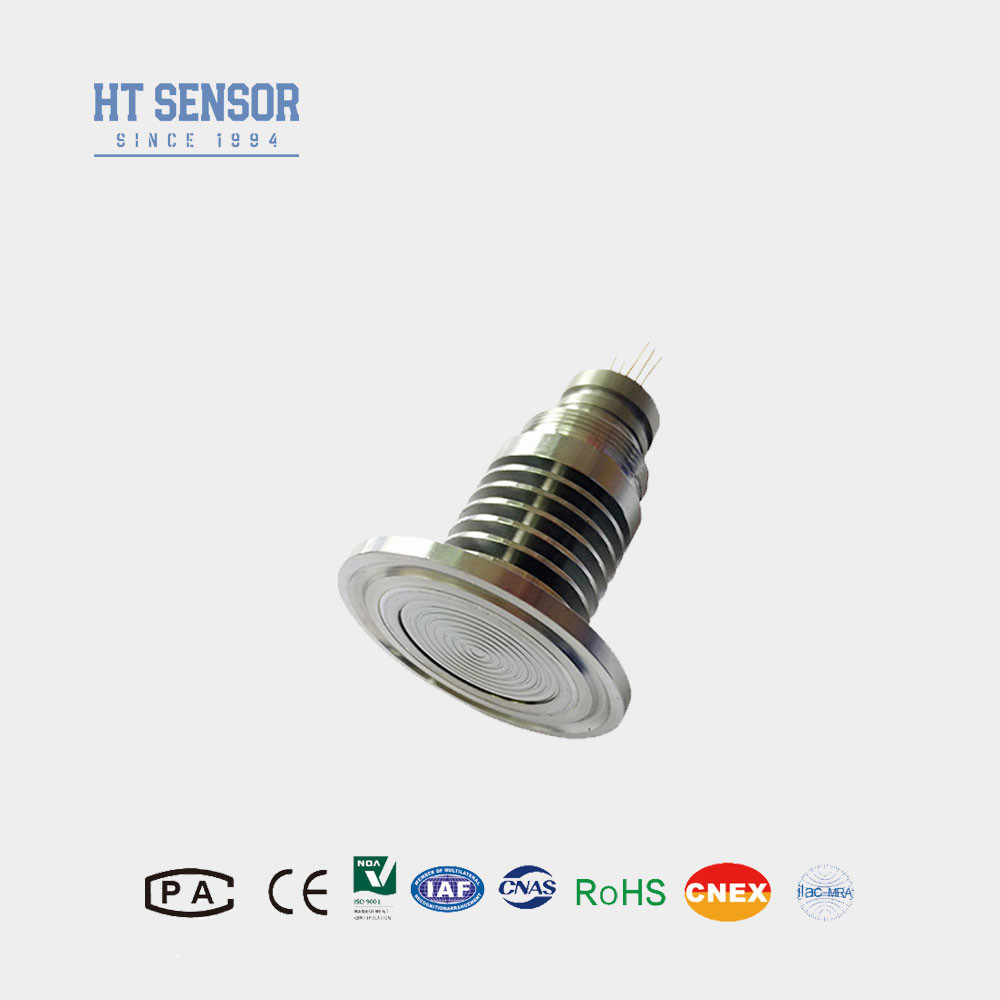

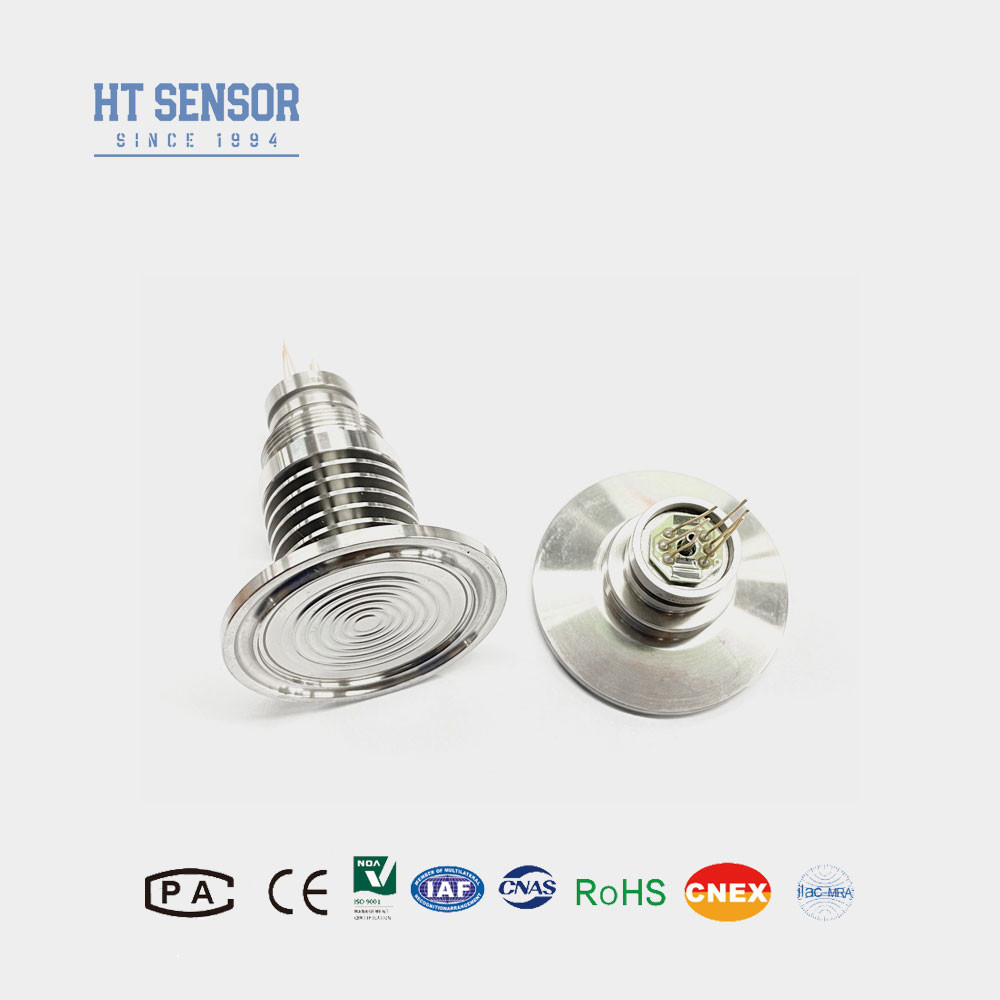

50,4 mm Clap Industry Silizium-Drucksensor Hochtemperatur HT-IQT Sensor
HT-IQT Silizium piezoresistiver Drucksensor
Einführung des Silizium-Drucksensors:
HT-IQT ist ein Drucksensor mit bündiger Membran und einem hochstabilen Hochtemperatur-Diffusions-Silizium-Chip. Der empfindliche Chip kommt nicht direkt mit dem gemessenen Medium in Kontakt. Der Druck wird über die Edelstahlmembran und das Dichtungs-Silikonöl auf den empfindlichen Chip übertragen, und die Widerstandsbrücke des Chips ändert sich, was zu einer Spannungsänderung führt, und die Spannung ändert sich auf Millivolt-Niveau. Dieses Produkt ist eine Hochtemperatur-Klemmstruktur, leicht zu reinigen, erzeugt keine Kristallisation im Gewindeende, ist leicht zu reinigen, einfach zu installieren und hochzuverlässig. Geeignet für die Lebensmittel-, Gesundheits- und andere Industrien.
Produkt Eigenschaften des Silizium-Drucksensors:
- Fortschrittliche Technologie und 316L Edelstahlgehäuse-Verpackung
- Temperaturkompensation und Nullpunktkorrektur durch Dickschicht-
- Schaltung Hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Stromversorgung: ≤2mA DC (Typisch 1,5mA DC)
- Eingangsimpedanz : 2,5KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100 mm Hochtemperaturdrähte.
| Leistungsparameter des Silizium-Drucksensors: | |||||
| Messbereich | Relativ(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Abgedichtet(S) | 3500KPaS | ||||
| Typ | Max | Einheit | |||
| Nichtlinearität | ±0,15 | ±0,3 | %F.S | ||
| Wiederholbarkeit | 0,05 | 0,1 | %F.S | ||
| Hysterese | 0,05 | 0,1 | %F.S | ||
| Nullpunktausgang | 0±1 | 0±2 | mV | ||
| Vollausschlag-Ausgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nullpunkt-Temperatur Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Vollausschlag-Temperatur Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Kompensierte Temperatur | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Betriebstemperatur | -20~80 | ºC | |||
| Lagertemperatur | -40~125 | ºC | |||
| Zulässige Überlast | Nimm den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa | ||||
| Berstdruck | 5X des Vollausschlags | ||||
| Langzeitstabilität | 0,2 % | F.S/Jahr | |||
| Membranmaterial | 316L | ||||
| Isolationswiderstand | ≥200MΩ 100VDC | ||||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | ||||
| Schock | 100g,11ms | ||||
| Ansprechzeit | ≤1ms | ||||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||||
| Füllmedium | Silikonöl | ||||
| Gewicht | ~220g | ||||
| Die Parameter werden unter folgenden Bedingungen getestet: 1,5mA @25°C | |||||
| Außenkonstruktion | |
| Abmessung |
|
| Elektrischer Anschluss und Kompensation |
|
| Auswahlbeispiele |
| Firma |
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensor-Transmitter?
A: Unsere Drucksensor-Transmitter zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus, mit der Option zur Anpassung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte durch unsere OEM- und ODM-Dienstleistungen auf spezifische Bedürfnisse zuschneiden.
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen haben die Kapazität, bis zu 30.000 Drucksensor-Transmitter pro Monat zu produzieren, wodurch wir Großaufträge erfüllen können. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während kundenspezifische Produkte variieren können.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wir bieten wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partnerschaften an.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Produkte haben eine 24-monatige Garantie ab Versanddatum, und unser Kundendienst gewährleistet eine schnelle Reaktion innerhalb von 24 Stunden zusammen mit Fernunterstützung über das PC-Netzwerk.
