BP155 Piezoresistiver Drucksensor mit isolierter Edelstahlmembran Industrieller Drucksensor
Product Details
| Modell Nr.: | BP155 | Messmedium: | Luft oder Flüssigkeit |
|---|---|---|---|
| Genauigkeitsgrad: | 0,25 %, 0,5 % | Druckbereich: | 0 kPa~10 kPa...40 MPa |
| IP-Bewertung: | IP65 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Gehäusematerial: | 304 S.S. | Membranmaterial: | 316L |
| Betriebstemperatur: | -20ºC ~ 80ºC | Lagertemperatur: | -40ºC ~ 120ºC |
| Isolationswiderstand: | 100 mΩ 100VDC | Versorgungsspannung: | 12 bis 30 VDC |
| Hervorheben |
Isolierter Drucksensor mit Edelstahlmembran,00,25% Genauigkeit Drucktransmitter |
||
Product Description

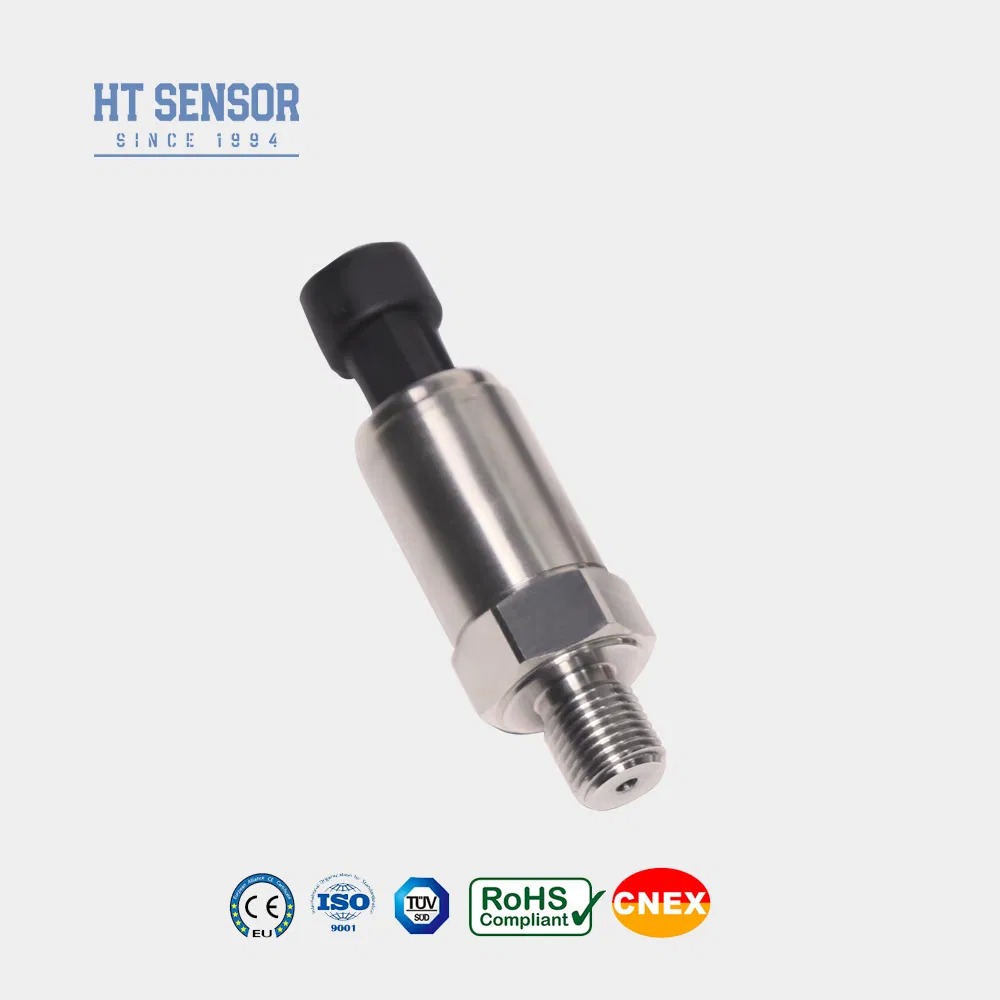

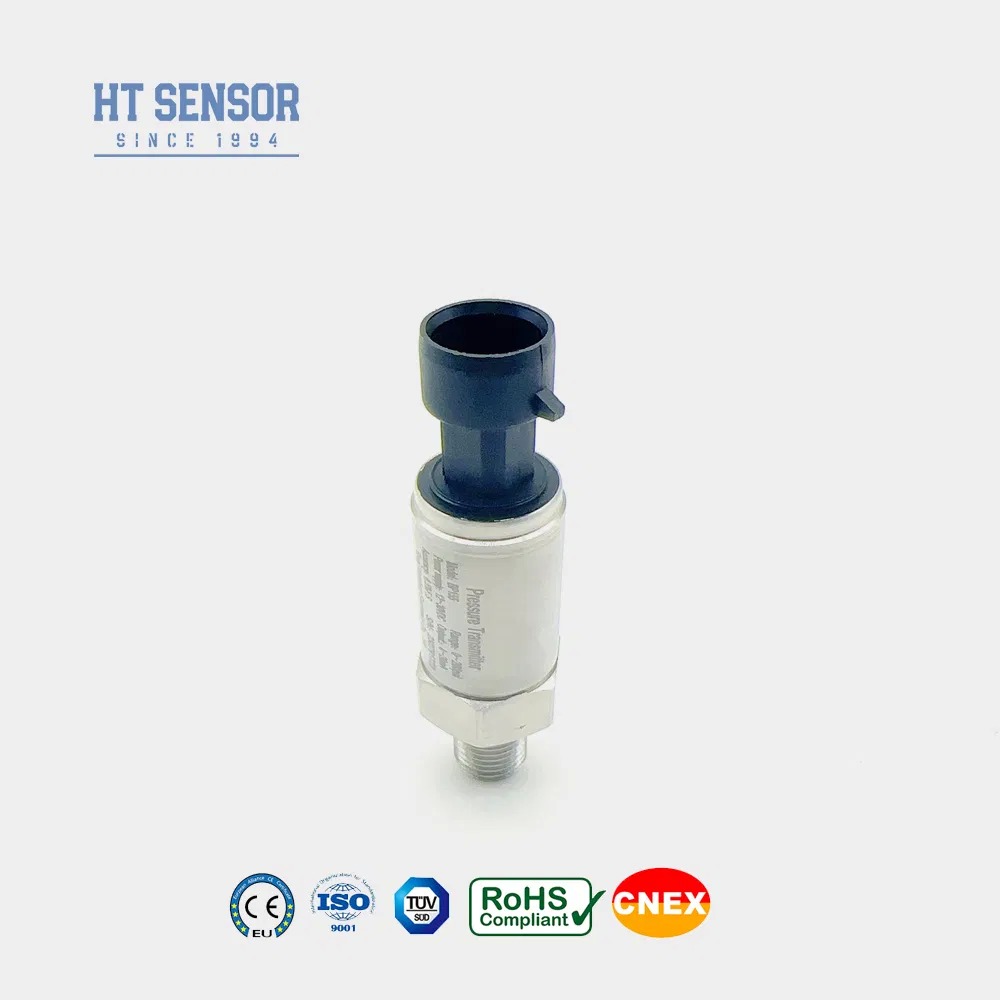

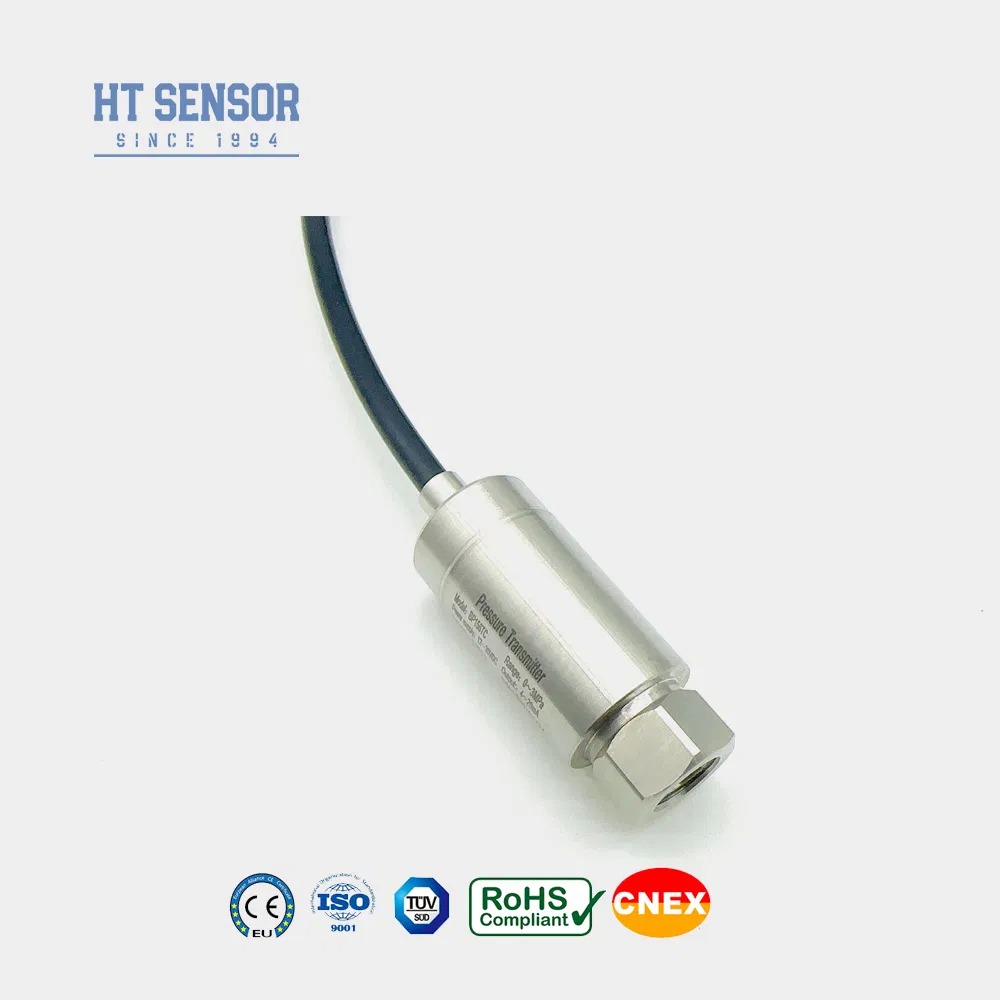

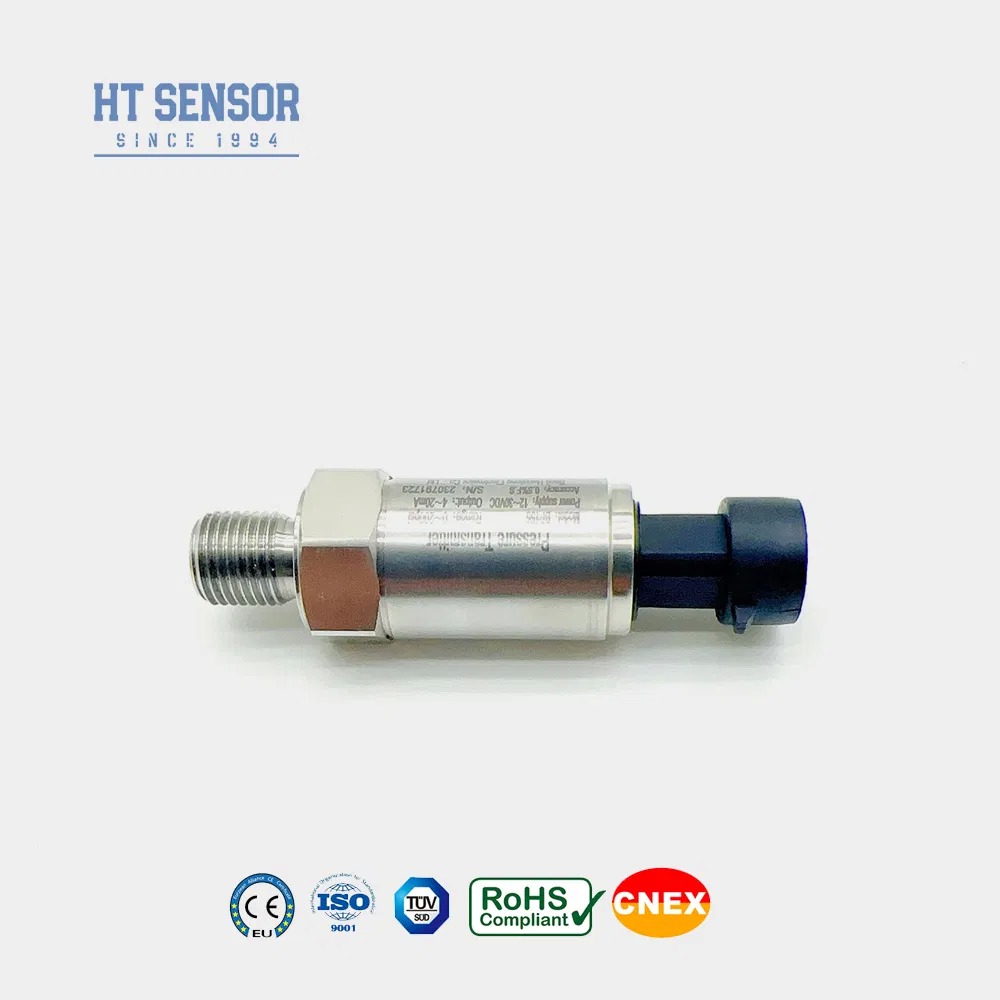

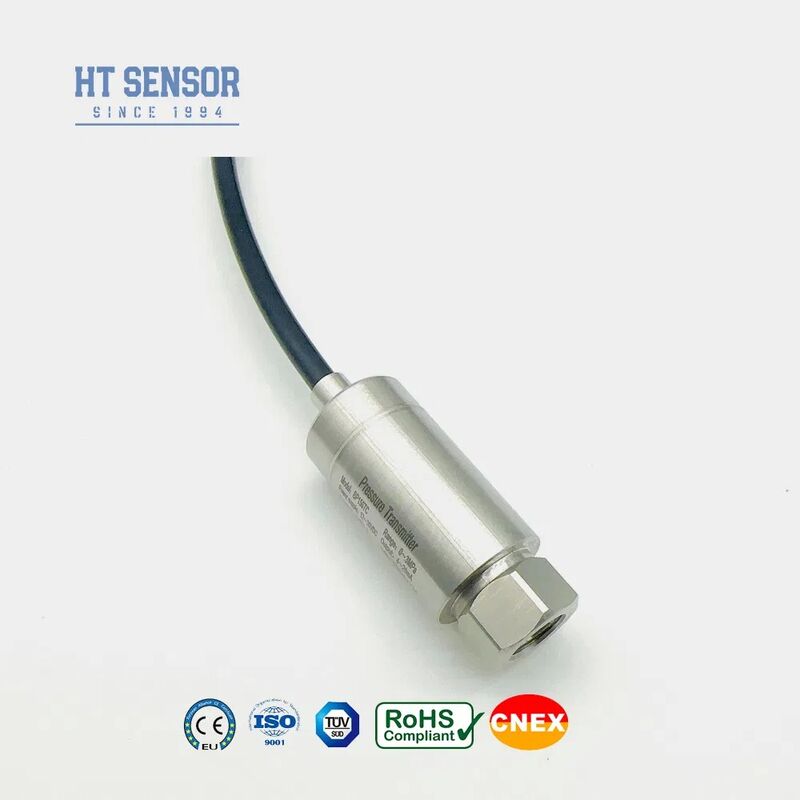

BP155 Piezoresistiver Drucksensor mit isoliertem Stahldiaphragma
- Breiter Messbereich mit Edelstahlkonstruktion
- Mehrere Konfigurationen der Druckoberfläche verfügbar
- Kompaktes und leichtes Design für eine einfache Integration
- Hochgenaue Messmöglichkeiten
- Ganz rostfreie Stahlkonstruktion für Langlebigkeit
- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- Anwendungen in der Marine- und Luftfahrtindustrie
- Industrieprozesse einschließlich Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungen
| Parameter | Spezifikation |
|---|---|
| Messbereich | 0 kPa ~ 10 kPa...40 MPa |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ± 0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 festgelegten Höchstmenge wird auf die in Anhang I der Verordnung (EU) Nr. 1370/2013 festgelegten Höchstmengen angepasst. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304 Edelstahl |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V | 5VDC | |
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V |
- Sicherstellung der Kompatibilität zwischen dem Messmedium und den Kontaktteilen des Produkts
- Produkte des explosionssicheren Typs enthalten keine digitalen Displayköpfe
- Bei Sendern mit LCD- oder LED-Display sollte die Stromversorgung nicht niedriger als 20VDC sein.
- Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb
- O-Ring aus Fluorkautschuk für Temperaturen unter -20 °C bis 250 °C; für Temperaturen unter -20 °C EPDM wählen
- Standardkabellänge 1,5 m mit Polyethylenmaterial; Alternativen in der Reihenfolge
- Bitte informieren Sie uns über spezielle Anforderungen, einschließlich Vibrationen, Aufprallkräfte oder elektromagnetische Störungen.
| Kategorie | Code | Beschreibung |
|---|---|---|
| Entwurf des Baus | 5 | Packard-Stecker |
| 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | |
| 7 | Mini-Hirschmann-Anschluss | |
| 8 | Großer Hirschmann-Anschluss | |
| Messbereich | 0-X | 0kPa ~ 10kPa...5MPa (X zeigt den tatsächlichen Messbereich an) |
| Stromversorgung | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Andere | |
| Ausgangssignal | S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC | |
| S3 | 0 ~ 5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5 ~ 4.5VDC | |
| Druckverbindung | J1 | M20x1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Andere (Flanke) | |
| Elektrische Verbindung | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Kabel versiegelte Steckdose 1,5 m | |
| B4 | Andere | |
| Druckart | G | Messdruck |
| Eine | Absoluter Druck | |
| S | Versiegelter Referenzdruck |
Product Highlights
Drucktransmitter BP155: Hochpräzise (0,25 %/0,5 %), Schutzart IP65 mit Konstruktion aus Edelstahl 304/316L. Verfügt über einen großen Messbereich, hervorragende Stabilität (0,1 % FS/Jahr) und kundenspezifische Optionen. Ideal für Industrie-, Schiffs- und Luftfahrtanwendungen.
