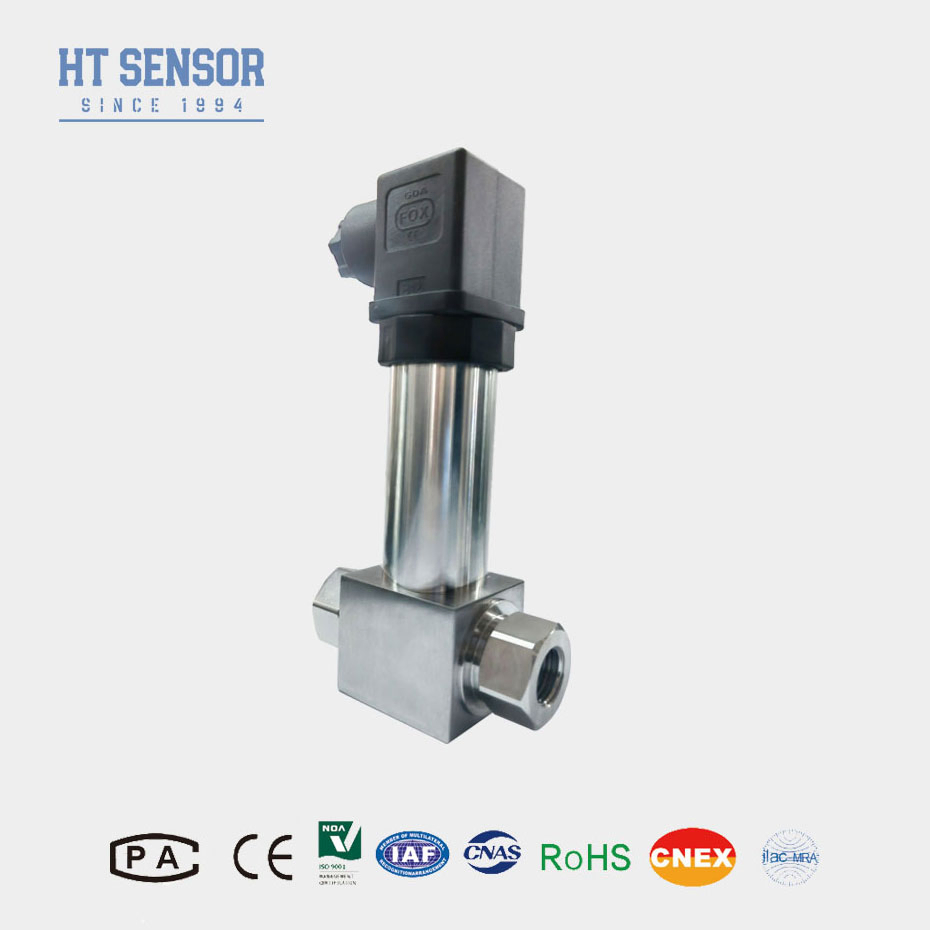

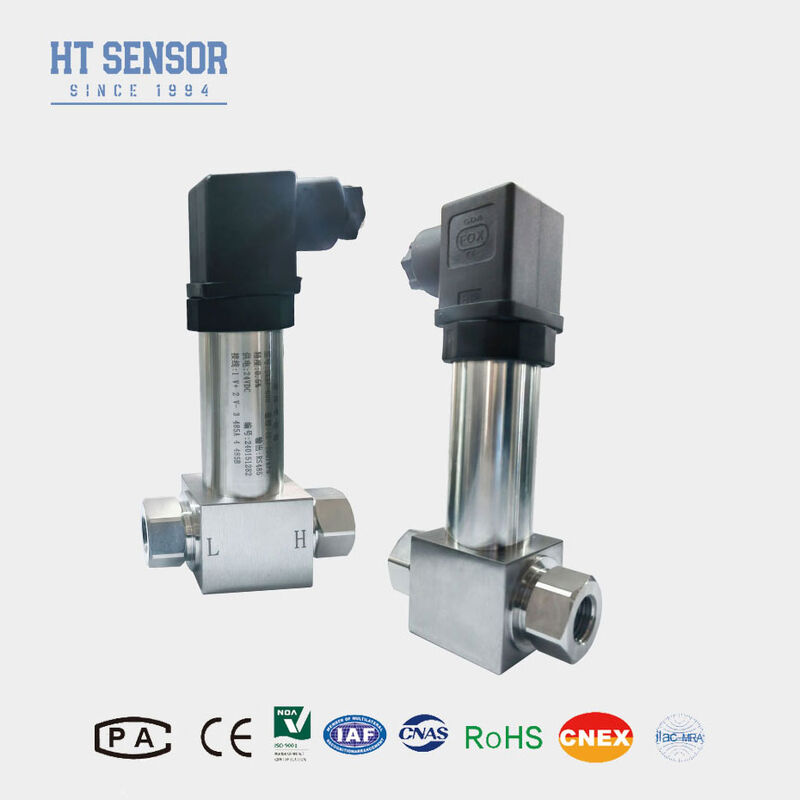

BP93420D-II Differenzdrucktransmitter IP65 Schutz und Niveaudrucksensor Edelstahlstruktur für industrielle Anwendungen
Product Details
| Modell Nr.: | BP93420D-II | Messmedium: | Flüssigkeit, Luft. |
|---|---|---|---|
| Genauigkeitsgrad: | 0,25 %, 0,5 % | Druckbereich: | 0-10kpa...~2MPa |
| IP-Bewertung: | IP65 | Gehäusematerial: | 304 SS |
| Gewicht: | ~ 0,45 kg | Kompensation Temp.: | -10~70 |
| Einseitige Überlastung: | ≤3-fache des Nennbereichs | Statischer Druck: | Der Mindestwert liegt zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Wiederholbarkeit: | ± 0,03% (Typ.) ± 0,05% fs (max.) | Langfristige Stabilität: | ±0,5 %FS/Jahr (≤200 kPa) ±0,2 %FS/Jahr (>200 kPa) |
| Betriebstemperatur: | -30 °C bis 80 °C | Ausgangssignal: | 4~20mA, 0~10/20mA, 0/1~5V, 0,5~4,5V |
| Hervorheben |
Differenzdrucktransmitter mit einer Genauigkeit von 0,25 %,Drucksensor mit Schutzart IP65 |
||
Product Description
- Edelstahlkonstruktion für kompaktes Design und einfache Installation
- Strenge Temperaturkompensation und Alterungsprüfung für stabile Leistung
- Flexible elektrische Schnittstellenoptionen: Steckverbindung oder direkte Verdrahtung
- Differenzdruckmessung für Gase und Flüssigkeiten in Rohrleitungssystemen
- Überwachung industrieller Prozesse in der Erdöl-, Chemie-, Metallurgie-, Energieerzeugungs- und Hydrologiebranche
- Druckmessung für Rohrleitungen und Ofenkammern
| Messbereich | 0-10KPa...~2MPa |
|---|---|
| Druckart | Differenzdruck |
| Einseitige Überlastung | ≤ 3-facher Nennbereich |
| Statischer Druck | Mindestens das 5-fache des Nennbereichs oder 7 MPa |
| Genauigkeit bei 25ºC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholgenauigkeit | ±0,03% (typ.) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typ.) ±0,05%FS (max.) |
| Langzeitstabilität | ±0,5%F.S/Jahr(≤200KPa) ±0,2%F.S/Jahr(>200KPa) |
| Nullpunkt-Temperaturdrift | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Span-Temperaturdrift | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Kompensationstemperatur | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| Betriebstemperatur | -30ºC~80ºC |
| Lagertemperatur | -40ºC~100ºC |
| Vibrationsfestigkeit | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht | |
| 0/1~5V | 5VDC | |
| 0,5~4,5V | 5VDC |
- Kompatibilität des Messmediums mit produktberührenden Teilen prüfen
- Drei-Ventil-Manifold für kontrollierten Druck auf positive und negative Kammern installieren
- Druckanschlüsse horizontal positionieren, um Installationsauswirkungen zu minimieren
- Spezielle Anforderungen für Vibrationen, Stöße oder elektromagnetische Störungen bei der Bestellung angeben
| Komponente | Code | Beschreibung |
|---|---|---|
| Aufbau | DII | Differenzdrucktransmitter |
| Messbereich | 0-10KPa...~2MPa | |
| Stromversorgung | D1 | 24VDC |
| Stromversorgung | D2 | 5VDC |
| Stromversorgung | D3 | Andere |
| Ausgangssignal | S1 | 4~20mADC |
| Ausgangssignal | S2 | 1~5VDC |
| Ausgangssignal | S3 | 0~5VDC |
| Ausgangssignal | S4 | 0~10mADC |
| Ausgangssignal | S5 | 0~20mADC |
| Ausgangssignal | S6 | 0~10VDC |
| Ausgangssignal | S7 | 0,5~4,5VDC |
| Druckanschluss | J1 | M20×1,5 Außengewinde |
| Druckanschluss | J2 | G1/2 Außengewinde |
| Druckanschluss | J3 | G1/4 Außengewinde |
| Druckanschluss | J4 | 1/2 NPT Außengewinde |
| Druckanschluss | J5 | Andere |
| Elektrischer Anschluss | B1 | Hirschmann |
| Elektrischer Anschluss | B2 | PG7 Stecker |
| Elektrischer Anschluss | B3 | Abgedichteter Kabelausgang |
| Elektrischer Anschluss | B4 | Andere |
| Druckart | D | Differenzdruck |
Product Highlights
Der Differenzdrucktransmitter BP93420D-II bietet eine Genauigkeit von 0,25 %, IP65-Schutz und eine Konstruktion aus Edelstahl 304. Anpassbar für industrielle Flüssigkeits-/Gasanwendungen mit 2 Jahren Garantie und zuverlässiger Leistung.
