Piezoresistiver Siliziumdrucksensor mit absoluter Messung
Product Details
| Modell Nr.: | HT19 | Fadenstyp: | NEIN |
|---|---|---|---|
| Typ der Verkabelung: | Kovar-Stifte mit vier Drähten oder vergoldet | Messmedium: | Gas und Flüssigkeit |
| Reichweite: | -100 kPa~0~10 kPa~100 MPa | Füllmedium: | Silikon-Öl |
| Langfristige Stabilität: | 0.2%F.S/Year | Typ: | Piezoresistiver Siliziumdrucksensor |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
Absolute Spannungsmessung Piezoresistiver Druckwandler,Piezoresistives Druckwandleröl ISO9001,Wasserdruckwandler Sensor ISO9001 |
||
Product Description
HT19 Hengtong Piezoresistiver Siliziumdrucksensor mit absoluter Messung für Wasser und Öl
Absolute Messung Piezoresistiver Druckwandler Öl-Wasserdruckwandler Sensor
HT19 Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19 fungiert als piezoresistiver Siliziumdrucksensor mit einem Kern aus hochstabilem diffusem Siliziumelement.Der Druck von Flüssigkeiten und Gasen wird durch die Übertragung des Drucks des Prüfmediums auf die Siliziumdiaphragma durch eine Isolationsdiaphragma und Siliziumöl ermittelt.Die Vielseitigkeit des Sensors ist in Luftkompressoren und Kühlsystemen weit verbreitet
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- 1.Verwendung fortschrittlicher Technologie und Gehäuse aus 316L-Edelstahl, zusammen mit mit einer Breite von mehr als 20 mm,
- 2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt Korrektur
- 3.hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenmit einem Druckmessgerät aus Silizium:
- 1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L Kompatibilität mit Edelstahl
- 2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- 3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
- 4. geeignet für hydraulische und pneumatische Steuerungssysteme
- 5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
- 1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- 2.Eingangsimpedanz: 3KΩ~6KΩ
- 3.Ausgangsimpedanz:2.5KΩ~6KΩ

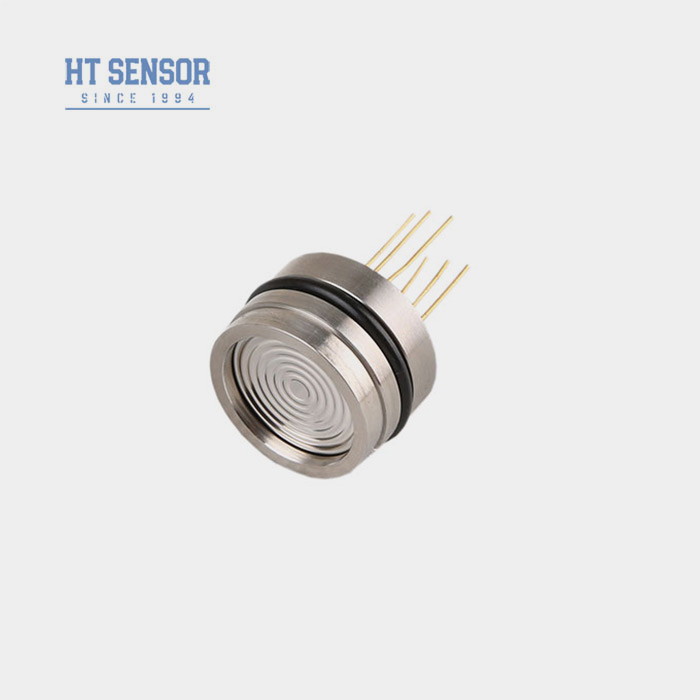

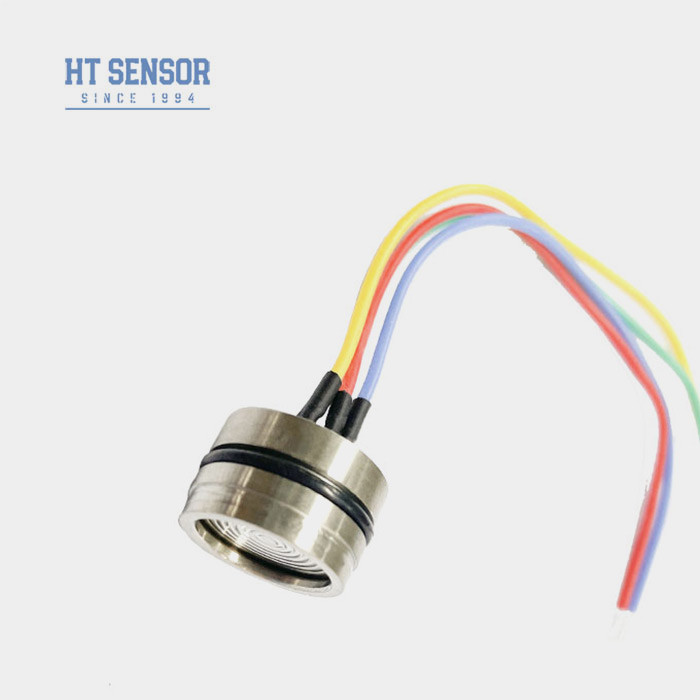

- 4Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: | |||||
| Reichweite | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Luftfahrtfahrzeuge sind folgende Anforderungen zu beachten: | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | Nitrilring oder Fluorring | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | etwa 20 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C | |||||
| Entwurf des Baus mit einem Druckmessgerät aus Silizium | |
| Typ 1 | |
| Typ 2 | |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
| Auswahlbeispiele |
| Bestelltipps |
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
