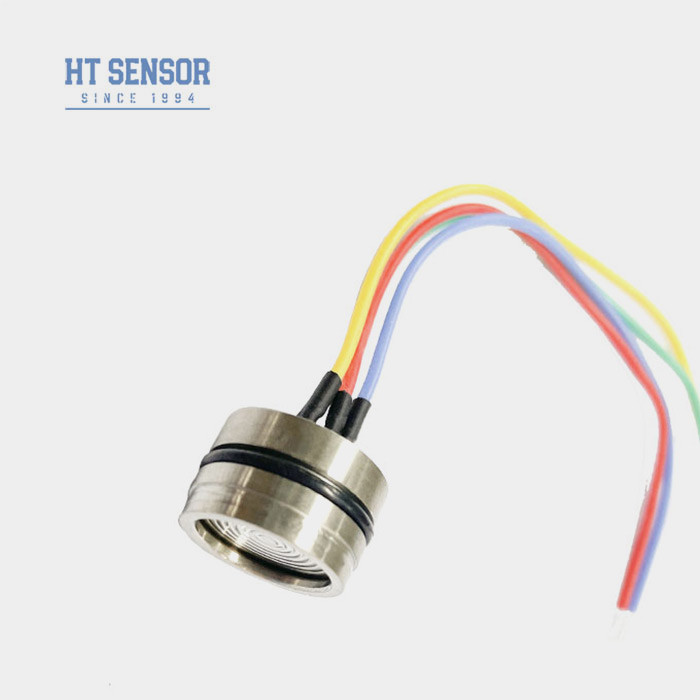

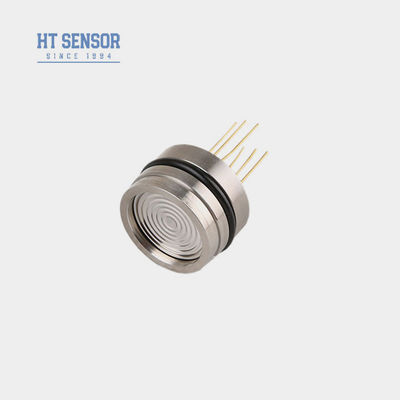

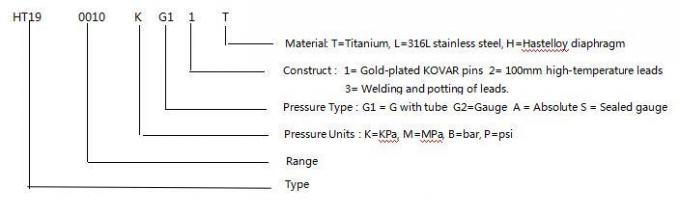

HT19 Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19 fungiert als piezoresistiver Drucksensor aus Silizium, dessen Kern aus einem hochstabilen diffusen Siliziumelement besteht.Der Druck von Flüssigkeiten und Gasen wird durch die Übertragung des Drucks des Prüfmediums auf die Siliziumdiaphragma durch eine Isolationsdiaphragma und Siliziumöl ermittelt.Die Vielseitigkeit des Sensors ist in Luftkompressoren und Kühlsystemen weit verbreitet
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- 1.Verwendung fortschrittlicher Technologie und 316L-Edelstahlgehäuse, zusammen mit mit einer Breite von mehr als 20 mm,
- 2.Verwendung von Dicke Film Schaltkreisen zur Temperaturkompensation und zum Nullpunkt Korrektur
- 3.hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenmit einem Druckmessgerät aus Silizium:
- 1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L Kompatibilität mit Edelstahl
- 2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- 3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
- 4. geeignet für hydraulische und pneumatische Steuerungssysteme
- 5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
- 1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- 2.Eingangsimpedanz: 3KΩ~6KΩ
- 3.Ausgangsimpedanz:2.5KΩ~6KΩ
- 4.Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: |
| Reichweite |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Luftfahrtfahrzeuge sind folgende Anforderungen zu beachten: |
| |
Typ |
Maximal |
Einheit |
| Nichtlinearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Span-Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperaturfehler-Null |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Temperaturfehlerbereich |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Kompensierte Temp. |
≤ 20 KPa |
0 bis 50 |
oC |
| ≥ 35 kPa |
0 bis 70 |
oC |
| Betriebstemperatur |
- 20 bis 80 |
oC |
| Speichertemperatur |
-40 bis 125 |
oC |
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa |
|
| Ausbruchdruck |
5x die volle Skala |
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
| Material der Zwerchfläche |
316L |
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
| Schock |
100 g, 11 ms |
|
| Reaktionszeit |
≤ 1 ms |
|
| O-Ring Siegel |
Nitrilring oder Fluorring |
|
| Füllmittel |
Silikonöl |
|
| Gewicht |
etwa 20 g |
|
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C |

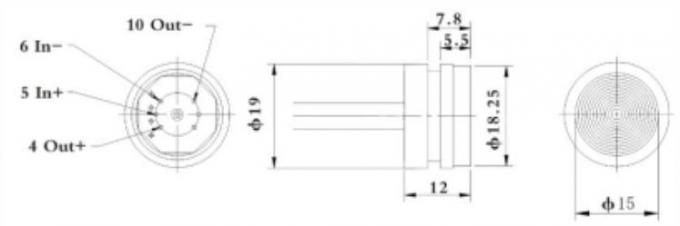

| Entwurf des Baus mit einem Druckmessgerät aus Silizium |
| Typ 1 |
 |
| Typ 2 |
 |

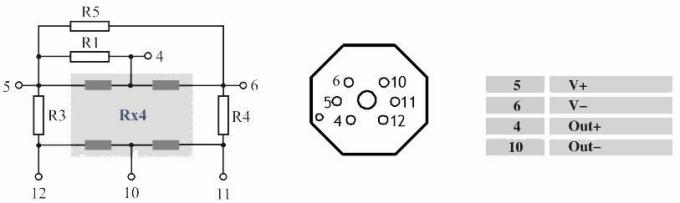

| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um dieerforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
1.F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.
4.F: Wie ist die typische Lieferzeit?
A:5 bis 8 ArbeitstageFür Standardmodelle können angepasste Produkte unterschiedlich sein.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
