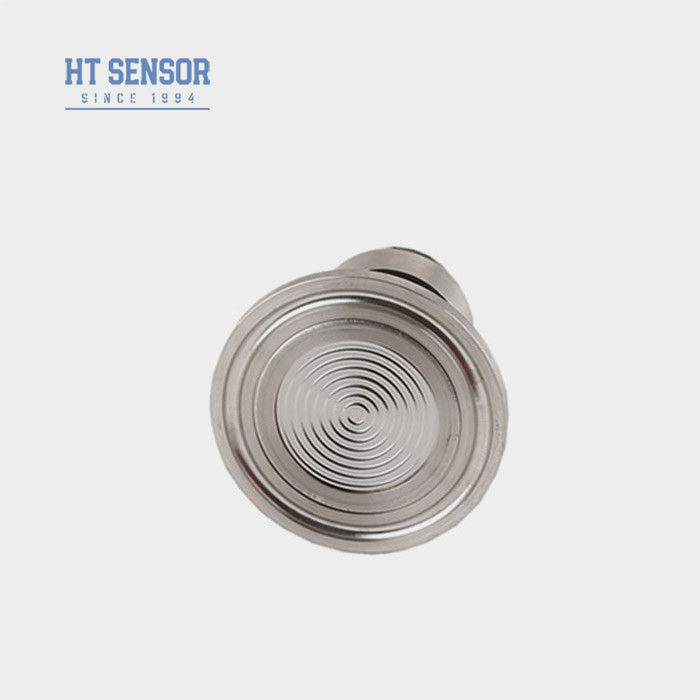

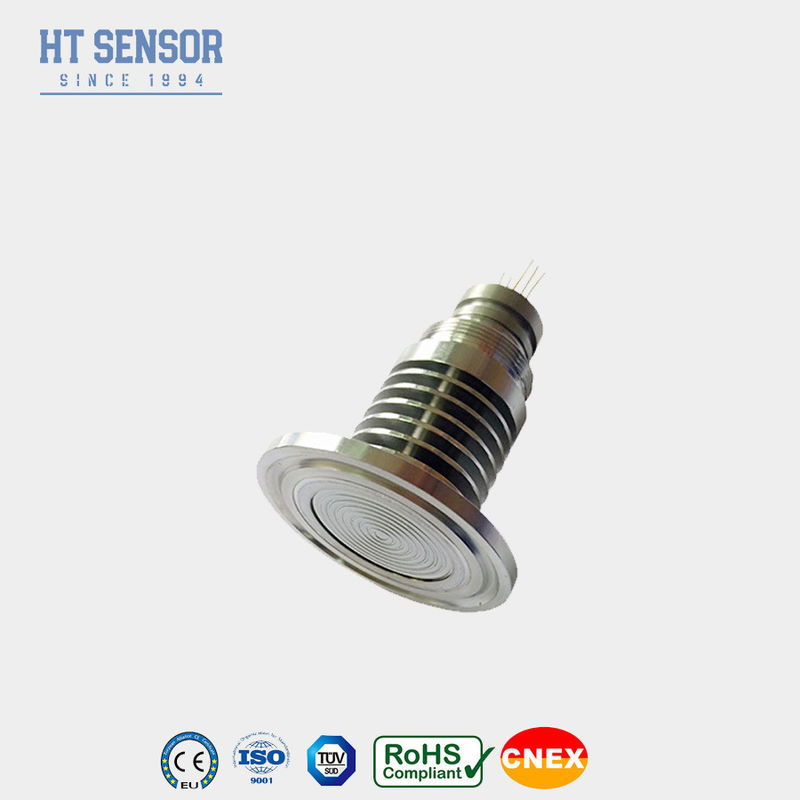

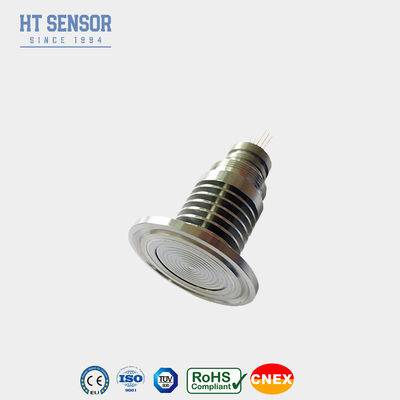

HT-IQ piezoresistiver Siliziumdrucksensor 50,4 mm Großzellen-Diaphragma-Sensor
Product Details
| Modell Nr.: | HT-IQ | Fadenstyp: | 50.4 mm Klemme |
|---|---|---|---|
| Typ der Verkabelung: | Kovar-Stifte mit vier Drähten oder vergoldet | Messmedium: | Gas und Flüssigkeit |
| Reichweite: | 0-35kpa bis 3,5Mpa | Leistung: | 1,5 mA |
| Transportpaket: | Karton | Herkunft: | China |
| Hs-Code: | 9026209090 | Typ: | Piezoresistiver Siliziumdrucksensor |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Ausgangssignalart: | Analogtyp |
| Material: | Edelstahl | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
HT-IQ piezoresistiver Siliziumdrucksensor,Piezoresistiver Siliziumdrucksensor 50,4 mm |
||
Product Description
HT-IQ 50,4mm Großdiaphragma Piezoresistiver Siliziumdrucksensor Einführung
HT-IQ Siliziumpiezoresistiver Drucksensor
Einführung eines piezoresistiven Siliziumdrucksensors:
HT-IQ ist ein Spüldiaphragma-Drucksensor mit einem hochstabilen diffusierten Siliziumchip. Der Druck wird über einen Edelstahlchip an den empfindlichen Chip übertragenDas empfindliche Chip kommt nicht direkt mit dem Messmedium in Berührung.Es ist leicht zu reinigen und sehr zuverlässig und eignet sich für Anwendungen in Industriezweigen wie Lebensmittel und Hygiene.
Produktmerkmalemit einer Breite von mehr als 10 mm,:
- Mit fortschrittlicher Technologie und einem 316L-Edelstahlgehäusemit einer Breite von mehr als 20 mm,
- Verwendung von Dickefolie-Schaltkreisen zur Temperaturkompensation und zum Nullpunkt Korrektur
- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Flush-Diaphragma-Struktur, die es leicht zu reinigen macht
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Lebensmittel- und Getränkeindustrie
- Industrieprozesssteuerung
- Pharmazeutika
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 2,5 KΩ~6 KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einer Breite von mehr als 10 mm,: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 150 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |
| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
