HT19 Diffus-Silizium-Drucksensor und Drucktransmitter Wasserstandssensor Zelle
Product Details
| Modell Nr.: | HT19 | Typ der Verkabelung: | Mit vier Drähten |
|---|---|---|---|
| Messmedium: | Gas und Flüssigkeit | Füllmedium: | Silikon-Öl |
| Langfristige Stabilität: | 0.2%F.S/Year | Transportpaket: | Karton |
| Spezifikation: | 19 mm | Herkunft: | China |
| Hs-Code: | 9026209090 | Typ: | Piezoresistiver Drucksensor |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Ausgangssignalart: | Analogtyp |
| Material: | Edelstahl | Anpassung: | Available OED / ODM |
| Hervorheben |
Diffusioniertes Silizium-Drucksensor,Wasserdruckwandler,HT19 Drucksensor mit Garantie |
||
Product Description
Produktbeschreibung

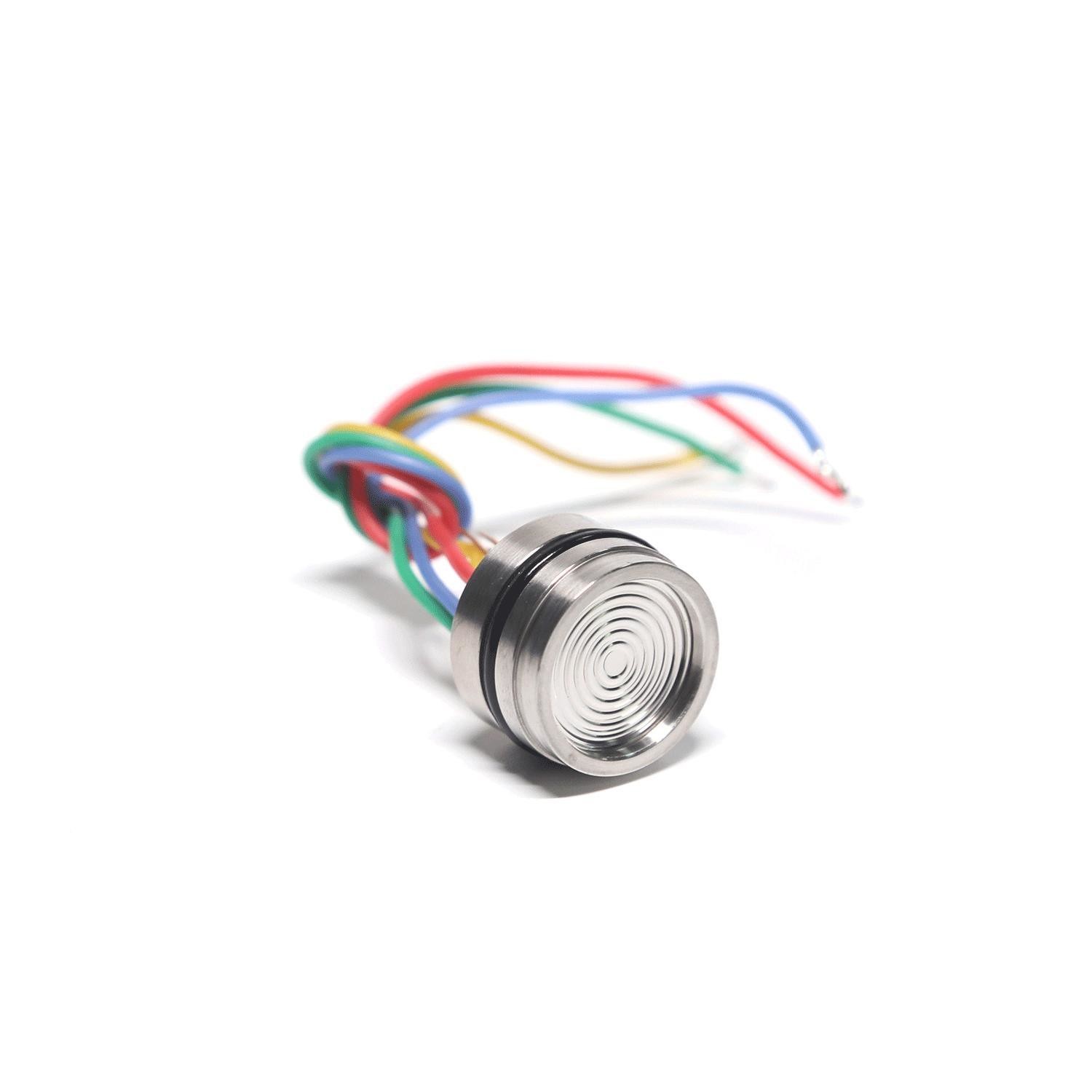

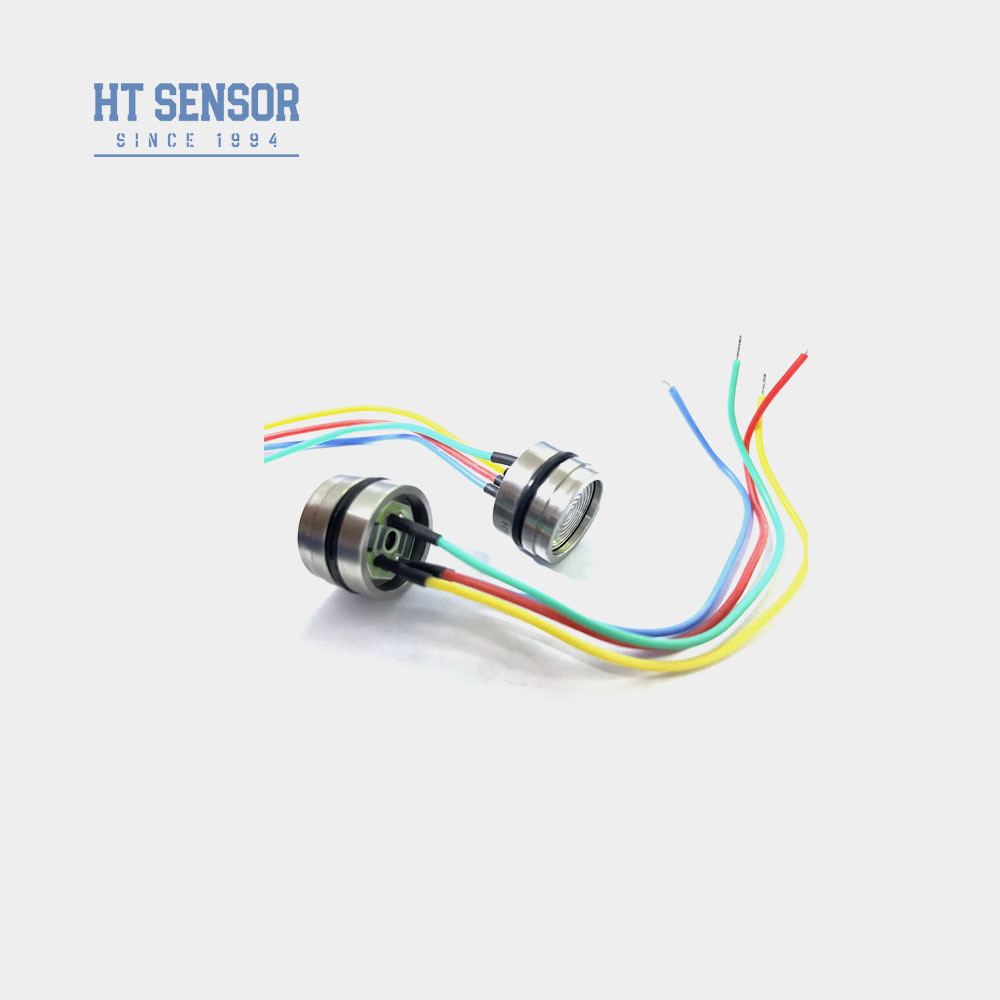

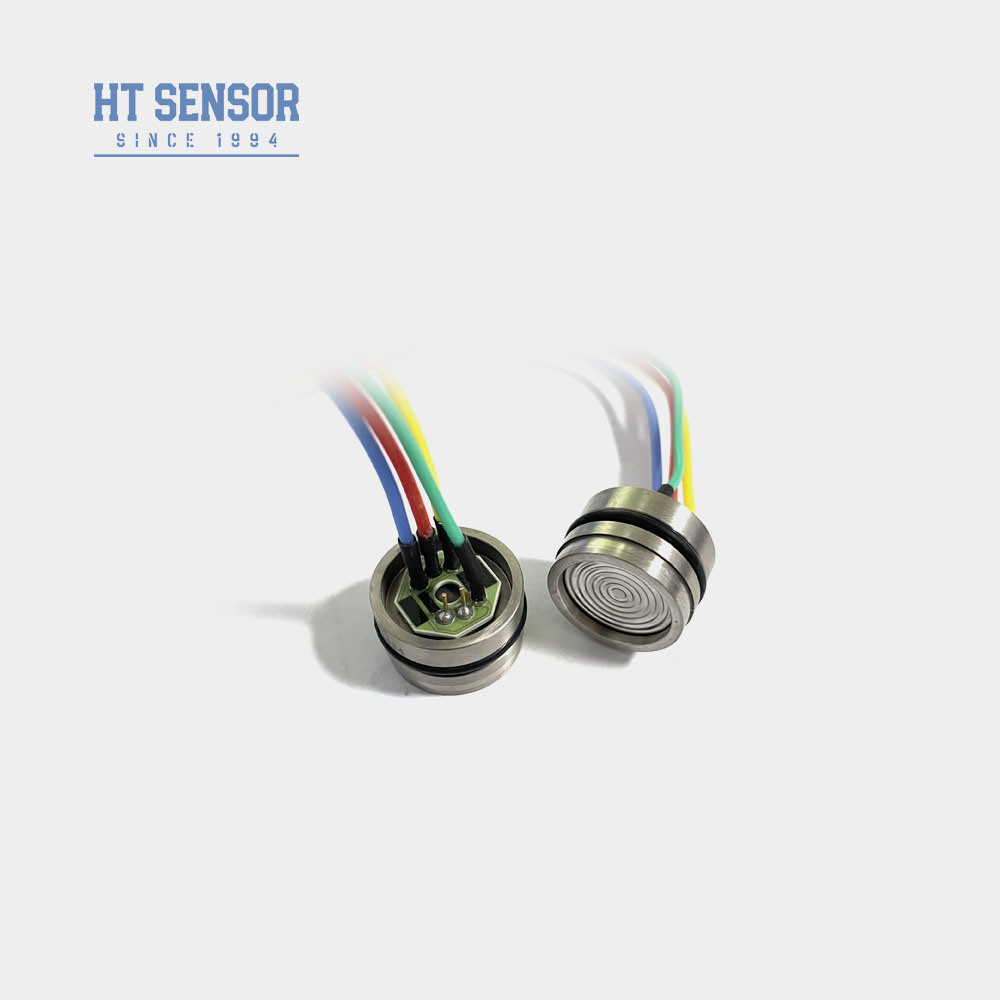

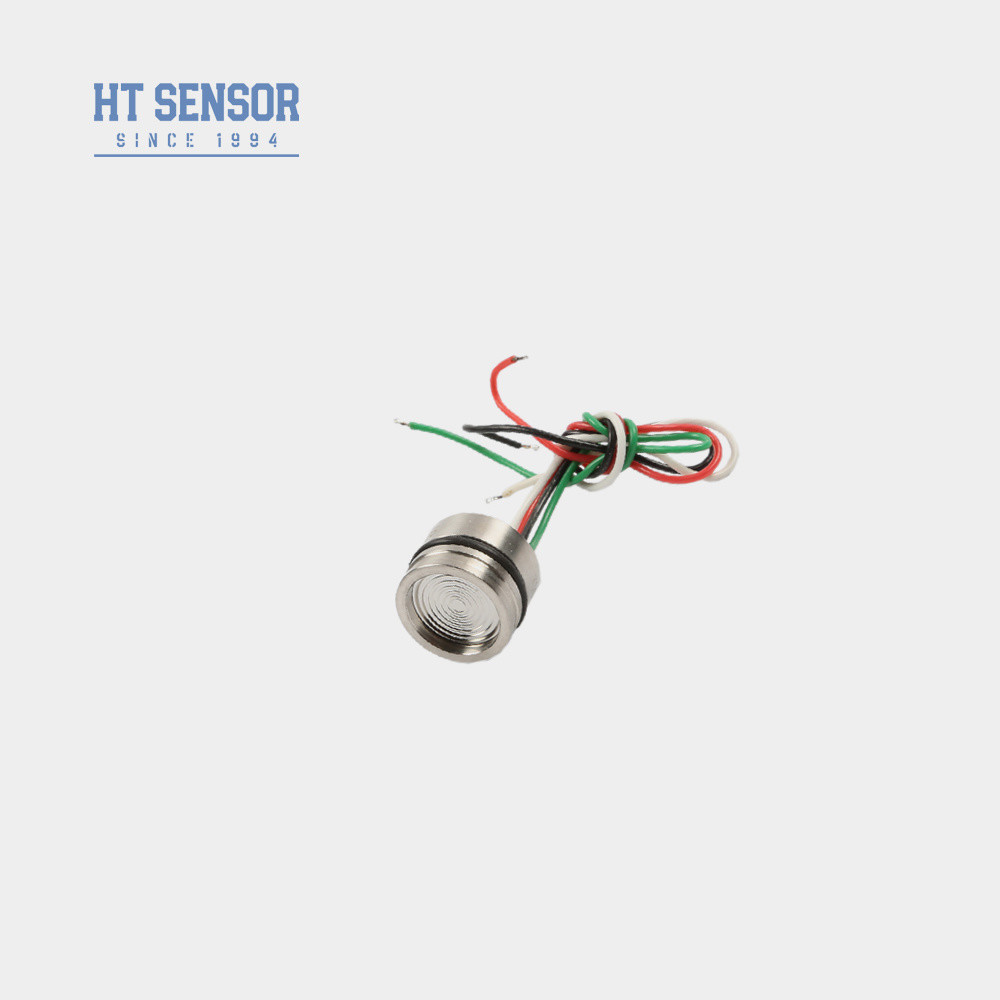

HT19 Silizium-Piezoresistiver Drucksensor
Einleitung:
Der HT19 ist ein Hochleistungs-Silizium-Piezoresistiver Drucksensor, der mit einem Kern aus einem hochstabilen, diffundierten Silizium-Sensorelement ausgestattet ist. Er funktioniert, indem der Druck des gemessenen Mediums über eine Isolation diaphragm und Silikonöl auf die Siliziummembran übertragen wird, was eine genaue und zuverlässige Messung von Flüssigkeits- und Gasdrücken gewährleistet. Sein vielseitiges Design und seine robuste Konstruktion ermöglichen einen breiten Einsatz in anspruchsvollen Umgebungen, einschließlich Kompressoren und Kühlsystemen, wo eine konsistente und präzise Drucküberwachung für betriebliche Effizienz und Sicherheit unerlässlich ist.
Produktmerkmale:
1. Der Sensor verwendet fortschrittliche Fertigungstechnologie und verfügt über ein robustes Gehäuse aus 316L-Edelstahl. Er bietet auch optionale Hochleistungs-Membranmaterialien, einschließlich Titan und Hastelloy, um eine überlegene Korrosionsbeständigkeit und langfristige Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.
2. Zur Verbesserung der Messgenauigkeit ist eine Dickschichtschaltung integriert, die eine präzise Temperaturkompensation und Nullpunktkalibrierung ermöglicht, wodurch Drift minimiert und eine konsistente Leistung unter verschiedenen Betriebsbedingungen sichergestellt wird.
3. Mit ausgezeichneter Zuverlässigkeit, Wiederholgenauigkeit und Langzeitstabilität ist der Sensor für eine zuverlässige Leistung in kritischen Anwendungen ausgelegt, wodurch Wartungsaufwand und Betriebsunterbrechungen reduziert werden.
Anwendungen:
1. Geeignet für die Messung von nicht-korrosiven Gas- und Flüssigkeitsdrücken mit 316L Edelstahlkompatibilität
2. Eingesetzt in verschiedenen industriellen Prozessanlagen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3. Verwendet in der Marine- und Luftfahrtindustrie
4. Geeignet für hydraulische und pneumatische Steuerungssysteme
5. Eingesetzt in Prozesssteuerungsanwendungen
Elektrische Leistung:
1. Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
2. Eingangsimpedanz: 3KΩ~6KΩ
3. Ausgangsimpedanz: 2,5KΩ~6KΩ

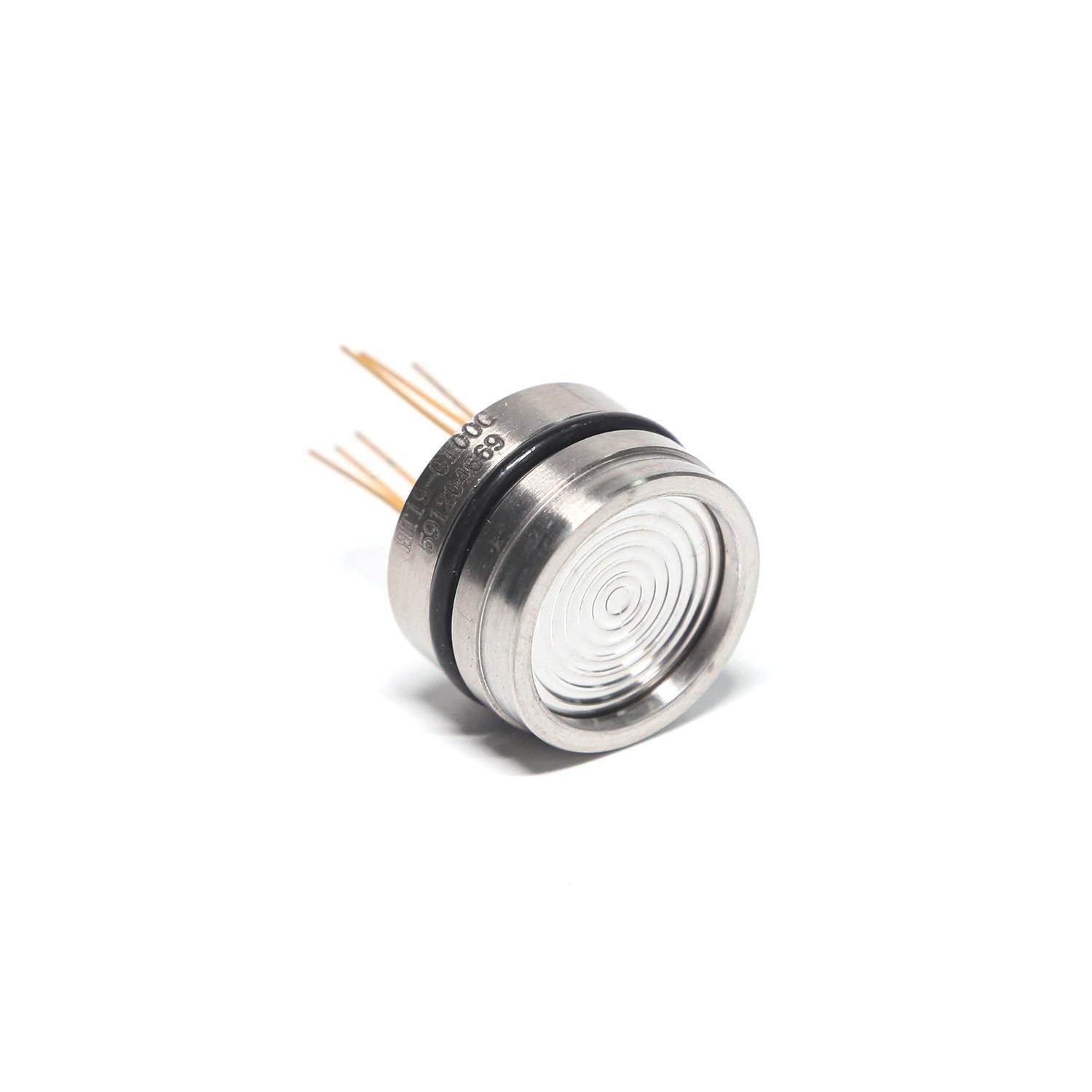

4. Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100mm Hochtemperaturdrähte.
| Leistungsparameter: | |||||
| Bereich | Überdruck (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolutdruck (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Relativdruck (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS | ||||
| Typ | Max | Einheit | |||
| Nichtlinearität | ±0,15 | ±0,3 | %F.S | ||
| Wiederholgenauigkeit | 0,05 | 0,1 | %F.S | ||
| Hysterese | 0,05 | 0,1 | %F.S | ||
| Nullpunkt-Ausgang | 0±1 | 0±2 | mV | ||
| Span-Ausgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Temperaturfehler-Nullpunkt | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Temperaturfehler-Span | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Kompensierte Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Betriebstemperatur | -20~80 | ºC | |||
| Lagertemperatur | -40~125 | ºC | |||
| Zulässige Überlast | Nehmen Sie den kleineren Wert zwischen dem 3-fachen des vollen Skalenwerts oder 120MPa | ||||
| Berstdruck | 5X der volle Skalenwert | ||||
| Langzeitstabilität | 0,2 % | F.S/Jahr | |||
| Membranmaterial | 316L | ||||
| Isolationswiderstand | ≥200MΩ 100VDC | ||||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | ||||
| Schock | 100g,11ms | ||||
| Reaktionszeit | ≤1ms | ||||
| O-Ring-Dichtung | Nitrilring oder Fluorkautschukring | ||||
| Füllmedium | Silikonöl | ||||
| Gewicht | ca. 20g | ||||
| Die Parameter werden unter folgenden Bedingungen getestet: 1,5mA @ 25°C | |||||
| Außenkonstruktion | |
| Typ 1 | |
| Typ 2 | |
| Elektrischer Anschluss und Kompensation |
|
|
| Ausführungsbeispiele |
| Bestellhinweise |
zu erreichen.
2. Stellen Sie bei der Montage des Gehäuses sicher, dass es vertikal ausgerichtet ist und gleichmäßiger Druck ausgeübt wird, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das zu messende Medium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, sollten bei der Bestellung besondere Anweisungen gegeben werden.
4. Vermeiden Sie es, die SensorMembran mit den Händen oder scharfen Gegenständen zu belasten, um eine Beschädigung des Kerns durch Membranverformung oder Durchstechen zu verhindern.
5. Halten Sie den Druckanschluss des Überdruckkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer des Kerns.
| 6. Bei Änderungen an den Pin-Leads folgen Sie der Beschriftung auf dem tatsächlichen Kern als Referenz. |
