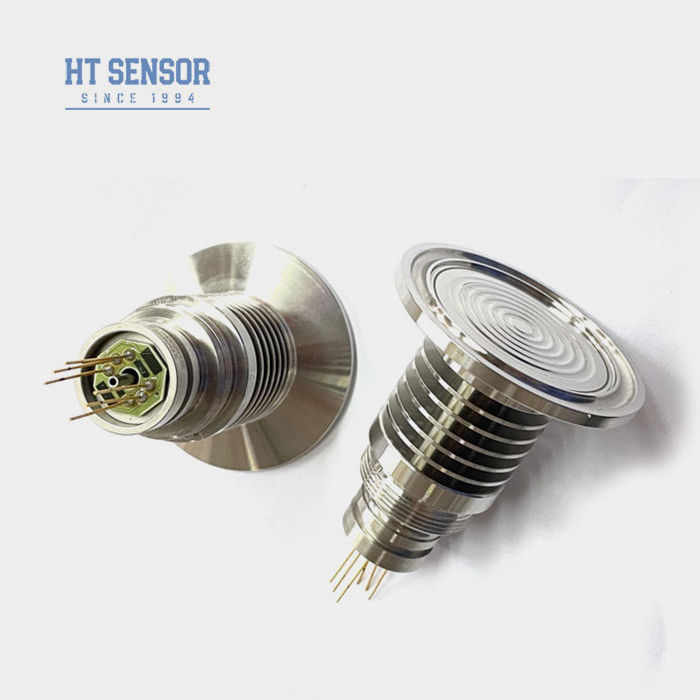

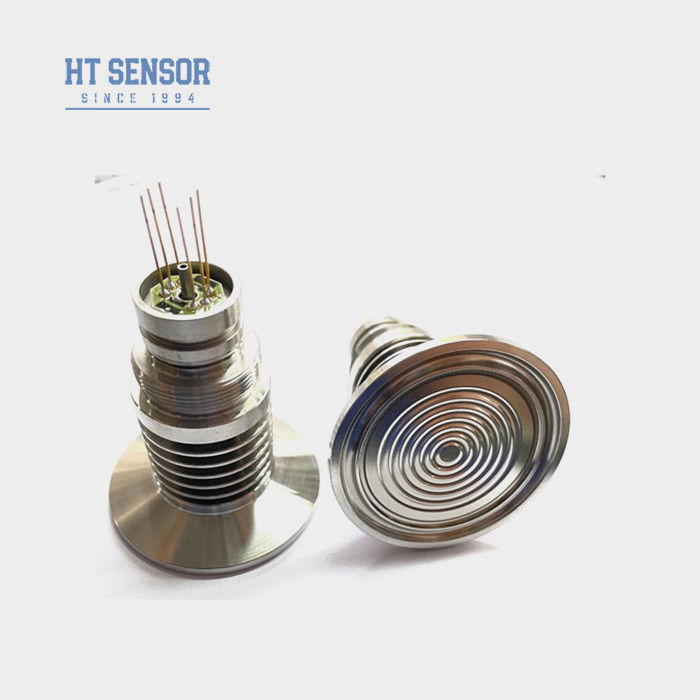

HT-IQT-B Diffusioniertes Siliziumdrucksensor Hochtemperaturwasseröldrucksensor
Product Details
| Modell Nr.: | HT-IQT-B | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 20 mm | Messmedium: | AIR und Flüssiges Wasser und Öl |
| Angepasst: | Angepasst | Faden: | 50.4 mm |
| Ausgabe: | Millivolt-Signal | Leistung: | 1,5 mA |
| Spezifikation: | 50.4 mm | Typ: | Diffusioniertes Silizium-Drucksensor |
| Ausgangssignalart: | Analog | Material: | 316L Edelstahl |
| Hervorheben |
HT-IQT-B Diffusioniertes Siliziumdrucksensor,Wasseröldiffusioniertes Silizium-Drucksensor,Hochtemperaturwasser-Öldrucksensor |
||
Product Description
HT-Sensor HT-IQT-B Diffus Silikondrucksensor für Hochtemperaturwasser oder Öl
HT-IQT-BPiezoresistenzmittelSilikon-Drucksensor
Einführung eines diffusen Siliziumdrucksensors:
HT-IQT-B-Silizium-Drucksensor ist eine Art eingebettetes Membran. Der Druck wurde über ein Edelstahl-Membran und versiegeltes Silikonöl auf den empfindlichen Chip übertragen.Der Sensorchip wandelt den Druck in ein nachweisbares Millivolt-elektrisches Signal umDas Produkt hat eine Plattendiaphragma-Struktur, mit einer hohtemperaturen Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung und einer Wärmeabspülung.hochtemperaturmedien Messwirkung ist gut. Das nackte, flache Membran ist leicht zu reinigen und wirkt sich gut auf die Messung von viskosen Medien aus.
Produktmerkmalemit einer Breite von mehr als 10 mm,:
- Verpackung aus Edelstahl aus 316L.
- Temperaturkompensation und Nullpunktkorrektur durch dicken Film.
- Hochtemperatur-Schleuderdiaphragma-Struktur für eine einfache Reinigung.
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl.
- Lebensmittel- und Getränkeindustrie.
- Industrielle Prozesssteuerung.
- Stromversorgung: ≤ 2mA Gleichstrom (0,4-1,5mA Gleichstrom).
- Eintrittsimpedanz: 2,5 KΩ bis 6 KΩ.
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ.
- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte.
| Leistungsparametermit einer Breite von mehr als 10 mm,: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 220 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |
| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
