Name: HT-IQT-B Diffusioniertes Siliziumdrucksensor Hochtemperaturwasseröldrucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQT-B
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT-IQT-B	Reichweite:	0-35kpa bis 3,5Mpa
Typ der Verkabelung:	mit einer Breite von nicht mehr als 20 mm	Messmedium:	AIR und Flüssiges Wasser und Öl
angepasst:	angepasst	Faden:	50.4 mm
Ausgabe:	Millivolt-Signal	Macht:	1.5mA
Spezifikation:	50.4 mm	Typ:	Diffusioniertes Silizium-Drucksensor
Ausgangssignalart:	Analog	Material:	316L Edelstahl
Hervorheben:	HT-IQT-B Diffusioniertes Siliziumdrucksensor , Wasseröldiffusioniertes Silizium-Drucksensor , Hochtemperaturwasser-Öldrucksensor

Produkt-Beschreibung

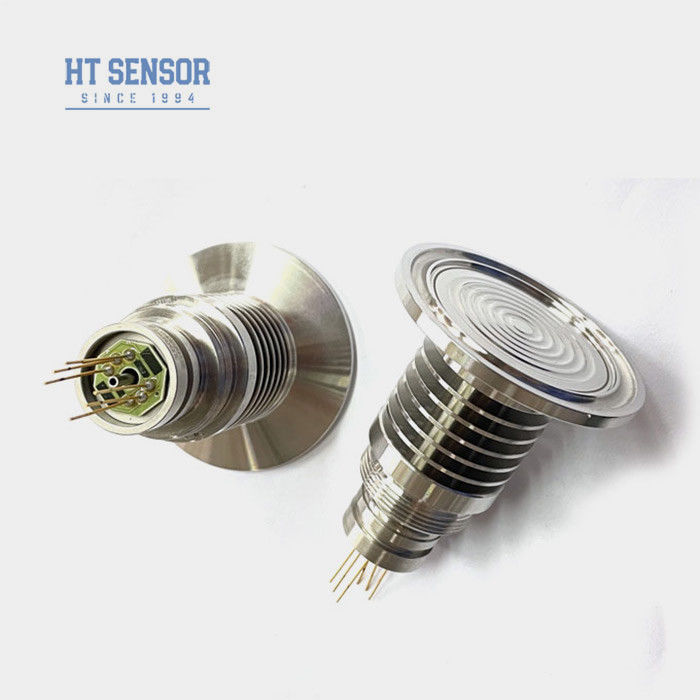

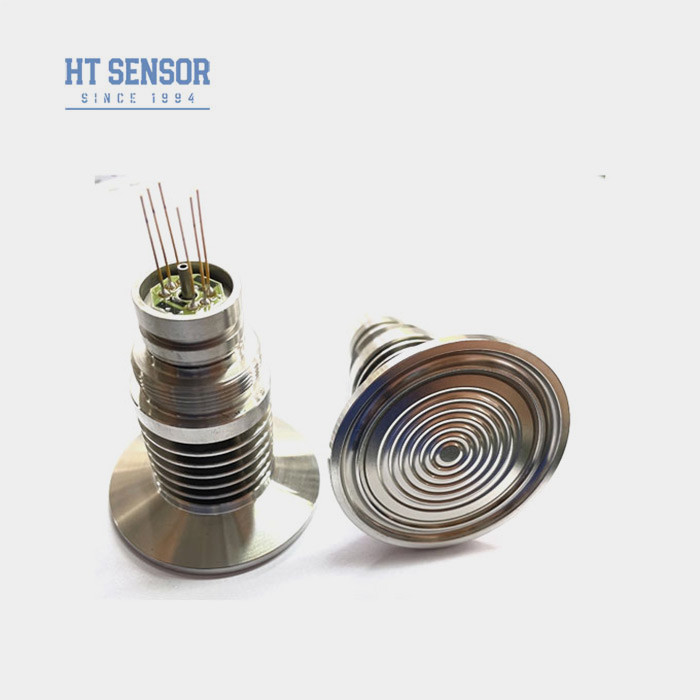

HT-Sensor HT-IQT-B Diffus Silikondrucksensor für Hochtemperaturwasser oder Öl

HT-IQT-BPiezoresistenzmittelSilikon-Drucksensor

Einführung eines diffusen Siliziumdrucksensors:

HT-IQT-B-Silizium-Drucksensor ist eine Art eingebettetes Membran. Der Druck wurde über ein Edelstahl-Membran und versiegeltes Silikonöl auf den empfindlichen Chip übertragen.Der Sensorchip wandelt den Druck in ein nachweisbares Millivolt-elektrisches Signal umDas Produkt hat eine Plattendiaphragma-Struktur, mit einer hohtemperaturen Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung, einer Wärmeabspülung und einer Wärmeabspülung.hochtemperaturmedien Messwirkung ist gut. Das nackte, flache Membran ist leicht zu reinigen und wirkt sich gut auf die Messung von viskosen Medien aus.

HT diffused silicon oil-filled pressure sensor

Produktmerkmalemit einer Breite von mehr als 10 mm,:

Verpackung aus Edelstahl aus 316L.
Temperaturkompensation und Nullpunktkorrektur durch dicken Film.
Hochtemperatur-Schleuderdiaphragma-Struktur für eine einfache Reinigung.

Anwendungenmit einer Breite von mehr als 10 mm,:

geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl.
Lebensmittel- und Getränkeindustrie.
Industrielle Prozesssteuerung.

Elektrische Leistungmit einer Breite von mehr als 10 mm,:

Stromversorgung: ≤ 2mA Gleichstrom (0,4-1,5mA Gleichstrom).
Eintrittsimpedanz: 2,5 KΩ bis 6 KΩ.
Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ.
Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte.

Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich		Abmessung ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme.
		Versiegelt	3500 KPaS
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 220 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C

Entwurf des Baus
Abmessung

Elektroanbindung und Ausgleich

Auswahlbeispiele

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Unternehmen

FQA

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT-IQT-B

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
